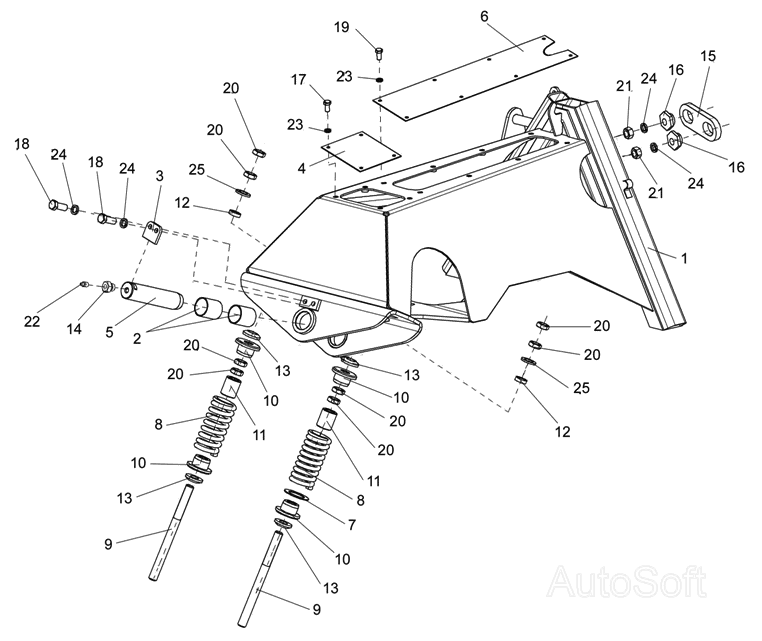

Встановлення рами КПР-1-9301000
100%
Назва деталі
Рама
Заводський номер
КПР-1-9301000
Кількість на модель
1
№
1
Назва деталі
Втулка
Заводський номер
КПР 9100101
Кількість на модель
2
№
2
Назва деталі
Планка
Заводський номер
КПР 9100403
Кількість на модель
1
№
3
Назва деталі
Кришка
Заводський номер
КПР 9300401
Кількість на модель
1
№
4
Назва деталі
Ось
Заводський номер
КПР 9100616А
Кількість на модель
1
№
5
Назва деталі
Кришка
Заводський номер
КПР-1-9300404
Кількість на модель
1
№
6
Назва деталі
Диск
Заводський номер
КПР-1-9300412
Кількість на модель
1
№
7
Назва деталі
Пружина
Заводський номер
КПР-1-9300603
Кількість на модель
2
№
8
Назва деталі
Шпилька
Заводський номер
КПР-1-9300604
Кількість на модель
2
№
9
Назва деталі
Втулка
Заводський номер
КПР-1-9300605
Кількість на модель
4
№
10
Назва деталі
Втулка
Заводський номер
КПР-1-9300801
Кількість на модель
2
№
11
Назва деталі
Втулка
Заводський номер
КПР-1-9300804
Кількість на модель
2
№
12
Назва деталі
Диск
Заводський номер
КЗР 1590604
Кількість на модель
4
№
13
Назва деталі
Штуцер
Заводський номер
ПКК 0202625
Кількість на модель
1
№
14
Назва деталі
Планка
Заводський номер
Н.110.201
Кількість на модель
1
№
15
Назва деталі
Ексцентрик
Заводський номер
Н.110.622
Кількість на модель
2
№
16
Назва деталі
гвинт
Заводський номер
М8-6ех16-7796
Кількість на модель
67
№
17
Назва деталі
гвинт
Заводський номер
М12-6ех30-7796
Кількість на модель
5
№
18
Назва деталі
гвинт
Заводський номер
М8-6ех20-7802
Кількість на модель
53
№
19
Назва деталі
Гайка
Заводський номер
М16-6G-2526
Кількість на модель
10
№
20
Назва деталі
Гайка
Заводський номер
М12-6G-5915
Кількість на модель
31
№
21
Назва деталі
Маслянка
Заводський номер
1.2-19853
Кількість на модель
2
№
22
Назва деталі
Диск
Заводський номер
8Т 65Г-6402
Кількість на модель
127
№
23
Назва деталі
Диск
Заводський номер
12Т 65Г-6402
Кількість на модель
15
№
24
Назва деталі
Диск
Заводський номер
С.16-11371
Кількість на модель
7
№
25
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рама | КПР-1-9301000 | 1 | 1 | 1 | |||
| 2 | Втулка | КПР 9100101 | 2 | 2 | 2 | |||
| 3 | Планка | КПР 9100403 | 1 | 1 | 3 | |||
| 4 | Кришка | КПР 9300401 | 1 | 1 | 4 | |||
| 5 | Ось | КПР 9100616А | 1 | 1 | 5 | |||
| 6 | Кришка | КПР-1-9300404 | 1 | 1 | 6 | |||
| 7 | Диск | КПР-1-9300412 | 1 | 1 | 7 | |||
| 8 | Пружина | КПР-1-9300603 | 2 | 2 | 8 | |||
| 9 | Шпилька | КПР-1-9300604 | 2 | 2 | 9 | |||
| 10 | Втулка | КПР-1-9300605 | 4 | 4 | 10 | |||
| 11 | Втулка | КПР-1-9300801 | 2 | 2 | 11 | |||
| 12 | Втулка | КПР-1-9300804 | 2 | 2 | 12 | |||
| 13 | Диск | КЗР 1590604 | 4 | 4 | 13 | |||
| 14 | Штуцер | ПКК 0202625 | 1 | 1 | 14 | |||
| 15 | Планка | Н.110.201 | 1 | 1 | 15 | |||
| 16 | Ексцентрик | Н.110.622 | 2 | 2 | 16 | |||
| 17 | гвинт | М8-6ех16-7796 | 67 | 67 | 17 | |||
| 18 | гвинт | М12-6ех30-7796 | 5 | 5 | 18 | |||
| 19 | гвинт | М8-6ех20-7802 | 53 | 53 | 19 | |||
| 20 | Гайка | М16-6G-2526 | 10 | 10 | 20 | |||
| 21 | Гайка | М12-6G-5915 | 31 | 31 | 21 | |||
| 22 | Маслянка | 1.2-19853 | 2 | 2 | 22 | |||
| 23 | Диск | 8Т 65Г-6402 | 127 | 127 | 23 | |||
| 24 | Диск | 12Т 65Г-6402 | 15 | 15 | 24 | |||
| 25 | Диск | С.16-11371 | 7 | 7 | 25 |
