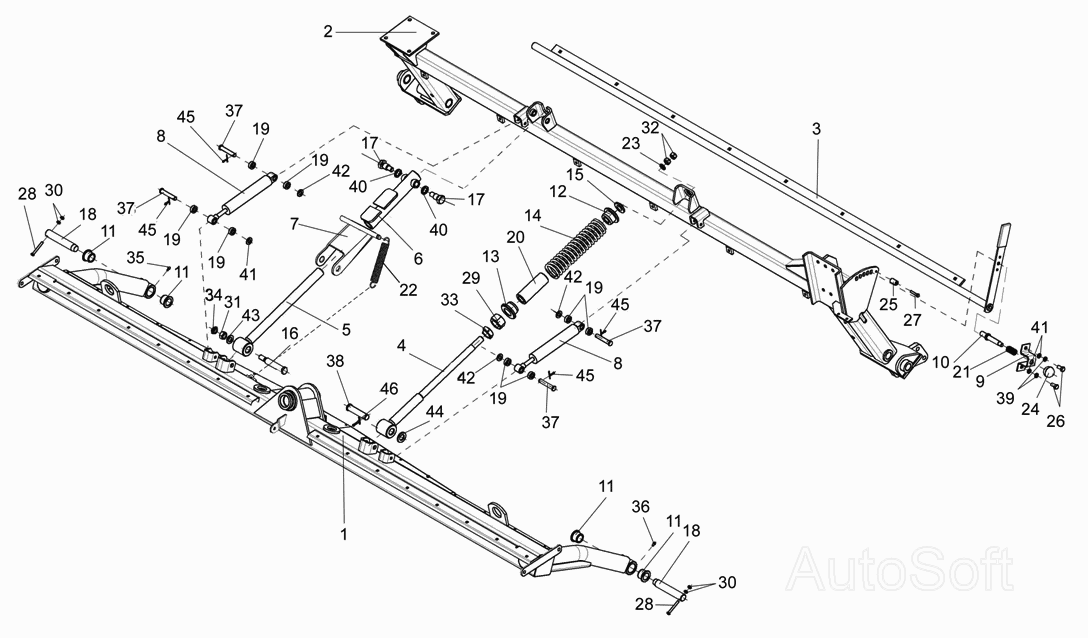

Встановлення коромисла КПР-1-9304000 та рами КПР-1-9308000
100%
Назва деталі
Коромисло
Заводський номер
КПР-1-9304000
Кількість на модель
1
№
1
Назва деталі
Рама
Заводський номер
КПР-1-9308000
Кількість на модель
1
№
2
Назва деталі
Важіль
Заводський номер
КПР-1-9310000
Кількість на модель
1
№
3
Назва деталі
Гвинт
Заводський номер
КПР-1-9323000
Кількість на модель
1
№
4
Назва деталі
Стебло
Заводський номер
КПР-1-9324000
Кількість на модель
1
№
5
Назва деталі
Направляюча
Заводський номер
КПР-1-9325000А
Кількість на модель
1
№
6
Назва деталі
Фіксатор
Заводський номер
КПР-1-9326000
Кількість на модель
1
№
7
Назва деталі
Амортизатор
Заводський номер
80-6809100-10ГУ
Кількість на модель
2
№
8
Назва деталі
Скоба
Заводський номер
КПР-1-9200406
Кількість на модель
1
№
9
Назва деталі
Ось
Заводський номер
КПР-1-9200601
Кількість на модель
1
№
10
Назва деталі
Втулка
Заводський номер
КПР-1-9300101
Кількість на модель
4
№
11
Назва деталі
Втулка
Заводський номер
КПР-1-9300605-01
Кількість на модель
1
№
12
Назва деталі
Втулка
Заводський номер
КПР-1-9300605-02
Кількість на модель
1
№
13
Назва деталі
Пружина
Заводський номер
КПР-1-9300606
Кількість на модель
1
№
14
Назва деталі
Сферична шайба
Заводський номер
КПР-1-9300607
Кількість на модель
1
№
15
Назва деталі
гвинт
Заводський номер
КПР-1-9300608
Кількість на модель
1
№
16
Назва деталі
гвинт
Заводський номер
КПР-1-9300609
Кількість на модель
2
№
17
Назва деталі
Ось
Заводський номер
КПР-1-9300611
Кількість на модель
2
№
18
Назва деталі
Втулка
Заводський номер
КПР-1-9300612
Кількість на модель
8
№
19
Назва деталі
Втулка
Заводський номер
КПР-1-9300802
Кількість на модель
1
№
20
Назва деталі
Пружина
Заводський номер
АМ 46.53.602
Кількість на модель
1
№
21
Назва деталі
Пружина
Заводський номер
КПР 6100606
Кількість на модель
1
№
22
Назва деталі
Диск
Заводський номер
КСН 0100636
Кількість на модель
1
№
23
Назва деталі
Ручка II П30
Заводський номер
Н. 067.044
Кількість на модель
1
№
24
Назва деталі
Втулка
Заводський номер
УЭС 0200618
Кількість на модель
1
№
25
Назва деталі
гвинт
Заводський номер
М8.6ех16-7796
Кількість на модель
67
№
26
Назва деталі
гвинт
Заводський номер
М8.6ех40-7796
Кількість на модель
1
№
27
Назва деталі
гвинт
Заводський номер
М8.6ех65-7796
Кількість на модель
2
№
28
Назва деталі
Гайка М24-6G-2526
Заводський номер
М24-6G-2526
Кількість на модель
1
№
29
Назва деталі
Гайка
Заводський номер
М8-6G-5915
Кількість на модель
78
№
30
Назва деталі
Гайка
Заводський номер
М12-6G-5915
Кількість на модель
31
№
31
Назва деталі
Гайка
Заводський номер
М16-6G-5915
Кількість на модель
16
№
32
Назва деталі
Гайка
Заводський номер
М24-6G-5915
Кількість на модель
1
№
33
Назва деталі
Гайка
Заводський номер
М12-6G-5916
Кількість на модель
1
№
34
Назва деталі
Маслянка
Заводський номер
1.2-19853
Кількість на модель
2
№
35
Назва деталі
Маслянка
Заводський номер
2.2-19853
Кількість на модель
2
№
36
Назва деталі
Ось
Заводський номер
6-10b12х55-9650
Кількість на модель
4
№
37
Назва деталі
Ось
Заводський номер
6-16b12х70-9650
Кількість на модель
1
№
38
Назва деталі
Диск
Заводський номер
8Т 65Г-6402
Кількість на модель
127
№
39
Назва деталі
Диск
Заводський номер
16Т 65Г-6402
Кількість на модель
14
№
40
Назва деталі
Диск
Заводський номер
А.8.01-6958
Кількість на модель
7
№
41
Назва деталі
Диск
Заводський номер
С.10.01-11371
Кількість на модель
18
№
42
Назва деталі
Диск
Заводський номер
С.12.01-11371
Кількість на модель
8
№
43
Назва деталі
Диск
Заводський номер
С.16.01-11371
Кількість на модель
7
№
44
Назва деталі
Шплінт
Заводський номер
3.2х20-397
Кількість на модель
4
№
45
Назва деталі
Шплінт
Заводський номер
4х25-397
Кількість на модель
1
№
46
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Коромисло | КПР-1-9304000 | 1 | 1 | 1 | |||
| 2 | Рама | КПР-1-9308000 | 1 | 1 | 2 | |||
| 3 | Важіль | КПР-1-9310000 | 1 | 1 | 3 | |||
| 4 | Гвинт | КПР-1-9323000 | 1 | 1 | 4 | |||
| 5 | Стебло | КПР-1-9324000 | 1 | 1 | 5 | |||
| 6 | Направляюча | КПР-1-9325000А | 1 | 1 | 6 | |||
| 7 | Фіксатор | КПР-1-9326000 | 1 | 1 | 7 | |||
| 8 | Амортизатор | 80-6809100-10ГУ | 2 | 2 | 8 | |||
| 9 | Скоба | КПР-1-9200406 | 1 | 1 | 9 | |||
| 10 | Ось | КПР-1-9200601 | 1 | 1 | 10 | |||
| 11 | Втулка | КПР-1-9300101 | 4 | 4 | 11 | |||
| 12 | Втулка | КПР-1-9300605-01 | 1 | 1 | 12 | |||
| 13 | Втулка | КПР-1-9300605-02 | 1 | 1 | 13 | |||
| 14 | Пружина | КПР-1-9300606 | 1 | 1 | 14 | |||
| 15 | Сферична шайба | КПР-1-9300607 | 1 | 1 | 15 | |||
| 16 | гвинт | КПР-1-9300608 | 1 | 1 | 16 | |||
| 17 | гвинт | КПР-1-9300609 | 2 | 2 | 17 | |||
| 18 | Ось | КПР-1-9300611 | 2 | 2 | 18 | |||
| 19 | Втулка | КПР-1-9300612 | 8 | 8 | 19 | |||
| 20 | Втулка | КПР-1-9300802 | 1 | 1 | 20 | |||
| 21 | Пружина | АМ 46.53.602 | 1 | 1 | 21 | |||
| 22 | Пружина | КПР 6100606 | 1 | 1 | 22 | |||
| 23 | Диск | КСН 0100636 | 1 | 1 | 23 | |||
| 24 | Ручка II П30 | Н. 067.044 | 1 | 1 | 24 | |||
| 25 | Втулка | УЭС 0200618 | 1 | 1 | 25 | |||
| 26 | гвинт | М8.6ех16-7796 | 67 | 67 | 26 | |||
| 27 | гвинт | М8.6ех40-7796 | 1 | 1 | 27 | |||
| 28 | гвинт | М8.6ех65-7796 | 2 | 2 | 28 | |||
| 29 | Гайка М24-6G-2526 | М24-6G-2526 | 1 | 1 | 29 | |||
| 30 | Гайка | М8-6G-5915 | 78 | 78 | 30 | |||
| 31 | Гайка | М12-6G-5915 | 31 | 31 | 31 | |||
| 32 | Гайка | М16-6G-5915 | 16 | 16 | 32 | |||
| 33 | Гайка | М24-6G-5915 | 1 | 1 | 33 | |||
| 34 | Гайка | М12-6G-5916 | 1 | 1 | 34 | |||
| 35 | Маслянка | 1.2-19853 | 2 | 2 | 35 | |||
| 36 | Маслянка | 2.2-19853 | 2 | 2 | 36 | |||
| 37 | Ось | 6-10b12х55-9650 | 4 | 4 | 37 | |||
| 38 | Ось | 6-16b12х70-9650 | 1 | 1 | 38 | |||
| 39 | Диск | 8Т 65Г-6402 | 127 | 127 | 39 | |||
| 40 | Диск | 16Т 65Г-6402 | 14 | 14 | 40 | |||
| 41 | Диск | А.8.01-6958 | 7 | 7 | 41 | |||
| 42 | Диск | С.10.01-11371 | 18 | 18 | 42 | |||
| 43 | Диск | С.12.01-11371 | 8 | 8 | 43 | |||
| 44 | Диск | С.16.01-11371 | 7 | 7 | 44 | |||
| 45 | Шплінт | 3.2х20-397 | 4 | 4 | 45 | |||
| 46 | Шплінт | 4х25-397 | 1 | 1 | 46 |
