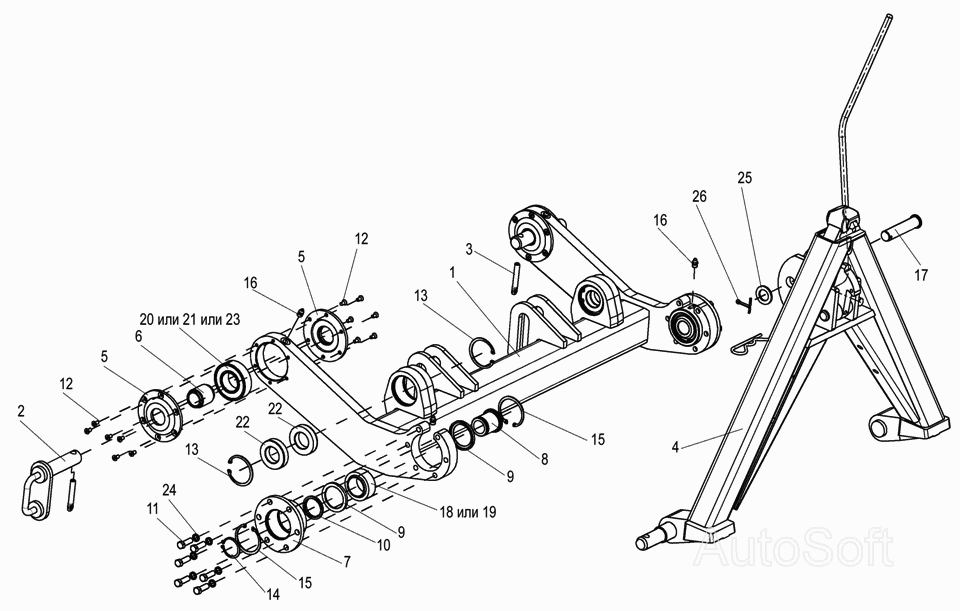

Кріплення центральної секції
100%
Назва деталі
Рамка
Заводський номер
КПР 9115000
Кількість на модель
1
№
Назва деталі
Фланець
Заводський номер
КПР 9123000
Кількість на модель
2
№
Назва деталі
Рамка
Заводський номер
КПР 9115010
Кількість на модель
1
№
1
Назва деталі
Фіксатор
Заводський номер
КПР 9121000
Кількість на модель
2
№
2
Назва деталі
Зачекайте
Заводський номер
КЗР 0100220
Кількість на модель
2
№
3
Назва деталі
Автоматичне зчеплення
Заводський номер
СА-1
Кількість на модель
2
№
4
Назва деталі
Кришка
Заводський номер
КПР 9115602
Кількість на модель
4
№
5
Назва деталі
Ось
Заводський номер
КПР 9115603
Кількість на модель
2
№
6
Назва деталі
Корпус
Заводський номер
КПР 9123601
Кількість на модель
1
№
7
Назва деталі
Ось
Заводський номер
КПР 9123602
Кількість на модель
1
№
8
Назва деталі
Кільце
Заводський номер
КПР 9123803
Кількість на модель
2
№
9
Назва деталі
Втулка
Заводський номер
КПР 9123804
Кількість на модель
1
№
10
Назва деталі
гвинт
Заводський номер
М10-6ех30-7796
Кількість на модель
12
№
11
Назва деталі
Гвинт
Заводський номер
В2.М8-6ех162-17475
Кількість на модель
24
№
12
Назва деталі
Кільце
Заводський номер
В62-13941
Кількість на модель
4
№
13
Назва деталі
Кільце
Заводський номер
В40-13942
Кількість на модель
1
№
14
Назва деталі
Кільце
Заводський номер
В62-13943
Кількість на модель
2
№
15
Назва деталі
Маслянка
Заводський номер
1.2-19853
Кількість на модель
2 1
№
16
Назва деталі
Ось
Заводський номер
6-22b12х100-9650
Кількість на модель
1
№
17
Назва деталі
Подшипник
Заводський номер
ШС40К-3635
Кількість на модель
1
№
18
Назва деталі
Подшипник
Заводський номер
ШСП40-3635
Кількість на модель
1
№
19
Назва деталі
Подшипник
Заводський номер
553508Е-5721
Кількість на модель
2
№
20
Назва деталі
Подшипник
Заводський номер
3508-5721
Кількість на модель
2
№
21
Назва деталі
Подшипник
Заводський номер
180107С17-8882
Кількість на модель
4
№
22
Назва деталі
Підшипник (фірма SKF)
Заводський номер
22208Е
Кількість на модель
2
№
23
Назва деталі
Диск
Заводський номер
10 65Г-6402
Кількість на модель
12
№
24
Назва деталі
Диск
Заводський номер
С.22.01-11371
Кількість на модель
1
№
25
Назва деталі
Шплінт
Заводський номер
5х36-397
Кількість на модель
1
№
26
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Рамка | КПР 9115000 | 1 | 1 | |||||
| Фланець | КПР 9123000 | 2 | 2 | |||||
| 1 | Рамка | КПР 9115010 | 1 | 1 | 1 | |||
| 2 | Фіксатор | КПР 9121000 | 2 | 2 | 2 | |||
| 3 | Зачекайте | КЗР 0100220 | 2 | 2 | 3 | |||
| 4 | Автоматичне зчеплення | СА-1 | 2 | 2 | 4 | |||
| 5 | Кришка | КПР 9115602 | 4 | 4 | 5 | |||
| 6 | Ось | КПР 9115603 | 2 | 2 | 6 | |||
| 7 | Корпус | КПР 9123601 | 1 | 1 | 7 | |||
| 8 | Ось | КПР 9123602 | 1 | 1 | 8 | |||
| 9 | Кільце | КПР 9123803 | 2 | 2 | 9 | |||
| 10 | Втулка | КПР 9123804 | 1 | 1 | 10 | |||
| 11 | гвинт | М10-6ех30-7796 | 12 | 12 | 11 | |||
| 12 | Гвинт | В2.М8-6ех162-17475 | 24 | 24 | 12 | |||
| 13 | Кільце | В62-13941 | 4 | 4 | 13 | |||
| 14 | Кільце | В40-13942 | 1 | 1 | 14 | |||
| 15 | Кільце | В62-13943 | 2 | 2 | 15 | |||
| 16 | Маслянка | 1.2-19853 | 2 1 | 2 1 | 16 | |||
| 17 | Ось | 6-22b12х100-9650 | 1 | 1 | 17 | |||
| 18 | Подшипник | ШС40К-3635 | 1 | 1 | 18 | |||
| 19 | Подшипник | ШСП40-3635 | 1 | 1 | 19 | |||
| 20 | Подшипник | 553508Е-5721 | 2 | 2 | 20 | |||
| 21 | Подшипник | 3508-5721 | 2 | 2 | 21 | |||
| 22 | Подшипник | 180107С17-8882 | 4 | 4 | 22 | |||
| 23 | Підшипник (фірма SKF) | 22208Е | 2 | 2 | 23 | |||
| 24 | Диск | 10 65Г-6402 | 12 | 12 | 24 | |||
| 25 | Диск | С.22.01-11371 | 1 | 1 | 25 | |||
| 26 | Шплінт | 5х36-397 | 1 | 1 | 26 |
