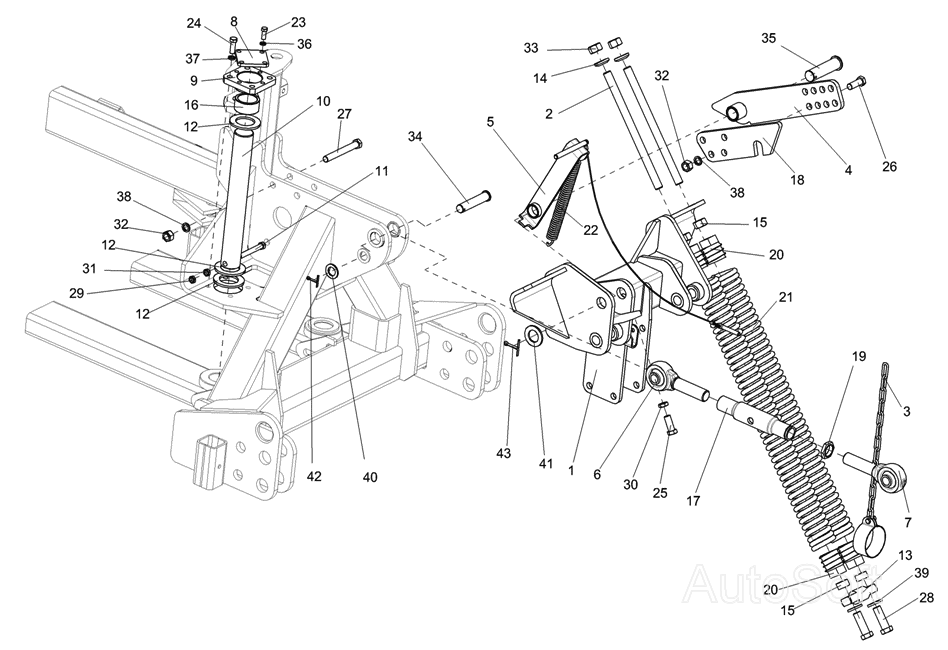

Вивішування центральної секції
100%
Назва деталі
Верхня тяга
Заводський номер
КПР 9122000
Кількість на модель
1
№
Назва деталі
Фіксатор
Заводський номер
КПР 9126000
Кількість на модель
1
№
Назва деталі
Пружина
Заводський номер
КПП 0105110
Кількість на модель
4
№
Назва деталі
Кронштейн
Заводський номер
КПР 9102000А
Кількість на модель
1
№
1
Назва деталі
Гвинт
Заводський номер
КПР 9116000
Кількість на модель
4
№
2
Назва деталі
Підвіска
Заводський номер
КПР 9125000
Кількість на модель
1
№
3
Назва деталі
Планка
Заводський номер
КПР 9126010
Кількість на модель
1
№
4
Назва деталі
Рукоятка
Заводський номер
КПР 9127000
Кількість на модель
1
№
5
Назва деталі
Гвинт
Заводський номер
БНР 0400680
Кількість на модель
1
№
6
Назва деталі
Гвинт
Заводський номер
БНР 0400680-01
Кількість на модель
1
№
7
Назва деталі
Кришка
Заводський номер
КПР 9100404
Кількість на модель
2
№
8
Назва деталі
Фланець
Заводський номер
КПР 9100604
Кількість на модель
2
№
9
Назва деталі
Ось
Заводський номер
КПР 9100613А-01
Кількість на модель
2
№
10
Назва деталі
гвинт
Заводський номер
КПР 9100615
Кількість на модель
2
№
11
Назва деталі
Диск
Заводський номер
КПР 9100624
Кількість на модель
6
№
12
Назва деталі
Ось
Заводський номер
КПР 9100625
Кількість на модель
2
№
13
Назва деталі
Сферична шайба
Заводський номер
КПР 9100626
Кількість на модель
4
№
14
Назва деталі
Втулка
Заводський номер
КПР 9100627
Кількість на модель
4
№
15
Назва деталі
Втулка
Заводський номер
КПР 9100806
Кількість на модель
2
№
16
Назва деталі
Труба__NT__0__
Заводський номер
КПР 9122801
Кількість на модель
1
№
17
Назва деталі
Гачок
Заводський номер
КПР 9126402
Кількість на модель
1
№
18
Назва деталі
Контргайка
Заводський номер
А.61.02.003
Кількість на модель
1
№
19
Назва деталі
Затор
Заводський номер
КПП 0105203
Кількість на модель
2
№
20
Назва деталі
Пружина
Заводський номер
КПП 0105611
Кількість на модель
1
№
21
Назва деталі
Пружина
Заводський номер
ПЕА 5607041
Кількість на модель
1
№
22
Назва деталі
гвинт
Заводський номер
М10-6ех25-7796
Кількість на модель
8
№
23
Назва деталі
гвинт
Заводський номер
М12-6ех35-7796
Кількість на модель
8
№
24
Назва деталі
гвинт
Заводський номер
М16-6ех40-7796
Кількість на модель
1
№
25
Назва деталі
гвинт
Заводський номер
М16-6ех45-7796
Кількість на модель
2
№
26
Назва деталі
гвинт
Заводський номер
М16-6ех130-7796
Кількість на модель
4
№
27
Назва деталі
гвинт
Заводський номер
М20-6ех75-7796
Кількість на модель
4
№
28
Назва деталі
Гайка
Заводський номер
М12-6G-2526
Кількість на модель
4
№
29
Назва деталі
Гайка
Заводський номер
М16-6G-2526
Кількість на модель
1
№
30
Назва деталі
Гайка
Заводський номер
М12-6G-5915
Кількість на модель
4
№
31
Назва деталі
Гайка
Заводський номер
М16-6G-5915
Кількість на модель
4 2
№
32
Назва деталі
Гайка
Заводський номер
М20-6G-5915
Кількість на модель
4
№
33
Назва деталі
Ось
Заводський номер
6-22b12х110-9650
Кількість на модель
1
№
34
Назва деталі
Ось
Заводський номер
6-30b12х100-9650
Кількість на модель
1
№
35
Назва деталі
Диск
Заводський номер
10 65Г-6402
Кількість на модель
8
№
36
Назва деталі
Диск
Заводський номер
12 65Г-6402
Кількість на модель
8
№
37
Назва деталі
Диск
Заводський номер
16 65Г-6402
Кількість на модель
4
№
38
Назва деталі
Диск
Заводський номер
20 65Г-6402
Кількість на модель
4
№
39
Назва деталі
Диск
Заводський номер
С.22.01-11371
Кількість на модель
1
№
40
Назва деталі
Диск
Заводський номер
С.24.01-11371
Кількість на модель
1
№
41
Назва деталі
Шплінт
Заводський номер
5х36-397
Кількість на модель
1
№
42
Назва деталі
Шплінт
Заводський номер
6,3х50-397
Кількість на модель
1
№
43
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Верхня тяга | КПР 9122000 | 1 | 1 | |||||
| Фіксатор | КПР 9126000 | 1 | 1 | |||||
| Пружина | КПП 0105110 | 4 | 4 | |||||
| 1 | Кронштейн | КПР 9102000А | 1 | 1 | 1 | |||
| 2 | Гвинт | КПР 9116000 | 4 | 4 | 2 | |||
| 3 | Підвіска | КПР 9125000 | 1 | 1 | 3 | |||
| 4 | Планка | КПР 9126010 | 1 | 1 | 4 | |||
| 5 | Рукоятка | КПР 9127000 | 1 | 1 | 5 | |||
| 6 | Гвинт | БНР 0400680 | 1 | 1 | 6 | |||
| 7 | Гвинт | БНР 0400680-01 | 1 | 1 | 7 | |||
| 8 | Кришка | КПР 9100404 | 2 | 2 | 8 | |||
| 9 | Фланець | КПР 9100604 | 2 | 2 | 9 | |||
| 10 | Ось | КПР 9100613А-01 | 2 | 2 | 10 | |||
| 11 | гвинт | КПР 9100615 | 2 | 2 | 11 | |||
| 12 | Диск | КПР 9100624 | 6 | 6 | 12 | |||
| 13 | Ось | КПР 9100625 | 2 | 2 | 13 | |||
| 14 | Сферична шайба | КПР 9100626 | 4 | 4 | 14 | |||
| 15 | Втулка | КПР 9100627 | 4 | 4 | 15 | |||
| 16 | Втулка | КПР 9100806 | 2 | 2 | 16 | |||
| 17 | Труба__NT__0__ | КПР 9122801 | 1 | 1 | 17 | |||
| 18 | Гачок | КПР 9126402 | 1 | 1 | 18 | |||
| 19 | Контргайка | А.61.02.003 | 1 | 1 | 19 | |||
| 20 | Затор | КПП 0105203 | 2 | 2 | 20 | |||
| 21 | Пружина | КПП 0105611 | 1 | 1 | 21 | |||
| 22 | Пружина | ПЕА 5607041 | 1 | 1 | 22 | |||
| 23 | гвинт | М10-6ех25-7796 | 8 | 8 | 23 | |||
| 24 | гвинт | М12-6ех35-7796 | 8 | 8 | 24 | |||
| 25 | гвинт | М16-6ех40-7796 | 1 | 1 | 25 | |||
| 26 | гвинт | М16-6ех45-7796 | 2 | 2 | 26 | |||
| 27 | гвинт | М16-6ех130-7796 | 4 | 4 | 27 | |||
| 28 | гвинт | М20-6ех75-7796 | 4 | 4 | 28 | |||
| 29 | Гайка | М12-6G-2526 | 4 | 4 | 29 | |||
| 30 | Гайка | М16-6G-2526 | 1 | 1 | 30 | |||
| 31 | Гайка | М12-6G-5915 | 4 | 4 | 31 | |||
| 32 | Гайка | М16-6G-5915 | 4 2 | 4 2 | 32 | |||
| 33 | Гайка | М20-6G-5915 | 4 | 4 | 33 | |||
| 34 | Ось | 6-22b12х110-9650 | 1 | 1 | 34 | |||
| 35 | Ось | 6-30b12х100-9650 | 1 | 1 | 35 | |||
| 36 | Диск | 10 65Г-6402 | 8 | 8 | 36 | |||
| 37 | Диск | 12 65Г-6402 | 8 | 8 | 37 | |||
| 38 | Диск | 16 65Г-6402 | 4 | 4 | 38 | |||
| 39 | Диск | 20 65Г-6402 | 4 | 4 | 39 | |||
| 40 | Диск | С.22.01-11371 | 1 | 1 | 40 | |||
| 41 | Диск | С.24.01-11371 | 1 | 1 | 41 | |||
| 42 | Шплінт | 5х36-397 | 1 | 1 | 42 | |||
| 43 | Шплінт | 6,3х50-397 | 1 | 1 | 43 |
