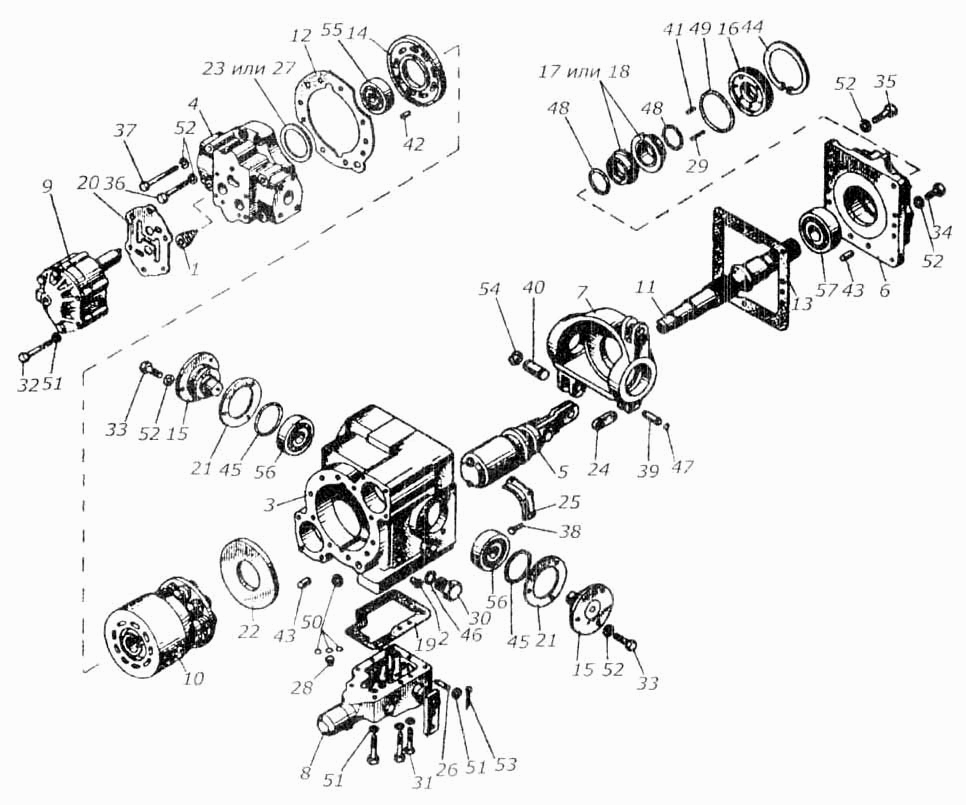

Гідравлічний насос SPV-23
100%
Назва деталі
Зворотний клапан
Заводський номер
6650
Кількість на модель
2
№
1
Назва деталі
Розширювальний бак МВ 300-090
Заводський номер
70474
Кількість на модель
1
№
2
Назва деталі
Корпус насоса
Заводський номер
ДГП 000149
Кількість на модель
1
№
3
Назва деталі
Задня кришка
Заводський номер
ДГП 000150
Кількість на модель
1
№
4
Назва деталі
Сервоциліндр
Заводський номер
ДГП 100504
Кількість на модель
1
№
5
Назва деталі
Передня кришка
Заводський номер
ДГП 100509
Кількість на модель
1
№
6
Назва деталі
Перекидна плита
Заводський номер
ДГП 100511
Кількість на модель
1
№
7
Назва деталі
Сервоклапан
Заводський номер
ДГП 100514
Кількість на модель
№
8
Назва деталі
Шестерний гідронасос з лівим обертанням В(0)=18,05 см
Заводський номер
ДГП 100949
Кількість на модель
1
№
9
Назва деталі
Блок клапанів
Заводський номер
ДГП 100959
Кількість на модель
1
№
10
Назва деталі
Вал
Заводський номер
ДГП 201352
Кількість на модель
1
№
11
Назва деталі
Ущільнення
Заводський номер
ДГП 201356
Кількість на модель
1
№
12
Назва деталі
Ущільнення
Заводський номер
ДГП 201357
Кількість на модель
1
№
13
Назва деталі
Панель клапанів правого обертання
Заводський номер
ДГП 201865
Кількість на модель
1
№
14
Назва деталі
Цапфа фланца
Заводський номер
ДГП 301616
Кількість на модель
1
№
15
Назва деталі
Тримач
Заводський номер
ДГП 301618
Кількість на модель
1
№
16
Назва деталі
Ротаційне ущільнення
Заводський номер
ДСП 301620
Кількість на модель
1
№
17
Назва деталі
Ущільнення стійке
Заводський номер
ДГП 301622
Кількість на модель
1
№
18
Назва деталі
Ущільнення
Заводський номер
ДГП 301624
Кількість на модель
1
№
19
Назва деталі
Ущільнення
Заводський номер
ДГП 301625
Кількість на модель
1
№
20
Назва деталі
Ущільнення
Заводський номер
ДГП 301626
Кількість на модель
2
№
21
Назва деталі
Напірна плита
Заводський номер
ДГП 302310
Кількість на модель
1
№
22
Назва деталі
Прокладка
Заводський номер
ДГП 404649
Кількість на модель
№
23
Назва деталі
Елемент
Заводський номер
ДГП 404715
Кількість на модель
1
№
24
Назва деталі
Притискний патрон
Заводський номер
ДГП 404720
Кількість на модель
2
№
25
Назва деталі
Цапфа
Заводський номер
ДГП 404722
Кількість на модель
1
№
26
Назва деталі
Прокладка
Заводський номер
ДГП 404724
Кількість на модель
№
27
Назва деталі
Сопло d=1,05
Заводський номер
ДГП 404727
Кількість на модель
1
№
28
Назва деталі
Пружина
Заводський номер
ДГП 404731
Кількість на модель
8
№
29
Назва деталі
Затор
Заводський номер
ДГП 404735
Кількість на модель
1
№
30
Назва деталі
гвинт
Заводський номер
ДГП 404737
Кількість на модель
9
№
31
Назва деталі
гвинт
Заводський номер
ДГП 404736
Кількість на модель
4
№
32
Назва деталі
гвинт
Заводський номер
ДГП 404744
Кількість на модель
6
№
33
Назва деталі
гвинт
Заводський номер
ДГП 404745
Кількість на модель
4
№
34
Назва деталі
гвинт
Заводський номер
ДГП 404746
Кількість на модель
8
№
35
Назва деталі
Гвинт
Заводський номер
ДГП 404747
Кількість на модель
4
№
36
Назва деталі
Гвинт
Заводський номер
ДГП 404748
Кількість на модель
4
№
37
Назва деталі
гвинт
Заводський номер
ДГП 404749
Кількість на модель
4
№
38
Назва деталі
Цапфа
Заводський номер
ДГП 404/51
Кількість на модель
1
№
39
Назва деталі
Цапфа
Заводський номер
ДГП 404752
Кількість на модель
2
№
40
Назва деталі
Штифт
Заводський номер
ДГП 404753
Кількість на модель
1
№
41
Назва деталі
Штифт
Заводський номер
ДГП 404754
Кількість на модель
1
№
42
Назва деталі
Штифт
Заводський номер
ДГП 404757
Кількість на модель
4
№
43
Назва деталі
Запобіжне кільце
Заводський номер
ДГП 404759
Кількість на модель
2
№
44
Назва деталі
Ущільнювальне кільце
Заводський номер
ДГП 404762
Кількість на модель
2
№
45
Назва деталі
Ущільнювальне кільце
Заводський номер
ДГП 404765
Кількість на модель
1
№
46
Назва деталі
Запобіжний кільце
Заводський номер
ДГП 404959
Кількість на модель
2
№
47
Назва деталі
Ущільнювальне кільце
Заводський номер
ДГП 405213
Кількість на модель
2
№
48
Назва деталі
Ущільнювальне кільце
Заводський номер
ДГП 405672
Кількість на модель
1
№
49
Назва деталі
Ущільнювальне кільце
Заводський номер
ДГП 40648С
Кількість на модель
4
№
50
Назва деталі
Диск 6, 4
Заводський номер
ЧСН 021702.10
Кількість на модель
14
№
51
Назва деталі
Прокладка
Заводський номер
ЧСН 021703.10
Кількість на модель
26
№
52
Назва деталі
Шплінт 1х6
Заводський номер
ЧСН 021781.00
Кількість на модель
1
№
53
Назва деталі
Запобіжне кільце
Заводський номер
ЧСН 022930
Кількість на модель
4
№
54
Назва деталі
Подшипник
Заводський номер
ТС М8 6649-М86610 ТИМКЕН
Кількість на модель
1
№
55
Назва деталі
Подшипник
Заводський номер
ТС 25580-25521 ТИМКЕН
Кількість на модель
2
№
56
Назва деталі
Подшипник
Заводський номер
ТС 529-522 ТИМКЕН
Кількість на модель
1
№
57
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Зворотний клапан | 6650 | 2 | 2 | 1 | |||
| 2 | Розширювальний бак МВ 300-090 | 70474 | 1 | 1 | 2 | |||
| 3 | Корпус насоса | ДГП 000149 | 1 | 1 | 3 | |||
| 4 | Задня кришка | ДГП 000150 | 1 | 1 | 4 | |||
| 5 | Сервоциліндр | ДГП 100504 | 1 | 1 | 5 | |||
| 6 | Передня кришка | ДГП 100509 | 1 | 1 | 6 | |||
| 7 | Перекидна плита | ДГП 100511 | 1 | 1 | 7 | |||
| 8 | Сервоклапан | ДГП 100514 | 8 | |||||
| 9 | Шестерний гідронасос з лівим обертанням В(0)=18,05 см | ДГП 100949 | 1 | 1 | 9 | |||
| 10 | Блок клапанів | ДГП 100959 | 1 | 1 | 10 | |||
| 11 | Вал | ДГП 201352 | 1 | 1 | 11 | |||
| 12 | Ущільнення | ДГП 201356 | 1 | 1 | 12 | |||
| 13 | Ущільнення | ДГП 201357 | 1 | 1 | 13 | |||
| 14 | Панель клапанів правого обертання | ДГП 201865 | 1 | 1 | 14 | |||
| 15 | Цапфа фланца | ДГП 301616 | 1 | 1 | 15 | |||
| 16 | Тримач | ДГП 301618 | 1 | 1 | 16 | |||
| 17 | Ротаційне ущільнення | ДСП 301620 | 1 | 1 | 17 | |||
| 18 | Ущільнення стійке | ДГП 301622 | 1 | 1 | 18 | |||
| 19 | Ущільнення | ДГП 301624 | 1 | 1 | 19 | |||
| 20 | Ущільнення | ДГП 301625 | 1 | 1 | 20 | |||
| 21 | Ущільнення | ДГП 301626 | 2 | 2 | 21 | |||
| 22 | Напірна плита | ДГП 302310 | 1 | 1 | 22 | |||
| 23 | Прокладка | ДГП 404649 | 23 | |||||
| 24 | Елемент | ДГП 404715 | 1 | 1 | 24 | |||
| 25 | Притискний патрон | ДГП 404720 | 2 | 2 | 25 | |||
| 26 | Цапфа | ДГП 404722 | 1 | 1 | 26 | |||
| 27 | Прокладка | ДГП 404724 | 27 | |||||
| 28 | Сопло d=1,05 | ДГП 404727 | 1 | 1 | 28 | |||
| 29 | Пружина | ДГП 404731 | 8 | 8 | 29 | |||
| 30 | Затор | ДГП 404735 | 1 | 1 | 30 | |||
| 31 | гвинт | ДГП 404737 | 9 | 9 | 31 | |||
| 32 | гвинт | ДГП 404736 | 4 | 4 | 32 | |||
| 33 | гвинт | ДГП 404744 | 6 | 6 | 33 | |||
| 34 | гвинт | ДГП 404745 | 4 | 4 | 34 | |||
| 35 | гвинт | ДГП 404746 | 8 | 8 | 35 | |||
| 36 | Гвинт | ДГП 404747 | 4 | 4 | 36 | |||
| 37 | Гвинт | ДГП 404748 | 4 | 4 | 37 | |||
| 38 | гвинт | ДГП 404749 | 4 | 4 | 38 | |||
| 39 | Цапфа | ДГП 404/51 | 1 | 1 | 39 | |||
| 40 | Цапфа | ДГП 404752 | 2 | 2 | 40 | |||
| 41 | Штифт | ДГП 404753 | 1 | 1 | 41 | |||
| 42 | Штифт | ДГП 404754 | 1 | 1 | 42 | |||
| 43 | Штифт | ДГП 404757 | 4 | 4 | 43 | |||
| 44 | Запобіжне кільце | ДГП 404759 | 2 | 2 | 44 | |||
| 45 | Ущільнювальне кільце | ДГП 404762 | 2 | 2 | 45 | |||
| 46 | Ущільнювальне кільце | ДГП 404765 | 1 | 1 | 46 | |||
| 47 | Запобіжний кільце | ДГП 404959 | 2 | 2 | 47 | |||
| 48 | Ущільнювальне кільце | ДГП 405213 | 2 | 2 | 48 | |||
| 49 | Ущільнювальне кільце | ДГП 405672 | 1 | 1 | 49 | |||
| 50 | Ущільнювальне кільце | ДГП 40648С | 4 | 4 | 50 | |||
| 51 | Диск 6, 4 | ЧСН 021702.10 | 14 | 14 | 51 | |||
| 52 | Прокладка | ЧСН 021703.10 | 26 | 26 | 52 | |||
| 53 | Шплінт 1х6 | ЧСН 021781.00 | 1 | 1 | 53 | |||
| 54 | Запобіжне кільце | ЧСН 022930 | 4 | 4 | 54 | |||
| 55 | Подшипник | ТС М8 6649-М86610 ТИМКЕН | 1 | 1 | 55 | |||
| 56 | Подшипник | ТС 25580-25521 ТИМКЕН | 2 | 2 | 56 | |||
| 57 | Подшипник | ТС 529-522 ТИМКЕН | 1 | 1 | 57 |
