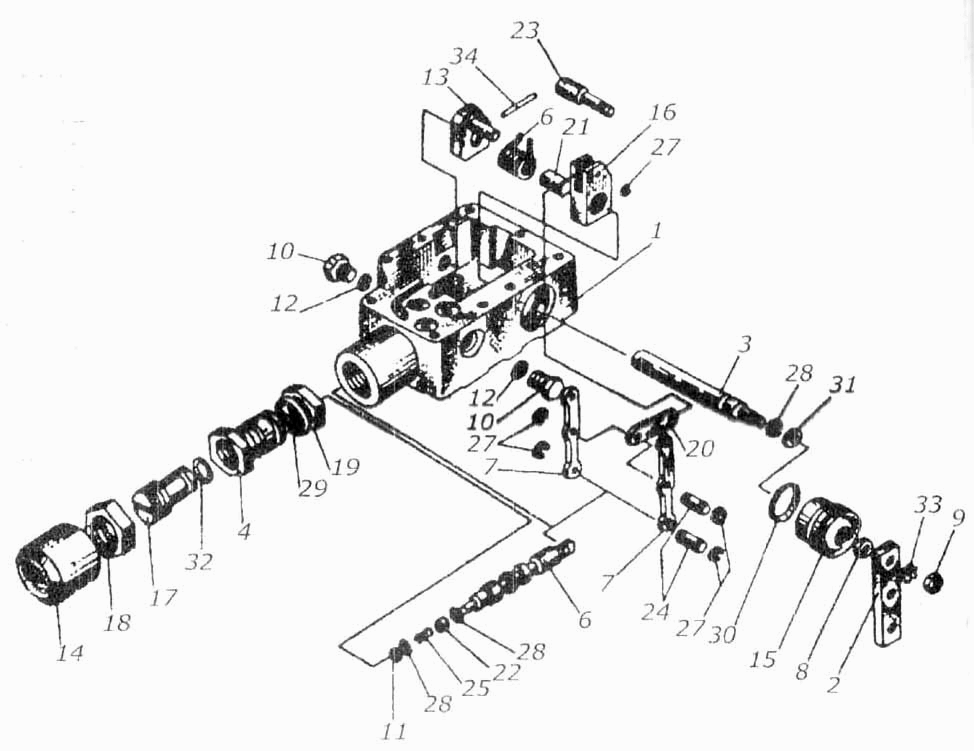

Сервоклапан ДГП 100514А
100%
Назва деталі
Сервоклапан
Заводський номер
ДГП 100514
Кількість на модель
1
№
Назва деталі
Корпус клапана
Заводський номер
ДГП 100518
Кількість на модель
1
№
1
Назва деталі
Важіль
Заводський номер
ДГП 301623
Кількість на модель
1
№
2
Назва деталі
Вал
Заводський номер
ДГП 301629
Кількість на модель
1
№
3
Назва деталі
Корпус
Заводський номер
ДГП 301630
Кількість на модель
1
№
4
Назва деталі
Золотник
Заводський номер
ДГП 301631
Кількість на модель
1
№
5
Назва деталі
Пружина
Заводський номер
ДГП 301633
Кількість на модель
1
№
6
Назва деталі
Тяга клапана
Заводський номер
ДГП 301655
Кількість на модель
2
№
7
Назва деталі
Розпірна втулка
Заводський номер
ДГП 404728
Кількість на модель
1
№
8
Назва деталі
Гайка
Заводський номер
ДГП 404733
Кількість на модель
1
№
9
Назва деталі
Затор
Заводський номер
ДГП 404735
Кількість на модель
2
№
10
Назва деталі
Кільце
Заводський номер
ДГП 404760
Кількість на модель
1
№
11
Назва деталі
Ущільнювальне кільце
Заводський номер
ДГП 404765
Кількість на модель
2
№
12
Назва деталі
Тримач пружини
Заводський номер
ДГП 404787
Кількість на модель
1
№
13
Назва деталі
Кришка
Заводський номер
ДГП 404 788
Кількість на модель
1
№
14
Назва деталі
Втулка
Заводський номер
ДГП 404789
Кількість на модель
1
№
15
Назва деталі
Тяга вала
Заводський номер
ДГП 404790
Кількість на модель
1
№
16
Назва деталі
гвинт
Заводський номер
ДГП 404791
Кількість на модель
1
№
17
Назва деталі
Контргайка
Заводський номер
ДГП 404792
Кількість на модель
1
№
18
Назва деталі
Контргайка
Заводський номер
ДГП 404793
Кількість на модель
1
№
19
Назва деталі
Елемент
Заводський номер
ДГП 404794
Кількість на модель
1
№
20
Назва деталі
Втулка
Заводський номер
ДГП 404795
Кількість на модель
1
№
21
Назва деталі
Втулка
Заводський номер
ДГП 404796
Кількість на модель
1
№
22
Назва деталі
Опора
Заводський номер
ДГП 404797
Кількість на модель
1
№
23
Назва деталі
Цапфа
Заводський номер
ДГП 404798
Кількість на модель
2
№
24
Назва деталі
Пружина
Заводський номер
ДГП 404800
Кількість на модель
1
№
25
Назва деталі
Запобіжне кільце
Заводський номер
ДГП 404801
Кількість на модель
1
№
26
Назва деталі
Запобіжний кільце
Заводський номер
ДГП 404959
Кількість на модель
5
№
27
Назва деталі
Прокладка
Заводський номер
ДГП 405223
Кількість на модель
2
№
28
Назва деталі
Ущільнювальне кільце
Заводський номер
ДГП 406463
Кількість на модель
1
№
29
Назва деталі
Ущільнювальне кільце
Заводський номер
ДГП 406465
Кількість на модель
1
№
30
Назва деталі
Ущільнювальне кільце
Заводський номер
ДГП 406479
Кількість на модель
1
№
31
Назва деталі
Кільце
Заводський номер
ДГП 406480
Кількість на модель
1
№
32
Назва деталі
Прокладка
Заводський номер
ЧСН 021744.05
Кількість на модель
1
№
33
Назва деталі
Штифт 2х25
Заводський номер
ЧСН 022156
Кількість на модель
1
№
34
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Сервоклапан | ДГП 100514 | 1 | 1 | |||||
| 1 | Корпус клапана | ДГП 100518 | 1 | 1 | 1 | |||
| 2 | Важіль | ДГП 301623 | 1 | 1 | 2 | |||
| 3 | Вал | ДГП 301629 | 1 | 1 | 3 | |||
| 4 | Корпус | ДГП 301630 | 1 | 1 | 4 | |||
| 5 | Золотник | ДГП 301631 | 1 | 1 | 5 | |||
| 6 | Пружина | ДГП 301633 | 1 | 1 | 6 | |||
| 7 | Тяга клапана | ДГП 301655 | 2 | 2 | 7 | |||
| 8 | Розпірна втулка | ДГП 404728 | 1 | 1 | 8 | |||
| 9 | Гайка | ДГП 404733 | 1 | 1 | 9 | |||
| 10 | Затор | ДГП 404735 | 2 | 2 | 10 | |||
| 11 | Кільце | ДГП 404760 | 1 | 1 | 11 | |||
| 12 | Ущільнювальне кільце | ДГП 404765 | 2 | 2 | 12 | |||
| 13 | Тримач пружини | ДГП 404787 | 1 | 1 | 13 | |||
| 14 | Кришка | ДГП 404 788 | 1 | 1 | 14 | |||
| 15 | Втулка | ДГП 404789 | 1 | 1 | 15 | |||
| 16 | Тяга вала | ДГП 404790 | 1 | 1 | 16 | |||
| 17 | гвинт | ДГП 404791 | 1 | 1 | 17 | |||
| 18 | Контргайка | ДГП 404792 | 1 | 1 | 18 | |||
| 19 | Контргайка | ДГП 404793 | 1 | 1 | 19 | |||
| 20 | Елемент | ДГП 404794 | 1 | 1 | 20 | |||
| 21 | Втулка | ДГП 404795 | 1 | 1 | 21 | |||
| 22 | Втулка | ДГП 404796 | 1 | 1 | 22 | |||
| 23 | Опора | ДГП 404797 | 1 | 1 | 23 | |||
| 24 | Цапфа | ДГП 404798 | 2 | 2 | 24 | |||
| 25 | Пружина | ДГП 404800 | 1 | 1 | 25 | |||
| 26 | Запобіжне кільце | ДГП 404801 | 1 | 1 | 26 | |||
| 27 | Запобіжний кільце | ДГП 404959 | 5 | 5 | 27 | |||
| 28 | Прокладка | ДГП 405223 | 2 | 2 | 28 | |||
| 29 | Ущільнювальне кільце | ДГП 406463 | 1 | 1 | 29 | |||
| 30 | Ущільнювальне кільце | ДГП 406465 | 1 | 1 | 30 | |||
| 31 | Ущільнювальне кільце | ДГП 406479 | 1 | 1 | 31 | |||
| 32 | Кільце | ДГП 406480 | 1 | 1 | 32 | |||
| 33 | Прокладка | ЧСН 021744.05 | 1 | 1 | 33 | |||
| 34 | Штифт 2х25 | ЧСН 022156 | 1 | 1 | 34 |
