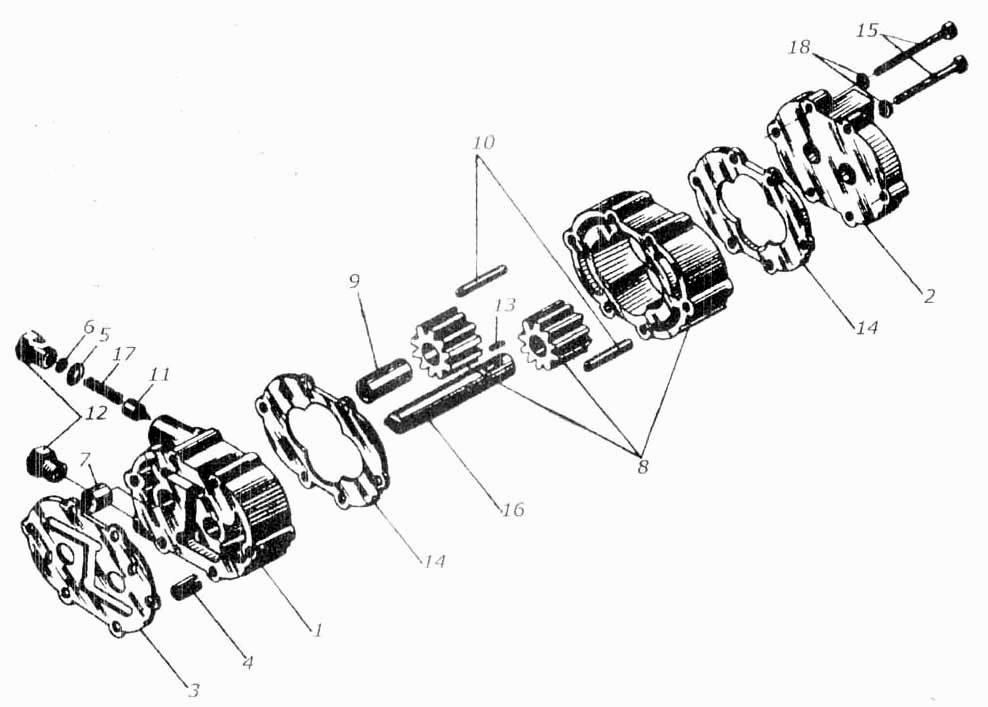

Шестерний насос ДГП 100949
100%
Назва деталі
Шестерний гідронасос з лівим обертанням В(0)=18,05 см
Заводський номер
ДГП 100949
Кількість на модель
1
№
Назва деталі
Корпус гідронасоса
Заводський номер
ДГП 100953
Кількість на модель
1
№
1
Назва деталі
Задня кришка
Заводський номер
ДГП 201857
Кількість на модель
1
№
2
Назва деталі
Ущільнення
Заводський номер
ДГП 301625
Кількість на модель
1
№
3
Назва деталі
Штифт
Заводський номер
ДГП 402058
Кількість на модель
1
№
4
Назва деталі
Ущільнювальне кільце
Заводський номер
ДГП 404766
Кількість на модель
1
№
5
Назва деталі
Диск
Заводський номер
ДГП 404802
Кількість на модель
1
№
6
Назва деталі
Розпірна цапфа
Заводський номер
ДГП 406276
Кількість на модель
1
№
7
Назва деталі
Пара, що утворює
Заводський номер
ДГП 406232
Кількість на модель
1
№
8
Назва деталі
Цапфа
Заводський номер
ДГП 406327
Кількість на модель
1
№
9
Назва деталі
Трубка
Заводський номер
ДГП 406331
Кількість на модель
2
№
10
Назва деталі
Конус
Заводський номер
ДГП 406333
Кількість на модель
1
№
11
Назва деталі
Затор
Заводський номер
ДГП 406334
Кількість на модель
1
№
12
Назва деталі
Перо
Заводський номер
ДГП 406339
Кількість на модель
1
№
13
Назва деталі
Ущільнення
Заводський номер
ДГП 406340
Кількість на модель
1
№
14
Назва деталі
гвинт
Заводський номер
ДГП 406342
Кількість на модель
1
№
15
Назва деталі
Вал
Заводський номер
ДГП 406348
Кількість на модель
1
№
16
Назва деталі
Пружина
Заводський номер
ДГП 406598
Кількість на модель
1
№
17
Назва деталі
Диск
Заводський номер
ЧСН 021702.11
Кількість на модель
2
№
18
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Шестерний гідронасос з лівим обертанням В(0)=18,05 см | ДГП 100949 | 1 | 1 | |||||
| 1 | Корпус гідронасоса | ДГП 100953 | 1 | 1 | 1 | |||
| 2 | Задня кришка | ДГП 201857 | 1 | 1 | 2 | |||
| 3 | Ущільнення | ДГП 301625 | 1 | 1 | 3 | |||
| 4 | Штифт | ДГП 402058 | 1 | 1 | 4 | |||
| 5 | Ущільнювальне кільце | ДГП 404766 | 1 | 1 | 5 | |||
| 6 | Диск | ДГП 404802 | 1 | 1 | 6 | |||
| 7 | Розпірна цапфа | ДГП 406276 | 1 | 1 | 7 | |||
| 8 | Пара, що утворює | ДГП 406232 | 1 | 1 | 8 | |||
| 9 | Цапфа | ДГП 406327 | 1 | 1 | 9 | |||
| 10 | Трубка | ДГП 406331 | 2 | 2 | 10 | |||
| 11 | Конус | ДГП 406333 | 1 | 1 | 11 | |||
| 12 | Затор | ДГП 406334 | 1 | 1 | 12 | |||
| 13 | Перо | ДГП 406339 | 1 | 1 | 13 | |||
| 14 | Ущільнення | ДГП 406340 | 1 | 1 | 14 | |||
| 15 | гвинт | ДГП 406342 | 1 | 1 | 15 | |||
| 16 | Вал | ДГП 406348 | 1 | 1 | 16 | |||
| 17 | Пружина | ДГП 406598 | 1 | 1 | 17 | |||
| 18 | Диск | ЧСН 021702.11 | 2 | 2 | 18 |
