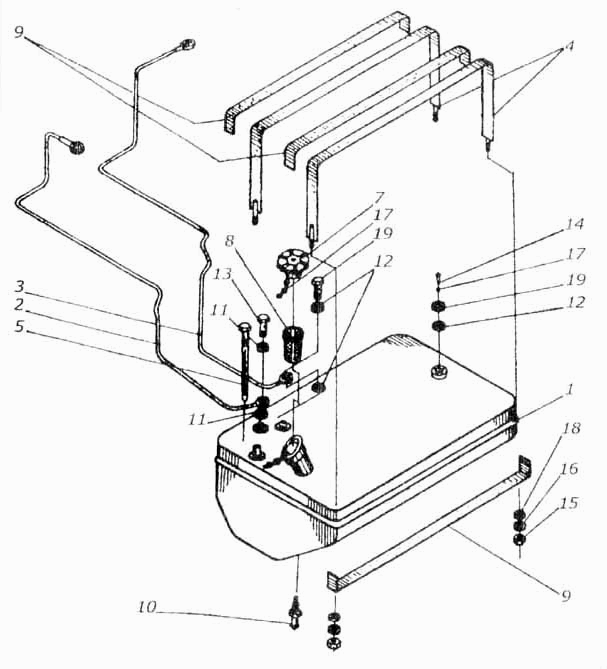

Встановлення паливного бака КІС 01233000В
100%
Назва деталі
Встановлення паливного бака
Заводський номер
КИС 0123000В
Кількість на модель
1
№
Назва деталі
Ланцюжок
Заводський номер
36-1101070
Кількість на модель
1
№
Назва деталі
Паливний бак
Заводський номер
КИС 0123010Г
Кількість на модель
1
№
1
Назва деталі
Забірний паливопровід
Заводський номер
КИС 0123020Г
Кількість на модель
1
№
2
Назва деталі
Зливний паливоз
Заводський номер
КИС 0123030Б
Кількість на модель
1
№
3
Назва деталі
Хомут
Заводський номер
КИС 0123060Б
Кількість на модель
2
№
4
Назва деталі
Мірна лінійка
Заводський номер
КИС 0123080А
Кількість на модель
1
№
5
Назва деталі
Затор
Заводський номер
50-1103010-В
Кількість на модель
1
№
7
Назва деталі
Фільтр
Заводський номер
70-11010880
Кількість на модель
1
№
8
Назва деталі
Прокладка
Заводський номер
КИС 0123002В
Кількість на модель
4
№
9
Назва деталі
Фітинг 8/2 ГОСТ 15872-70
Заводський номер
КИС 0123608А
Кількість на модель
1
№
10
Назва деталі
Прокладка
Заводський номер
СМД7-1539А
Кількість на модель
12
№
11
Назва деталі
Прокладка
Заводський номер
200 3806026
Кількість на модель
1
№
12
Назва деталі
Болт поворотного угольника
Заводський номер
16-110А
Кількість на модель
2
№
13
Назва деталі
Гвинт ГОСТ17475-72
Заводський номер
В1М5- 8qх18.56.019
Кількість на модель
5
№
14
Назва деталі
Гайка ГОСТ 5915-70
Заводський номер
М12.6.019
Кількість на модель
4
№
15
Назва деталі
Шайба ГОСТ
Заводський номер
12.65Г.091
Кількість на модель
4
№
16
Назва деталі
Шайба ГОСТ
Заводський номер
5.01.019
Кількість на модель
5
№
17
Назва деталі
Шайба ГОСТ
Заводський номер
12.65Г.019
Кількість на модель
4
№
18
Назва деталі
Датчик рівня палива
Заводський номер
БМ-127А ТУ 37.003.200-72
Кількість на модель
1
№
19
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення паливного бака | КИС 0123000В | 1 | 1 | |||||
| Ланцюжок | 36-1101070 | 1 | 1 | |||||
| 1 | Паливний бак | КИС 0123010Г | 1 | 1 | 1 | |||
| 2 | Забірний паливопровід | КИС 0123020Г | 1 | 1 | 2 | |||
| 3 | Зливний паливоз | КИС 0123030Б | 1 | 1 | 3 | |||
| 4 | Хомут | КИС 0123060Б | 2 | 2 | 4 | |||
| 5 | Мірна лінійка | КИС 0123080А | 1 | 1 | 5 | |||
| 7 | Затор | 50-1103010-В | 1 | 1 | 7 | |||
| 8 | Фільтр | 70-11010880 | 1 | 1 | 8 | |||
| 9 | Прокладка | КИС 0123002В | 4 | 4 | 9 | |||
| 10 | Фітинг 8/2 ГОСТ 15872-70 | КИС 0123608А | 1 | 1 | 10 | |||
| 11 | Прокладка | СМД7-1539А | 12 | 12 | 11 | |||
| 12 | Прокладка | 200 3806026 | 1 | 1 | 12 | |||
| 13 | Болт поворотного угольника | 16-110А | 2 | 2 | 13 | |||
| 14 | Гвинт ГОСТ17475-72 | В1М5- 8qх18.56.019 | 5 | 5 | 14 | |||
| 15 | Гайка ГОСТ 5915-70 | М12.6.019 | 4 | 4 | 15 | |||
| 16 | Шайба ГОСТ | 12.65Г.091 | 4 | 4 | 16 | |||
| 17 | Шайба ГОСТ | 5.01.019 | 5 | 5 | 17 | |||
| 18 | Шайба ГОСТ | 12.65Г.019 | 4 | 4 | 18 | |||
| 19 | Датчик рівня палива | БМ-127А ТУ 37.003.200-72 | 1 | 1 | 19 |
