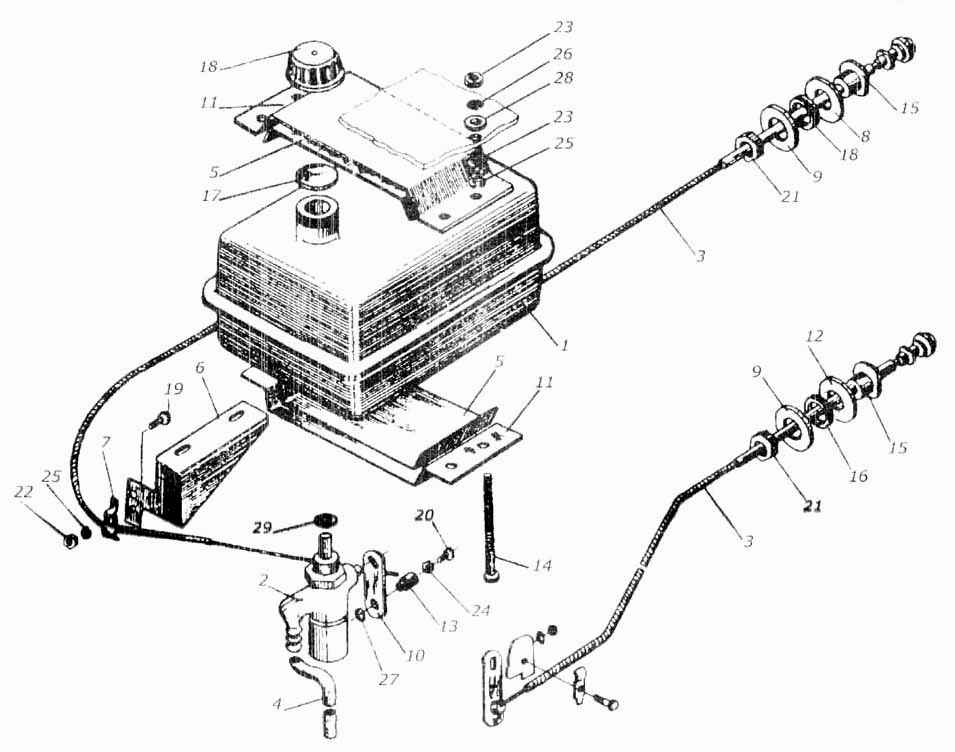

Встановлення паливного бачка КІС 0106600А
100%
Назва деталі
Привід заслінки
Заводський номер
КИС 0106070В
Кількість на модель
1
№
Назва деталі
Табличка
Заводський номер
КИС 0106479Б
Кількість на модель
2
№
Назва деталі
Встановлення паливного бака
Заводський номер
КИС 0106600А
Кількість на модель
1
№
Назва деталі
Важіль
Заводський номер
КИС 0106820Л
Кількість на модель
1
№
Назва деталі
Привід крана паливного бачка
Заводський номер
КИС 0106810В
Кількість на модель
1
№
Назва деталі
Паливний бак
Заводський номер
КИС 0106230
Кількість на модель
1
№
1
Назва деталі
Кран
Заводський номер
44(14К)-3-1-6
Кількість на модель
1
№
2
Назва деталі
Тяга ручного керування
Заводський номер
53-1108120
Кількість на модель
1
№
3
Назва деталі
Паливопровід до паливного бака
Заводський номер
КИС 0106009
Кількість на модель
1
№
4
Назва деталі
Прокладка
Заводський номер
КИС 0106027
Кількість на модель
2
№
5
Назва деталі
Кронштейн
Заводський номер
КИС 0106408А
Кількість на модель
2
№
6
Назва деталі
Скоба
Заводський номер
КИС 0106411А
Кількість на модель
2
№
7
Назва деталі
Табличка
Заводський номер
КИС 0106142Б
Кількість на модель
2
№
8
Назва деталі
Диск
Заводський номер
КИС 0106413А
Кількість на модель
2
№
9
Назва деталі
Важіль
Заводський номер
КИС 0106414А
Кількість на модель
2
№
10
Назва деталі
Опора
Заводський номер
КИС 0106437
Кількість на модель
2
№
11
Назва деталі
Втулка
Заводський номер
КИС 0106603А
Кількість на модель
2
№
13
Назва деталі
гвинт
Заводський номер
КИС 0106607А
Кількість на модель
4
№
14
Назва деталі
Втулка
Заводський номер
КИС 0106632
Кількість на модель
1
№
15
Назва деталі
Втулка 18-8 ГОСТ 19421-74
Заводський номер
КИС 01-40061-03
Кількість на модель
1
№
16
Назва деталі
Прокладка
Заводський номер
44-00019А
Кількість на модель
1
№
17
Назва деталі
Затор
Заводський номер
44-00108А
Кількість на модель
1
№
18
Назва деталі
Болт ГОСТ 7798-70
Заводський номер
М6х16.56.019
Кількість на модель
1
№
19
Назва деталі
Гвинт ГОСТ7473-80
Заводський номер
В1М4-8qх10.56.019
Кількість на модель
1
№
20
Назва деталі
Гайка ГОСТ 2526-70
Заводський номер
М18х1,5.6.019
Кількість на модель
1
№
21
Назва деталі
Гайка ГОСТ 5915-70
Заводський номер
М6.6.019
Кількість на модель
1
№
22
Назва деталі
Гайка ГОСТ 5915-70
Заводський номер
М8.6.019
Кількість на модель
8
№
23
Назва деталі
Гайка ГОСТ 5927-70
Заводський номер
М4.6Н.6.019
Кількість на модель
1
№
24
Назва деталі
Шайба ГОСТ б402-70
Заводський номер
6.65Г.019
Кількість на модель
1
№
25
Назва деталі
Пружинна шайба
Заводський номер
8.65Г.019
Кількість на модель
8
№
26
Назва деталі
Шайба ГОСТ
Заводський номер
6.01.019
Кількість на модель
1
№
27
Назва деталі
Шайба ГОСТ
Заводський номер
8.01.019
Кількість на модель
4
№
28
Назва деталі
КІЛЬЦО
Заводський номер
014-018-25-2-2
Кількість на модель
1
№
29
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Привід заслінки | КИС 0106070В | 1 | 1 | |||||
| Табличка | КИС 0106479Б | 2 | 2 | |||||
| Встановлення паливного бака | КИС 0106600А | 1 | 1 | |||||
| Важіль | КИС 0106820Л | 1 | 1 | |||||
| Привід крана паливного бачка | КИС 0106810В | 1 | 1 | |||||
| 1 | Паливний бак | КИС 0106230 | 1 | 1 | 1 | |||
| 2 | Кран | 44(14К)-3-1-6 | 1 | 1 | 2 | |||
| 3 | Тяга ручного керування | 53-1108120 | 1 | 1 | 3 | |||
| 4 | Паливопровід до паливного бака | КИС 0106009 | 1 | 1 | 4 | |||
| 5 | Прокладка | КИС 0106027 | 2 | 2 | 5 | |||
| 6 | Кронштейн | КИС 0106408А | 2 | 2 | 6 | |||
| 7 | Скоба | КИС 0106411А | 2 | 2 | 7 | |||
| 8 | Табличка | КИС 0106142Б | 2 | 2 | 8 | |||
| 9 | Диск | КИС 0106413А | 2 | 2 | 9 | |||
| 10 | Важіль | КИС 0106414А | 2 | 2 | 10 | |||
| 11 | Опора | КИС 0106437 | 2 | 2 | 11 | |||
| 13 | Втулка | КИС 0106603А | 2 | 2 | 13 | |||
| 14 | гвинт | КИС 0106607А | 4 | 4 | 14 | |||
| 15 | Втулка | КИС 0106632 | 1 | 1 | 15 | |||
| 16 | Втулка 18-8 ГОСТ 19421-74 | КИС 01-40061-03 | 1 | 1 | 16 | |||
| 17 | Прокладка | 44-00019А | 1 | 1 | 17 | |||
| 18 | Затор | 44-00108А | 1 | 1 | 18 | |||
| 19 | Болт ГОСТ 7798-70 | М6х16.56.019 | 1 | 1 | 19 | |||
| 20 | Гвинт ГОСТ7473-80 | В1М4-8qх10.56.019 | 1 | 1 | 20 | |||
| 21 | Гайка ГОСТ 2526-70 | М18х1,5.6.019 | 1 | 1 | 21 | |||
| 22 | Гайка ГОСТ 5915-70 | М6.6.019 | 1 | 1 | 22 | |||
| 23 | Гайка ГОСТ 5915-70 | М8.6.019 | 8 | 8 | 23 | |||
| 24 | Гайка ГОСТ 5927-70 | М4.6Н.6.019 | 1 | 1 | 24 | |||
| 25 | Шайба ГОСТ б402-70 | 6.65Г.019 | 1 | 1 | 25 | |||
| 26 | Пружинна шайба | 8.65Г.019 | 8 | 8 | 26 | |||
| 27 | Шайба ГОСТ | 6.01.019 | 1 | 1 | 27 | |||
| 28 | Шайба ГОСТ | 8.01.019 | 4 | 4 | 28 | |||
| 29 | КІЛЬЦО | 014-018-25-2-2 | 1 | 1 | 29 |
