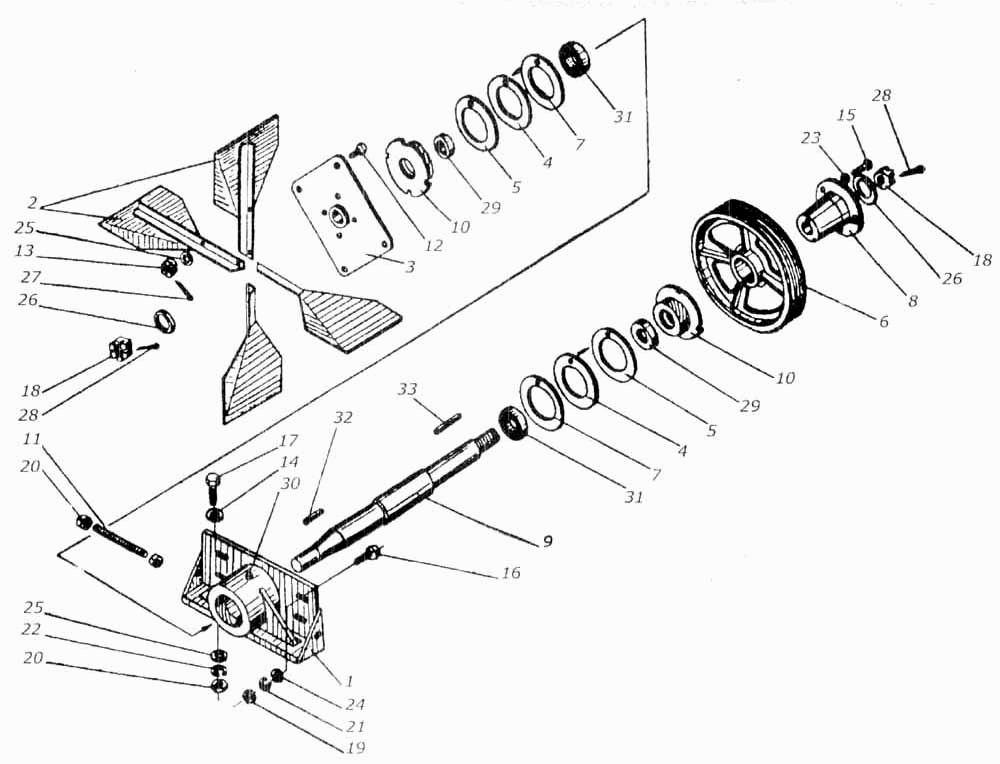

Крило та опора крила КІС 0102090А
100%
Назва деталі
Крилач
Заводський номер
КИС 0102090А
Кількість на модель
1
№
Назва деталі
Опора крила
Заводський номер
КИС 0102030Б
Кількість на модель
1
№
Назва деталі
Корпус подшипника
Заводський номер
КИС 0102040
Кількість на модель
1
№
1
Назва деталі
Лопатка металки
Заводський номер
КИС 0102050
Кількість на модель
4
№
2
Назва деталі
Основа лопатей
Заводський номер
КИС 0102060
Кількість на модель
1
№
3
Назва деталі
Стопорна шайба
Заводський номер
КИС 0102070
Кількість на модель
2
№
4
Назва деталі
Прокладка
Заводський номер
КИС 0102003
Кількість на модель
2
№
5
Назва деталі
Шків
Заводський номер
КИС 0102101
Кількість на модель
1
№
6
Назва деталі
Регулювальна шайба
Заводський номер
КИС 0102426
Кількість на модель
8
№
7
Назва деталі
Конічна втулка
Заводський номер
КИС 0102604А
Кількість на модель
1
№
8
Назва деталі
Вал
Заводський номер
КИС 0102605
Кількість на модель
1
№
9
Назва деталі
Кришка
Заводський номер
КИС 0102606
Кількість на модель
2
№
10
Назва деталі
Шпилька
Заводський номер
КИС 0102623А
Кількість на модель
1
№
11
Назва деталі
гвинт
Заводський номер
КУЖ 0105601
Кількість на модель
8
№
12
Назва деталі
Спеціальна гайка
Заводський номер
КУЖ 0105618
Кількість на модель
8
№
13
Назва деталі
Спеціальна шайба
Заводський номер
КУЖ 0201422
Кількість на модель
10
№
14
Назва деталі
Болт ГОСТ 7796-70
Заводський номер
М10х45.56.019
Кількість на модель
3
№
15
Назва деталі
Болт ГОСТ 7796-70
Заводський номер
М12х45.56.019
Кількість на модель
2
№
16
Назва деталі
Болт ГОСТ 7796-70
Заводський номер
М16х60.56.019
Кількість на модель
2
№
17
Назва деталі
Гайка ГОСТ 2528-73
Заводський номер
М30х2.6.019
Кількість на модель
2
№
18
Назва деталі
Гайка ГОСТ 5915-70
Заводський номер
М12.6.019
Кількість на модель
2
№
19
Назва деталі
Гайка
Заводський номер
М16.6.019
Кількість на модель
6
№
20
Назва деталі
Шайба ГОСТ
Заводський номер
12.65Г.019
Кількість на модель
2
№
21
Назва деталі
Шайба
Заводський номер
16.65Г.019
Кількість на модель
2
№
22
Назва деталі
Шайба ГОСТ
Заводський номер
10.01.019
Кількість на модель
3
№
23
Назва деталі
Шайба ГОСТ
Заводський номер
12.01.019
Кількість на модель
2
№
24
Назва деталі
Шайба ГОСТ
Заводський номер
16.01.019
Кількість на модель
8
№
25
Назва деталі
Шайба ГОСТ
Заводський номер
30.01.019
Кількість на модель
2
№
26
Назва деталі
Шплінт
Заводський номер
4х32.019
Кількість на модель
8
№
27
Назва деталі
Шплінт ГОСТ 397-79
Заводський номер
6,3х56.019
Кількість на модель
2
№
28
Назва деталі
Манжета ГОСТ 8752-79
Заводський номер
2,2х45х65-1
Кількість на модель
2
№
29
Назва деталі
Маслянка ГОСТ 19853-74
Заводський номер
1,2.Ц6 хр
Кількість на модель
1
№
30
Назва деталі
Подшипник
Заводський номер
7509А
Кількість на модель
2
№
31
Назва деталі
Шпонка ГОСТ 23360-78
Заводський номер
12х8х70
Кількість на модель
1
№
32
Назва деталі
Шпонка ГОСТ 23360-78
Заводський номер
14х9х70
Кількість на модель
2
№
33
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Крилач | КИС 0102090А | 1 | 1 | |||||
| Опора крила | КИС 0102030Б | 1 | 1 | |||||
| 1 | Корпус подшипника | КИС 0102040 | 1 | 1 | 1 | |||
| 2 | Лопатка металки | КИС 0102050 | 4 | 4 | 2 | |||
| 3 | Основа лопатей | КИС 0102060 | 1 | 1 | 3 | |||
| 4 | Стопорна шайба | КИС 0102070 | 2 | 2 | 4 | |||
| 5 | Прокладка | КИС 0102003 | 2 | 2 | 5 | |||
| 6 | Шків | КИС 0102101 | 1 | 1 | 6 | |||
| 7 | Регулювальна шайба | КИС 0102426 | 8 | 8 | 7 | |||
| 8 | Конічна втулка | КИС 0102604А | 1 | 1 | 8 | |||
| 9 | Вал | КИС 0102605 | 1 | 1 | 9 | |||
| 10 | Кришка | КИС 0102606 | 2 | 2 | 10 | |||
| 11 | Шпилька | КИС 0102623А | 1 | 1 | 11 | |||
| 12 | гвинт | КУЖ 0105601 | 8 | 8 | 12 | |||
| 13 | Спеціальна гайка | КУЖ 0105618 | 8 | 8 | 13 | |||
| 14 | Спеціальна шайба | КУЖ 0201422 | 10 | 10 | 14 | |||
| 15 | Болт ГОСТ 7796-70 | М10х45.56.019 | 3 | 3 | 15 | |||
| 16 | Болт ГОСТ 7796-70 | М12х45.56.019 | 2 | 2 | 16 | |||
| 17 | Болт ГОСТ 7796-70 | М16х60.56.019 | 2 | 2 | 17 | |||
| 18 | Гайка ГОСТ 2528-73 | М30х2.6.019 | 2 | 2 | 18 | |||
| 19 | Гайка ГОСТ 5915-70 | М12.6.019 | 2 | 2 | 19 | |||
| 20 | Гайка | М16.6.019 | 6 | 6 | 20 | |||
| 21 | Шайба ГОСТ | 12.65Г.019 | 2 | 2 | 21 | |||
| 22 | Шайба | 16.65Г.019 | 2 | 2 | 22 | |||
| 23 | Шайба ГОСТ | 10.01.019 | 3 | 3 | 23 | |||
| 24 | Шайба ГОСТ | 12.01.019 | 2 | 2 | 24 | |||
| 25 | Шайба ГОСТ | 16.01.019 | 8 | 8 | 25 | |||
| 26 | Шайба ГОСТ | 30.01.019 | 2 | 2 | 26 | |||
| 27 | Шплінт | 4х32.019 | 8 | 8 | 27 | |||
| 28 | Шплінт ГОСТ 397-79 | 6,3х56.019 | 2 | 2 | 28 | |||
| 29 | Манжета ГОСТ 8752-79 | 2,2х45х65-1 | 2 | 2 | 29 | |||
| 30 | Маслянка ГОСТ 19853-74 | 1,2.Ц6 хр | 1 | 1 | 30 | |||
| 31 | Подшипник | 7509А | 2 | 2 | 31 | |||
| 32 | Шпонка ГОСТ 23360-78 | 12х8х70 | 1 | 1 | 32 | |||
| 33 | Шпонка ГОСТ 23360-78 | 14х9х70 | 2 | 2 | 33 |
