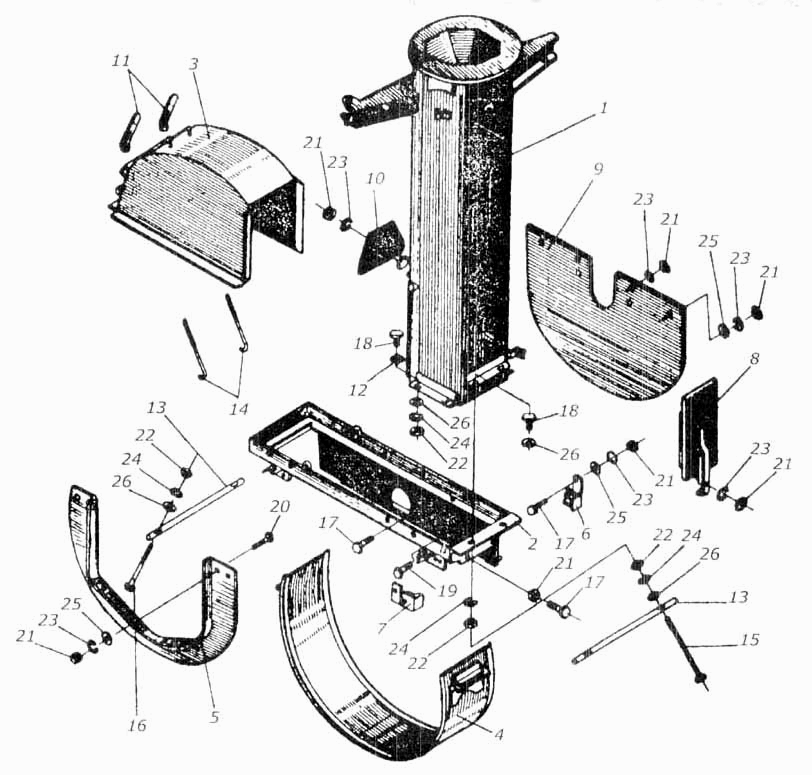

Штовхач. Каркас і основа силосопроводу КІЛ 0102000
100%
Назва деталі
Штовхалка
Заводський номер
КИЛ 0102000
Кількість на модель
1
№
Назва деталі
Фундамент силосопроводу
Заводський номер
КИЛ 0102010
Кількість на модель
1
№
1
Назва деталі
Рама метальної машини
Заводський номер
КИЛ 0102020
Кількість на модель
1
№
2
Назва деталі
Кожух
Заводський номер
КИЛ 0102080
Кількість на модель
1
№
3
Назва деталі
Дно кидалки
Заводський номер
КИС 0102100
Кількість на модель
1
№
4
Назва деталі
Передня стінка
Заводський номер
КИС 0102110А
Кількість на модель
1
№
5
Назва деталі
Притиск кидалки
Заводський номер
КИС 0102140А
Кількість на модель
1
№
6
Назва деталі
Притиск дна метальної машини
Заводський номер
КИС 0102140А-01
Кількість на модель
1
№
7
Назва деталі
Заслінка
Заводський номер
КИС 0102190А
Кількість на модель
1
№
8
Назва деталі
Задня стінка
Заводський номер
КИС 0102431Б
Кількість на модель
1
№
9
Назва деталі
Накладка
Заводський номер
КИС 0102434
Кількість на модель
1
№
10
Назва деталі
Затискач
Заводський номер
КИС 0102505
Кількість на модель
2
№
11
Назва деталі
Накладка
Заводський номер
КИС 0102523
Кількість на модель
2
№
12
Назва деталі
Опора
Заводський номер
КИС 0102609А
Кількість на модель
2
№
13
Назва деталі
Натяжний гачок
Заводський номер
КИС 0102611
Кількість на модель
2
№
14
Назва деталі
гвинт
Заводський номер
КИС 0102626
Кількість на модель
2
№
15
Назва деталі
гвинт
Заводський номер
КИС 0102626-01
Кількість на модель
2
№
16
Назва деталі
гвинт
Заводський номер
М10х25.56.019
Кількість на модель
6
№
17
Назва деталі
Болт ГОСТ 7796-70
Заводський номер
М12х40.56.015
Кількість на модель
4
№
18
Назва деталі
гвинт
Заводський номер
М10х30.56.019
Кількість на модель
5
№
19
Назва деталі
Болт ГОСТ 7796-70
Заводський номер
М10х35.56.019
Кількість на модель
3
№
20
Назва деталі
Гайка ГОСТ 11860-73
Заводський номер
М10.6.019
Кількість на модель
15
№
21
Назва деталі
Гайка ГОСТ 5915-70
Заводський номер
М12.6.019
Кількість на модель
8
№
22
Назва деталі
Шайба ГОСТ
Заводський номер
10.65Г.019
Кількість на модель
13
№
23
Назва деталі
Шайба ГОСТ
Заводський номер
12.65Г.019
Кількість на модель
8
№
24
Назва деталі
Шайба ГОСТ
Заводський номер
10.01.019
Кількість на модель
8
№
25
Назва деталі
Шайба ГОСТ
Заводський номер
12.01.019
Кількість на модель
7
№
26
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Штовхалка | КИЛ 0102000 | 1 | 1 | |||||
| 1 | Фундамент силосопроводу | КИЛ 0102010 | 1 | 1 | 1 | |||
| 2 | Рама метальної машини | КИЛ 0102020 | 1 | 1 | 2 | |||
| 3 | Кожух | КИЛ 0102080 | 1 | 1 | 3 | |||
| 4 | Дно кидалки | КИС 0102100 | 1 | 1 | 4 | |||
| 5 | Передня стінка | КИС 0102110А | 1 | 1 | 5 | |||
| 6 | Притиск кидалки | КИС 0102140А | 1 | 1 | 6 | |||
| 7 | Притиск дна метальної машини | КИС 0102140А-01 | 1 | 1 | 7 | |||
| 8 | Заслінка | КИС 0102190А | 1 | 1 | 8 | |||
| 9 | Задня стінка | КИС 0102431Б | 1 | 1 | 9 | |||
| 10 | Накладка | КИС 0102434 | 1 | 1 | 10 | |||
| 11 | Затискач | КИС 0102505 | 2 | 2 | 11 | |||
| 12 | Накладка | КИС 0102523 | 2 | 2 | 12 | |||
| 13 | Опора | КИС 0102609А | 2 | 2 | 13 | |||
| 14 | Натяжний гачок | КИС 0102611 | 2 | 2 | 14 | |||
| 15 | гвинт | КИС 0102626 | 2 | 2 | 15 | |||
| 16 | гвинт | КИС 0102626-01 | 2 | 2 | 16 | |||
| 17 | гвинт | М10х25.56.019 | 6 | 6 | 17 | |||
| 18 | Болт ГОСТ 7796-70 | М12х40.56.015 | 4 | 4 | 18 | |||
| 19 | гвинт | М10х30.56.019 | 5 | 5 | 19 | |||
| 20 | Болт ГОСТ 7796-70 | М10х35.56.019 | 3 | 3 | 20 | |||
| 21 | Гайка ГОСТ 11860-73 | М10.6.019 | 15 | 15 | 21 | |||
| 22 | Гайка ГОСТ 5915-70 | М12.6.019 | 8 | 8 | 22 | |||
| 23 | Шайба ГОСТ | 10.65Г.019 | 13 | 13 | 23 | |||
| 24 | Шайба ГОСТ | 12.65Г.019 | 8 | 8 | 24 | |||
| 25 | Шайба ГОСТ | 10.01.019 | 8 | 8 | 25 | |||
| 26 | Шайба ГОСТ | 12.01.019 | 7 | 7 | 26 |
