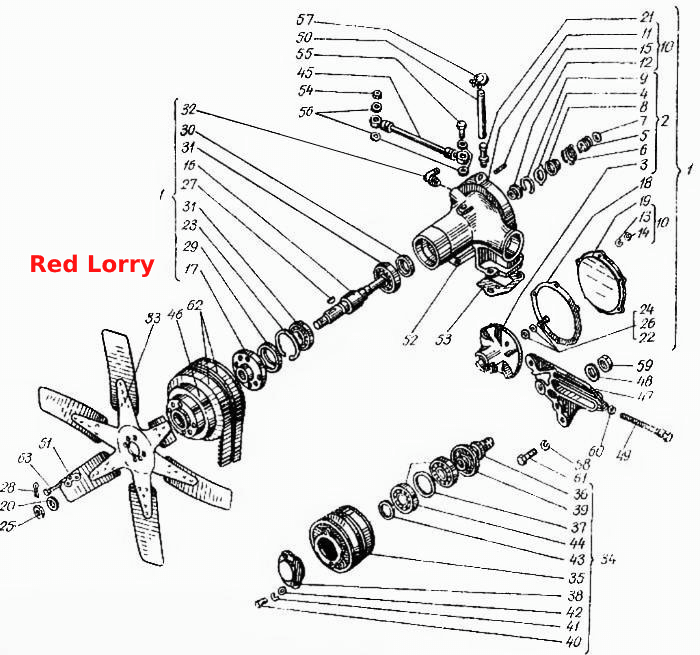

Водяний насос і вентилятор
100%
Назва деталі
Водяний насос і вентилятор
Заводський номер
60-13001.20
Кількість на модель
1
№
Назва деталі
Водяний насос
Заводський номер
60-13002.10
Кількість на модель
1
№
1
Назва деталі
Крильчатка
Заводський номер
60-13003.00
Кількість на модель
1
№
2
Назва деталі
Крильчатка водяного насоса
Заводський номер
60-13104.00
Кількість на модель
1
№
3
Назва деталі
Ущільнювальна шайба
Заводський номер
14-1312
Кількість на модель
1
№
4
Назва деталі
Опорна пружина
Заводський номер
14-1313
Кількість на модель
1
№
5
Назва деталі
Обойма сальника
Заводський номер
СМД1-1314
Кількість на модель
1
№
6
Назва деталі
Кільце манжети
Заводський номер
СМД1-1315
Кількість на модель
1
№
7
Назва деталі
Манжета сальника
Заводський номер
СМД1-1316
Кількість на модель
1
№
8
Назва деталі
Стопорне кільце
Заводський номер
СМД1-1317
Кількість на модель
1
№
9
Назва деталі
Корпус водяного насоса
Заводський номер
60-13023.10
Кількість на модель
1
№
10
Назва деталі
Корпус водяного насоса
Заводський номер
60-13101.01
Кількість на модель
1
№
11
Назва деталі
Опорна втулка
Заводський номер
60-13106.00
Кількість на модель
1
№
12
Назва деталі
Гайка М8.2.6.05 ГОСТ 2524-70
Заводський номер
Гайка М8.2.6.05 ГОСТ 2524-70
Кількість на модель
6
№
13
Назва деталі
Шайба 8.65Г.05 ГОСТ
Заводський номер
Шайба 8.65Г.05 ГОСТ 6402-70
Кількість на модель
6
№
14
Назва деталі
Шпилька БМ8 То/2х16 (8/12)х055 ГОСТ 11765-66
Заводський номер
Шпилька БМ8 То/2х16 (8/12)х055 ГОСТ 1176
Кількість на модель
6
№
15
Назва деталі
Валик водяного насоса
Заводський номер
60-13105.00
Кількість на модель
1
№
16
Назва деталі
Втулка шківа вентилятора
Заводський номер
60-13110.00
Кількість на модель
1
№
17
Назва деталі
Прокладка
Заводський номер
60-13130.10
Кількість на модель
1
№
18
Назва деталі
Кришка водяного насоса
Заводський номер
60-13147.20
Кількість на модель
1
№
19
Назва деталі
Шайба
Заводський номер
14-1362
Кількість на модель
1
№
20
Назва деталі
Кінцевий ніпель (475313148)
Заводський номер
Н-6081А
Кількість на модель
1
№
21
Назва деталі
Диск
Заводський номер
ШШС9Х20Х2
Кількість на модель
1
№
22
Назва деталі
Кільце Б
Заводський номер
14-1359-1
Кількість на модель
1
№
23
Назва деталі
Болт M7796-708.2×__NT__3__ ГОСТ 20.56.029
Заводський номер
Болт М8.2х20.56.029 ГОСТ 7796-70
Кількість на модель
1
№
24
Назва деталі
Гайка М18х1,5.64.6.016 ГОСТ 5933-62
Заводський номер
Гайка М18х1,5.64.6.016 ГОСТ 5933-62
Кількість на модель
1
№
25
Назва деталі
Шайба 8.65Г.05 ГОСТ
Заводський номер
Шайба 8.65Г.05 ГОСТ 6402-73
Кількість на модель
1
№
26
Назва деталі
Сегментна шпонка 6Х11 ГОСТ 8795-68
Заводський номер
Шпонка сегментная 6х11 ГОСТ 8795-68
Кількість на модель
1
№
27
Назва деталі
Шплінт 4х28 ГОСТ 397-66
Заводський номер
Шплинт 4х28 ГОСТ 397-66
Кількість на модель
1
№
28
Назва деталі
Манжета 1-45х65-1 ГОСТ8752-70
Заводський номер
Манжета 1-45х65-1 ГОСТ 8752-70
Кількість на модель
1
№
29
Назва деталі
Манжета 1-20х40-1 ГОСТ8752-70
Заводський номер
Манжета 1-20х40-1 ГОСТ 8752-70
Кількість на модель
1
№
30
Назва деталі
Підшипник ГОСТ
Заводський номер
Подшипник 305 ГОСТ 8338-57
Кількість на модель
2
№
31
Назва деталі
Кутник кінцевий
Заводський номер
60-29134.00
Кількість на модель
1
№
32
Назва деталі
Вентилятор
Заводський номер
60-18010.10
Кількість на модель
1
№
33
Назва деталі
Натяжний ролик
Заводський номер
60-13011.40
Кількість на модель
1
№
34
Назва деталі
Натяжний ролик
Заводський номер
60-13119.40
Кількість на модель
1
№
35
Назва деталі
Ось
Заводський номер
60-13120.30
Кількість на модель
1
№
36
Назва деталі
Розпірне кільце
Заводський номер
60-13125.10
Кількість на модель
1
№
37
Назва деталі
Кришка
Заводський номер
60-13153.20
Кількість на модель
1
№
38
Назва деталі
Щиток
Заводський номер
60.13170.00
Кількість на модель
1
№
39
Назва деталі
Болт M8,2x10.56.029 ГОСТ 7796-70
Заводський номер
Болт М8,2х10.56.029 ГОСТ 7796-70
Кількість на модель
2
№
40
Назва деталі
Шайба 8Х1,5-015 ГОСТ 10450-68
Заводський номер
Шайба 8х1,5-015 ГОСТ 10450-68
Кількість на модель
2
№
42
Назва деталі
Кільце Б13942-68 ГОСТ 25
Заводський номер
60-13151.00
Кількість на модель
1
№
43
Назва деталі
Підшипник 180505УС17 ГОСТ 8882-58
Заводський номер
Подшипник 180505УС17 ГОСТ 8882-58
Кількість на модель
2
№
44
Назва деталі
Трубка подвода масла к водяному насосу
Заводський номер
60-13024.00
Кількість на модель
1
№
45
Назва деталі
Шків вентилятора
Заводський номер
60-13102.40
Кількість на модель
1
№
46
Назва деталі
Кронштейн натяжного ролика
Заводський номер
60-13108.20
Кількість на модель
1
№
47
Назва деталі
Диск
Заводський номер
60-13124.00
Кількість на модель
1
№
48
Назва деталі
Болт натягу ременя
Заводський номер
60-13126.00
Кількість на модель
1
№
49
Назва деталі
З'єднувальний шланг
Заводський номер
60-13150.00
Кількість на модель
1
№
50
Назва деталі
Стопорна шайба
Заводський номер
60-13157.00
Кількість на модель
2
№
51
Назва деталі
Права прокладка
Заводський номер
60-13164.00
Кількість на модель
1
№
52
Назва деталі
Прокладка ліва
Заводський номер
60-13167.00
Кількість на модель
1
№
53
Назва деталі
Накидна гайка
Заводський номер
60-13169.00
Кількість на модель
1
№
54
Назва деталі
Затискний болт
Заводський номер
60-15190.00
Кількість на модель
1
№
55
Назва деталі
Прокладка поворотного угольника
Заводський номер
СДМ7-1591А
Кількість на модель
4
№
56
Назва деталі
Стяжний хомут
Заводський номер
А23.07.150
Кількість на модель
2
№
57
Назва деталі
Болт M7796-7012.2×__NT__3__ ГОСТ 35.56.05
Заводський номер
Болт М12.2х35.56.05 ГОСТ 7796-70
Кількість на модель
2
№
58
Назва деталі
Гайка М22х1,5.2а.6.05 ГОСТ 2526-70
Заводський номер
Гайка М22х1,5.2а.6.05 ГОСТ 2526-70
Кількість на модель
2
№
59
Назва деталі
Шайба 10.65Г.05 ГОСТ
Заводський номер
Шайба 10.65Г.05 ГОСТ 6402-70
Кількість на модель
1
№
60
Назва деталі
Шайба 12.65Г.05 ГОСТ
Заводський номер
Шайба 12.65Г.05 ГОСТ 6402-70
Кількість на модель
2
№
61
Назва деталі
Зубчастий ремінь 11-16х11х1450 ГОСТ 5813-64
Заводський номер
Ремень зубчатый 11-16х11х1450 ГОСТ 5813-
Кількість на модель
2
№
62
Назва деталі
Болт M12x1,25.2x40.56.05 ГОСТ 7796-70
Заводський номер
Болт М12х1,25.2х40.56.05 ГОСТ 7796-70
Кількість на модель
6
№
63
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Водяний насос і вентилятор | 60-13001.20 | 1 | 1 | |||||
| 1 | Водяний насос | 60-13002.10 | 1 | 1 | 1 | |||
| 2 | Крильчатка | 60-13003.00 | 1 | 1 | 2 | |||
| 3 | Крильчатка водяного насоса | 60-13104.00 | 1 | 1 | 3 | |||
| 4 | Ущільнювальна шайба | 14-1312 | 1 | 1 | 4 | |||
| 5 | Опорна пружина | 14-1313 | 1 | 1 | 5 | |||
| 6 | Обойма сальника | СМД1-1314 | 1 | 1 | 6 | |||
| 7 | Кільце манжети | СМД1-1315 | 1 | 1 | 7 | |||
| 8 | Манжета сальника | СМД1-1316 | 1 | 1 | 8 | |||
| 9 | Стопорне кільце | СМД1-1317 | 1 | 1 | 9 | |||
| 10 | Корпус водяного насоса | 60-13023.10 | 1 | 1 | 10 | |||
| 11 | Корпус водяного насоса | 60-13101.01 | 1 | 1 | 11 | |||
| 12 | Опорна втулка | 60-13106.00 | 1 | 1 | 12 | |||
| 13 | Гайка М8.2.6.05 ГОСТ 2524-70 | Гайка М8.2.6.05 ГОСТ 2524-70 | 6 | 6 | 13 | |||
| 14 | Шайба 8.65Г.05 ГОСТ | Шайба 8.65Г.05 ГОСТ 6402-70 | 6 | 6 | 14 | |||
| 15 | Шпилька БМ8 То/2х16 (8/12)х055 ГОСТ 11765-66 | Шпилька БМ8 То/2х16 (8/12)х055 ГОСТ 1176 | 6 | 6 | 15 | |||
| 16 | Валик водяного насоса | 60-13105.00 | 1 | 1 | 16 | |||
| 17 | Втулка шківа вентилятора | 60-13110.00 | 1 | 1 | 17 | |||
| 18 | Прокладка | 60-13130.10 | 1 | 1 | 18 | |||
| 19 | Кришка водяного насоса | 60-13147.20 | 1 | 1 | 19 | |||
| 20 | Шайба | 14-1362 | 1 | 1 | 20 | |||
| 21 | Кінцевий ніпель (475313148) | Н-6081А | 1 | 1 | 21 | |||
| 22 | Диск | ШШС9Х20Х2 | 1 | 1 | 22 | |||
| 23 | Кільце Б | 14-1359-1 | 1 | 1 | 23 | |||
| 24 | Болт M7796-708.2×__NT__3__ ГОСТ 20.56.029 | Болт М8.2х20.56.029 ГОСТ 7796-70 | 1 | 1 | 24 | |||
| 25 | Гайка М18х1,5.64.6.016 ГОСТ 5933-62 | Гайка М18х1,5.64.6.016 ГОСТ 5933-62 | 1 | 1 | 25 | |||
| 26 | Шайба 8.65Г.05 ГОСТ | Шайба 8.65Г.05 ГОСТ 6402-73 | 1 | 1 | 26 | |||
| 27 | Сегментна шпонка 6Х11 ГОСТ 8795-68 | Шпонка сегментная 6х11 ГОСТ 8795-68 | 1 | 1 | 27 | |||
| 28 | Шплінт 4х28 ГОСТ 397-66 | Шплинт 4х28 ГОСТ 397-66 | 1 | 1 | 28 | |||
| 29 | Манжета 1-45х65-1 ГОСТ8752-70 | Манжета 1-45х65-1 ГОСТ 8752-70 | 1 | 1 | 29 | |||
| 30 | Манжета 1-20х40-1 ГОСТ8752-70 | Манжета 1-20х40-1 ГОСТ 8752-70 | 1 | 1 | 30 | |||
| 31 | Підшипник ГОСТ | Подшипник 305 ГОСТ 8338-57 | 2 | 2 | 31 | |||
| 32 | Кутник кінцевий | 60-29134.00 | 1 | 1 | 32 | |||
| 33 | Вентилятор | 60-18010.10 | 1 | 1 | 33 | |||
| 34 | Натяжний ролик | 60-13011.40 | 1 | 1 | 34 | |||
| 35 | Натяжний ролик | 60-13119.40 | 1 | 1 | 35 | |||
| 36 | Ось | 60-13120.30 | 1 | 1 | 36 | |||
| 37 | Розпірне кільце | 60-13125.10 | 1 | 1 | 37 | |||
| 38 | Кришка | 60-13153.20 | 1 | 1 | 38 | |||
| 39 | Щиток | 60.13170.00 | 1 | 1 | 39 | |||
| 40 | Болт M8,2x10.56.029 ГОСТ 7796-70 | Болт М8,2х10.56.029 ГОСТ 7796-70 | 2 | 2 | 40 | |||
| 42 | Шайба 8Х1,5-015 ГОСТ 10450-68 | Шайба 8х1,5-015 ГОСТ 10450-68 | 2 | 2 | 42 | |||
| 43 | Кільце Б13942-68 ГОСТ 25 | 60-13151.00 | 1 | 1 | 43 | |||
| 44 | Підшипник 180505УС17 ГОСТ 8882-58 | Подшипник 180505УС17 ГОСТ 8882-58 | 2 | 2 | 44 | |||
| 45 | Трубка подвода масла к водяному насосу | 60-13024.00 | 1 | 1 | 45 | |||
| 46 | Шків вентилятора | 60-13102.40 | 1 | 1 | 46 | |||
| 47 | Кронштейн натяжного ролика | 60-13108.20 | 1 | 1 | 47 | |||
| 48 | Диск | 60-13124.00 | 1 | 1 | 48 | |||
| 49 | Болт натягу ременя | 60-13126.00 | 1 | 1 | 49 | |||
| 50 | З'єднувальний шланг | 60-13150.00 | 1 | 1 | 50 | |||
| 51 | Стопорна шайба | 60-13157.00 | 2 | 2 | 51 | |||
| 52 | Права прокладка | 60-13164.00 | 1 | 1 | 52 | |||
| 53 | Прокладка ліва | 60-13167.00 | 1 | 1 | 53 | |||
| 54 | Накидна гайка | 60-13169.00 | 1 | 1 | 54 | |||
| 55 | Затискний болт | 60-15190.00 | 1 | 1 | 55 | |||
| 56 | Прокладка поворотного угольника | СДМ7-1591А | 4 | 4 | 56 | |||
| 57 | Стяжний хомут | А23.07.150 | 2 | 2 | 57 | |||
| 58 | Болт M7796-7012.2×__NT__3__ ГОСТ 35.56.05 | Болт М12.2х35.56.05 ГОСТ 7796-70 | 2 | 2 | 58 | |||
| 59 | Гайка М22х1,5.2а.6.05 ГОСТ 2526-70 | Гайка М22х1,5.2а.6.05 ГОСТ 2526-70 | 2 | 2 | 59 | |||
| 60 | Шайба 10.65Г.05 ГОСТ | Шайба 10.65Г.05 ГОСТ 6402-70 | 1 | 1 | 60 | |||
| 61 | Шайба 12.65Г.05 ГОСТ | Шайба 12.65Г.05 ГОСТ 6402-70 | 2 | 2 | 61 | |||
| 62 | Зубчастий ремінь 11-16х11х1450 ГОСТ 5813-64 | Ремень зубчатый 11-16х11х1450 ГОСТ 5813- | 2 | 2 | 62 | |||
| 63 | Болт M12x1,25.2x40.56.05 ГОСТ 7796-70 | Болт М12х1,25.2х40.56.05 ГОСТ 7796-70 | 6 | 6 | 63 |
