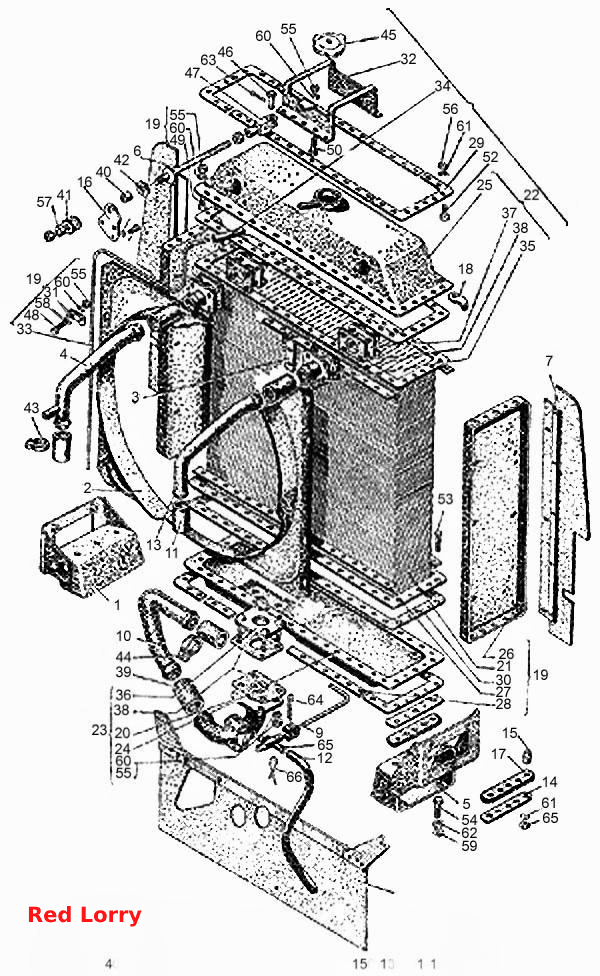

Система охолодження двигуна 150.13.001-1 А
100%
Назва деталі
Система охолодження двигуна СМД-62 з уніфікованим радіатором
Заводський номер
150.13.001-1А
Кількість на модель
1
№
Назва деталі
Кронштейн радіатора та огорожі в зборі, лівий
Заводський номер
150.13.012
Кількість на модель
1
№
1
Назва деталі
Корпус вентилятора в зборі
Заводський номер
150.13.015-2
Кількість на модель
1
№
2
Назва деталі
Кронштейн троса в зборі
Заводський номер
150.13.019-2
Кількість на модель
1
№
3
Назва деталі
Водовідвідна труба ліва у зборі
Заводський номер
150.13.021-1
Кількість на модель
1
№
4
Назва деталі
Кронштейн радіатора та огорожі в зборі, правий
Заводський номер
150.13.022-1
Кількість на модель
1
№
5
Назва деталі
Тяга радіатора в зборі
Заводський номер
150.13.025-1
Кількість на модель
1
№
6
Назва деталі
Перегородка в зборі
Заводський номер
150.13.030
Кількість на модель
2
№
7
Назва деталі
Нижня перегородка у зборі
Заводський номер
150.13.032
Кількість на модель
1
№
8
Назва деталі
Рукоятка в зборі
Заводський номер
150.13.034А
Кількість на модель
1
№
9
Назва деталі
Водопровідна труба
Заводський номер
150.13.107-3
Кількість на модель
1
№
10
Назва деталі
Шланг
Заводський номер
150.13.114
Кількість на модель
4
№
11
Назва деталі
Шланг
Заводський номер
150.13.125-1
Кількість на модель
2
№
12
Назва деталі
Права водовідвідна труба
Заводський номер
150.13.132-1
Кількість на модель
1
№
13
Назва деталі
Пластина
Заводський номер
150.13.134
Кількість на модель
4
№
14
Назва деталі
Розпірна втулка
Заводський номер
150.13.136
Кількість на модель
6
№
15
Назва деталі
Кронштейн тяги радіатора
Заводський номер
150.13.137-3
Кількість на модель
1
№
16
Назва деталі
Подушка радіатора
Заводський номер
150.13.138
Кількість на модель
4
№
17
Назва деталі
Зачеп
Заводський номер
150.13.161-1
Кількість на модель
2
№
18
Назва деталі
Водяний радіатор у зборі
Заводський номер
150У.13.010-1/150У.13.010-1Т
Кількість на модель
1
№
19
Назва деталі
Патрубок
Заводський номер
150У.13.017
Кількість на модель
1
№
20
Назва деталі
Серцевина водяного радіатора
Заводський номер
150У.13.020/150У.13.020Т
Кількість на модель
1
№
21
Назва деталі
Верхній бак радіатора в зборі
Заводський номер
150У.13.030-1
Кількість на модель
1
№
22
Назва деталі
Нижній бак радіатора в зборі
Заводський номер
150У.13.040
Кількість на модель
1
№
23
Назва деталі
Нижній бак радіатора
Заводський номер
150У.13.102
Кількість на модель
1
№
24
Назва деталі
Верхній бак радіатора
Заводський номер
150У.13.105-1
Кількість на модель
1
№
25
Назва деталі
Опора радіатора
Заводський номер
150У.13.139
Кількість на модель
2
№
26
Назва деталі
Внутрішня накладка
Заводський номер
150У.13.232
Кількість на модель
4
№
27
Назва деталі
Зовнішня накладка
Заводський номер
150У.13.233
Кількість на модель
4
№
28
Назва деталі
Кутова накладка
Заводський номер
150У.13.234
Кількість на модель
4
№
29
Назва деталі
Укладання баків
Заводський номер
150У.13.236
Кількість на модель
4
№
30
Назва деталі
Скоба
Заводський номер
150У.13.237
Кількість на модель
2
№
31
Назва деталі
Кронштейн
Заводський номер
150У.13.263-1
Кількість на модель
3
№
32
Назва деталі
Паровідвідна трубка
Заводський номер
150У.13.309-2
Кількість на модель
1
№
33
Назва деталі
З'єднувальна трубка
Заводський номер
150У.13.313
Кількість на модель
1
№
34
Назва деталі
Патрубок верхнього бака
Заводський номер
150У.13.315
Кількість на модель
2
№
35
Назва деталі
Фланець у зборі
Заводський номер
85У.13.340
Кількість на модель
1
№
36
Назва деталі
Фланець у зборі
Заводський номер
85У.13.342
Кількість на модель
1
№
37
Назва деталі
Прокладка
Заводський номер
М04У.13.133
Кількість на модель
7
№
38
Назва деталі
Шланг
Заводський номер
125.13.256
Кількість на модель
2
№
39
Назва деталі
Розпірна втулка
Заводський номер
125.13.262
Кількість на модель
1
№
40
Назва деталі
Диск
Заводський номер
74.13.427
Кількість на модель
2
№
41
Назва деталі
Амортизатор тяги радіатора
Заводський номер
74.13.430
Кількість на модель
2
№
42
Назва деталі
Стяжний хомут
Заводський номер
А23.02.180
Кількість на модель
8
№
43
Назва деталі
Стяжний хомут
Заводський номер
А23.02.200
Кількість на модель
4
№
44
Назва деталі
Кришка
Заводський номер
А21.05.480
Кількість на модель
1
№
45
Назва деталі
Палець
Заводський номер
5.21.170
Кількість на модель
1
№
46
Назва деталі
Вилка
Заводський номер
5.21.181
Кількість на модель
1
№
47
Назва деталі
Болт M7796-708-6g×__NT__3__ ГОСТ 16.66
Заводський номер
Болт М8-6gх16.66 ГОСТ 7796-70
Кількість на модель
3
№
48
Назва деталі
Болт M8-6gH25, ГОСТ 66
Заводський номер
Болт М8-6gх25,66 ГОСТ 7796-70
Кількість на модель
66
№
49
Назва деталі
Болт M7796-708-6g×__NT__3__ ГОСТ 30.66
Заводський номер
Болт М8-6gх30.66 ГОСТ 7796-70
Кількість на модель
10
№
50
Назва деталі
Болт M7796-7010-6g×__NT__3__ ГОСТ 20.66
Заводський номер
Болт М10-6gх20.66 ГОСТ 7796-70
Кількість на модель
3
№
51
Назва деталі
Болт M7796-7010-6g×__NT__3__ ГОСТ 25.66
Заводський номер
Болт М10-6gх25.66 ГОСТ 7796-70
Кількість на модель
6
№
52
Назва деталі
Болт M7795-7010-6g×__NT__3__ ГОСТ 65.66
Заводський номер
Болт М10-6gх65.66 ГОСТ 7795-70
Кількість на модель
6
№
53
Назва деталі
Болт M7706-7012-6g×__NT__3__ ГОСТ 25.88.35
Заводський номер
Болт М12-6gх25.88.35 ГОСТ 7706-70
Кількість на модель
6
№
54
Назва деталі
Гайка М8-7Н.6 ГОСТ 5915-70
Заводський номер
Гайка М8-7Н.6 ГОСТ 5915-70
Кількість на модель
93
№
55
Назва деталі
Гайка М10-7Н.6 ГОСТ 5915-70
Заводський номер
Гайка М10-7Н.6 ГОСТ 5915-70
Кількість на модель
12
№
56
Назва деталі
Гайка М12-6Н.8 ГОСТ 5927-70
Заводський номер
Гайка М12-6Н.8 ГОСТ 5927-70
Кількість на модель
3
№
57
Назва деталі
Шайба ГОСТ
Заводський номер
Шайба 8-010 ГОСТ 11371-68
Кількість на модель
5
№
58
Назва деталі
Шайба ГОСТ
Заводський номер
Шайба 12-010 ГОСТ 11371-68
Кількість на модель
6
№
59
Назва деталі
Шайба 8.65Г.05 ГОСТ
Заводський номер
Шайба 8.65Г.05 ГОСТ 6402-70
Кількість на модель
93
№
60
Назва деталі
Шайба 10.65Г.05 ГОСТ
Заводський номер
Шайба 10.65Г.05 ГОСТ 6402-70
Кількість на модель
21
№
61
Назва деталі
Шайба 12.65Г.05 ГОСТ
Заводський номер
Шайба 12.65Г.05 ГОСТ 6402-70
Кількість на модель
6
№
62
Назва деталі
Шплінт 3,2х20 ГОСТ 397-66
Заводський номер
Шплинт 3,2х20 ГОСТ 397-66
Кількість на модель
1
№
63
Назва деталі
Шплінт 6,3х20.001 ГОСТ 397-66
Заводський номер
Шплинт 6,3х20.001 ГОСТ 397-66
Кількість на модель
1
№
64
Назва деталі
Зберігай біля зливного отвору
Заводський номер
КРС-3/8"
Кількість на модель
1
№
65
Назва деталі
Дріт
Заводський номер
ПЖ1,6х150
Кількість на модель
3
№
66
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Система охолодження двигуна СМД-62 з уніфікованим радіатором | 150.13.001-1А | 1 | 1 | |||||
| 1 | Кронштейн радіатора та огорожі в зборі, лівий | 150.13.012 | 1 | 1 | 1 | |||
| 2 | Корпус вентилятора в зборі | 150.13.015-2 | 1 | 1 | 2 | |||
| 3 | Кронштейн троса в зборі | 150.13.019-2 | 1 | 1 | 3 | |||
| 4 | Водовідвідна труба ліва у зборі | 150.13.021-1 | 1 | 1 | 4 | |||
| 5 | Кронштейн радіатора та огорожі в зборі, правий | 150.13.022-1 | 1 | 1 | 5 | |||
| 6 | Тяга радіатора в зборі | 150.13.025-1 | 1 | 1 | 6 | |||
| 7 | Перегородка в зборі | 150.13.030 | 2 | 2 | 7 | |||
| 8 | Нижня перегородка у зборі | 150.13.032 | 1 | 1 | 8 | |||
| 9 | Рукоятка в зборі | 150.13.034А | 1 | 1 | 9 | |||
| 10 | Водопровідна труба | 150.13.107-3 | 1 | 1 | 10 | |||
| 11 | Шланг | 150.13.114 | 4 | 4 | 11 | |||
| 12 | Шланг | 150.13.125-1 | 2 | 2 | 12 | |||
| 13 | Права водовідвідна труба | 150.13.132-1 | 1 | 1 | 13 | |||
| 14 | Пластина | 150.13.134 | 4 | 4 | 14 | |||
| 15 | Розпірна втулка | 150.13.136 | 6 | 6 | 15 | |||
| 16 | Кронштейн тяги радіатора | 150.13.137-3 | 1 | 1 | 16 | |||
| 17 | Подушка радіатора | 150.13.138 | 4 | 4 | 17 | |||
| 18 | Зачеп | 150.13.161-1 | 2 | 2 | 18 | |||
| 19 | Водяний радіатор у зборі | 150У.13.010-1/150У.13.010-1Т | 1 | 1 | 19 | |||
| 20 | Патрубок | 150У.13.017 | 1 | 1 | 20 | |||
| 21 | Серцевина водяного радіатора | 150У.13.020/150У.13.020Т | 1 | 1 | 21 | |||
| 22 | Верхній бак радіатора в зборі | 150У.13.030-1 | 1 | 1 | 22 | |||
| 23 | Нижній бак радіатора в зборі | 150У.13.040 | 1 | 1 | 23 | |||
| 24 | Нижній бак радіатора | 150У.13.102 | 1 | 1 | 24 | |||
| 25 | Верхній бак радіатора | 150У.13.105-1 | 1 | 1 | 25 | |||
| 26 | Опора радіатора | 150У.13.139 | 2 | 2 | 26 | |||
| 27 | Внутрішня накладка | 150У.13.232 | 4 | 4 | 27 | |||
| 28 | Зовнішня накладка | 150У.13.233 | 4 | 4 | 28 | |||
| 29 | Кутова накладка | 150У.13.234 | 4 | 4 | 29 | |||
| 30 | Укладання баків | 150У.13.236 | 4 | 4 | 30 | |||
| 31 | Скоба | 150У.13.237 | 2 | 2 | 31 | |||
| 32 | Кронштейн | 150У.13.263-1 | 3 | 3 | 32 | |||
| 33 | Паровідвідна трубка | 150У.13.309-2 | 1 | 1 | 33 | |||
| 34 | З'єднувальна трубка | 150У.13.313 | 1 | 1 | 34 | |||
| 35 | Патрубок верхнього бака | 150У.13.315 | 2 | 2 | 35 | |||
| 36 | Фланець у зборі | 85У.13.340 | 1 | 1 | 36 | |||
| 37 | Фланець у зборі | 85У.13.342 | 1 | 1 | 37 | |||
| 38 | Прокладка | М04У.13.133 | 7 | 7 | 38 | |||
| 39 | Шланг | 125.13.256 | 2 | 2 | 39 | |||
| 40 | Розпірна втулка | 125.13.262 | 1 | 1 | 40 | |||
| 41 | Диск | 74.13.427 | 2 | 2 | 41 | |||
| 42 | Амортизатор тяги радіатора | 74.13.430 | 2 | 2 | 42 | |||
| 43 | Стяжний хомут | А23.02.180 | 8 | 8 | 43 | |||
| 44 | Стяжний хомут | А23.02.200 | 4 | 4 | 44 | |||
| 45 | Кришка | А21.05.480 | 1 | 1 | 45 | |||
| 46 | Палець | 5.21.170 | 1 | 1 | 46 | |||
| 47 | Вилка | 5.21.181 | 1 | 1 | 47 | |||
| 48 | Болт M7796-708-6g×__NT__3__ ГОСТ 16.66 | Болт М8-6gх16.66 ГОСТ 7796-70 | 3 | 3 | 48 | |||
| 49 | Болт M8-6gH25, ГОСТ 66 | Болт М8-6gх25,66 ГОСТ 7796-70 | 66 | 66 | 49 | |||
| 50 | Болт M7796-708-6g×__NT__3__ ГОСТ 30.66 | Болт М8-6gх30.66 ГОСТ 7796-70 | 10 | 10 | 50 | |||
| 51 | Болт M7796-7010-6g×__NT__3__ ГОСТ 20.66 | Болт М10-6gх20.66 ГОСТ 7796-70 | 3 | 3 | 51 | |||
| 52 | Болт M7796-7010-6g×__NT__3__ ГОСТ 25.66 | Болт М10-6gх25.66 ГОСТ 7796-70 | 6 | 6 | 52 | |||
| 53 | Болт M7795-7010-6g×__NT__3__ ГОСТ 65.66 | Болт М10-6gх65.66 ГОСТ 7795-70 | 6 | 6 | 53 | |||
| 54 | Болт M7706-7012-6g×__NT__3__ ГОСТ 25.88.35 | Болт М12-6gх25.88.35 ГОСТ 7706-70 | 6 | 6 | 54 | |||
| 55 | Гайка М8-7Н.6 ГОСТ 5915-70 | Гайка М8-7Н.6 ГОСТ 5915-70 | 93 | 93 | 55 | |||
| 56 | Гайка М10-7Н.6 ГОСТ 5915-70 | Гайка М10-7Н.6 ГОСТ 5915-70 | 12 | 12 | 56 | |||
| 57 | Гайка М12-6Н.8 ГОСТ 5927-70 | Гайка М12-6Н.8 ГОСТ 5927-70 | 3 | 3 | 57 | |||
| 58 | Шайба ГОСТ | Шайба 8-010 ГОСТ 11371-68 | 5 | 5 | 58 | |||
| 59 | Шайба ГОСТ | Шайба 12-010 ГОСТ 11371-68 | 6 | 6 | 59 | |||
| 60 | Шайба 8.65Г.05 ГОСТ | Шайба 8.65Г.05 ГОСТ 6402-70 | 93 | 93 | 60 | |||
| 61 | Шайба 10.65Г.05 ГОСТ | Шайба 10.65Г.05 ГОСТ 6402-70 | 21 | 21 | 61 | |||
| 62 | Шайба 12.65Г.05 ГОСТ | Шайба 12.65Г.05 ГОСТ 6402-70 | 6 | 6 | 62 | |||
| 63 | Шплінт 3,2х20 ГОСТ 397-66 | Шплинт 3,2х20 ГОСТ 397-66 | 1 | 1 | 63 | |||
| 64 | Шплінт 6,3х20.001 ГОСТ 397-66 | Шплинт 6,3х20.001 ГОСТ 397-66 | 1 | 1 | 64 | |||
| 65 | Зберігай біля зливного отвору | КРС-3/8" | 1 | 1 | 65 | |||
| 66 | Дріт | ПЖ1,6х150 | 3 | 3 | 66 |
