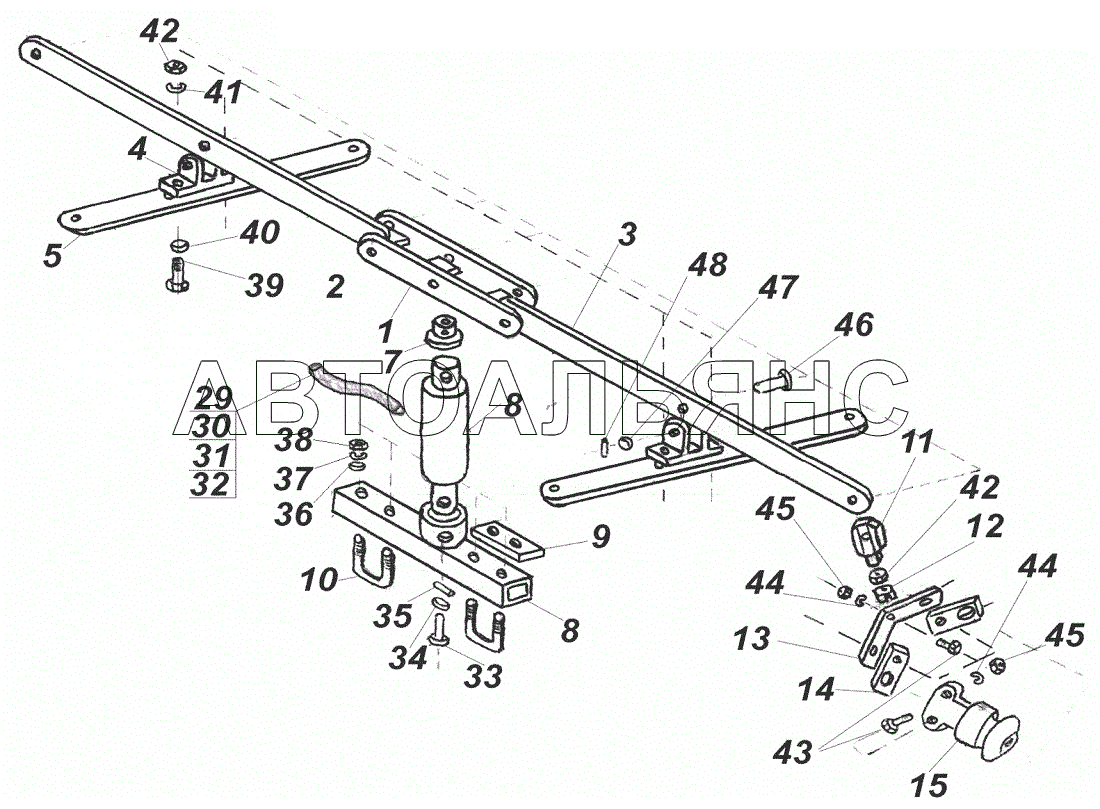

СИСТЕМА ТЕХНОЛОГІЧНОГО РОЗРИВУ
100%
Назва деталі
Поперечина
Заводський номер
СП-6.21.400
Кількість на модель
1
№
1
Назва деталі
Права планка
Заводський номер
СП-6.21.006
Кількість на модель
1
№
2
Назва деталі
Ліва планка
Заводський номер
СП-6.21.007
Кількість на модель
1
№
3
Назва деталі
Стійка
Заводський номер
СП-6.21.100
Кількість на модель
2
№
4
Назва деталі
Поперечина
Заводський номер
СП-6.21.003
Кількість на модель
2
№
5
Назва деталі
Кронштейн
Заводський номер
СП-6.21.300
Кількість на модель
1
№
6
Назва деталі
Втулка
Заводський номер
СП-6.21.009
Кількість на модель
2
№
7
Назва деталі
Гідроциліндр
Заводський номер
Гидроцилиндр 42/32х20х87
Кількість на модель
1
№
8
Назва деталі
Планка
Заводський номер
СП-6.21.034
Кількість на модель
2
№
9
Назва деталі
Хомут
Заводський номер
СП-6.21.033
Кількість на модель
2
№
10
Назва деталі
Тяга
Заводський номер
СП-6.21.001
Кількість на модель
2
№
11
Назва деталі
Наконечник
Заводський номер
СП-6.21.002
Кількість на модель
2
№
12
Назва деталі
Пластина
Заводський номер
СП-4.21.108
Кількість на модель
2
№
13
Назва деталі
Засувка
Заводський номер
СП-6.21.005
Кількість на модель
4
№
14
Назва деталі
Напівформа
Заводський номер
СП-6.21.004
Кількість на модель
8
№
15
Назва деталі
РВД
Заводський номер
РВД
Кількість на модель
2
№
29
Назва деталі
Штуцер
Заводський номер
СT12.00.014
Кількість на модель
2
№
30
Назва деталі
Клапан
Заводський номер
Клапан
Кількість на модель
2
№
31
Назва деталі
Палець
Заводський номер
494363-01
Кількість на модель
1
№
33
Назва деталі
Диск
Заводський номер
646232
Кількість на модель
2
№
34
Назва деталі
Шплінт
Заводський номер
Шплинт 3,2х30-019
Кількість на модель
2
№
35
Назва деталі
Диск
Заводський номер
646492
Кількість на модель
4
№
36
Назва деталі
Диск G
Заводський номер
Шайба 8.65Г
Кількість на модель
4
№
37
Назва деталі
Гайка М8-6Н
Заводський номер
Гайка М8-6Н
Кількість на модель
4
№
38
Назва деталі
гвинт
Заводський номер
Болт М10-6gx25
Кількість на модель
8
№
39
Назва деталі
Диск
Заводський номер
646981
Кількість на модель
16
№
40
Назва деталі
Диск G
Заводський номер
Шайба 10.65Г
Кількість на модель
8
№
41
Назва деталі
Горіх
Заводський номер
Гайка М10-6Н
Кількість на модель
10
№
42
Назва деталі
Болт M
Заводський номер
Болт М6-6gx25
Кількість на модель
12
№
43
Назва деталі
Диск G
Заводський номер
Шайба 6.65Г
Кількість на модель
12
№
44
Назва деталі
Горіх
Заводський номер
Гайка М6-6Н
Кількість на модель
12
№
45
Назва деталі
Ось
Заводський номер
СП-6.21.008
Кількість на модель
9
№
46
Назва деталі
Диск
Заводський номер
646082
Кількість на модель
26
№
47
Назва деталі
Шплінт
Заводський номер
Шплинт 2х16-019
Кількість на модель
9
№
48
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Поперечина | СП-6.21.400 | 1 | 1 | 1 | |||
| 2 | Права планка | СП-6.21.006 | 1 | 1 | 2 | |||
| 3 | Ліва планка | СП-6.21.007 | 1 | 1 | 3 | |||
| 4 | Стійка | СП-6.21.100 | 2 | 2 | 4 | |||
| 5 | Поперечина | СП-6.21.003 | 2 | 2 | 5 | |||
| 6 | Кронштейн | СП-6.21.300 | 1 | 1 | 6 | |||
| 7 | Втулка | СП-6.21.009 | 2 | 2 | 7 | |||
| 8 | Гідроциліндр | Гидроцилиндр 42/32х20х87 | 1 | 1 | 8 | |||
| 9 | Планка | СП-6.21.034 | 2 | 2 | 9 | |||
| 10 | Хомут | СП-6.21.033 | 2 | 2 | 10 | |||
| 11 | Тяга | СП-6.21.001 | 2 | 2 | 11 | |||
| 12 | Наконечник | СП-6.21.002 | 2 | 2 | 12 | |||
| 13 | Пластина | СП-4.21.108 | 2 | 2 | 13 | |||
| 14 | Засувка | СП-6.21.005 | 4 | 4 | 14 | |||
| 15 | Напівформа | СП-6.21.004 | 8 | 8 | 15 | |||
| 29 | РВД | РВД | 2 | 2 | 29 | |||
| 30 | Штуцер | СT12.00.014 | 2 | 2 | 30 | |||
| 31 | Клапан | Клапан | 2 | 2 | 31 | |||
| 33 | Палець | 494363-01 | 1 | 1 | 33 | |||
| 34 | Диск | 646232 | 2 | 2 | 34 | |||
| 35 | Шплінт | Шплинт 3,2х30-019 | 2 | 2 | 35 | |||
| 36 | Диск | 646492 | 4 | 4 | 36 | |||
| 37 | Диск G | Шайба 8.65Г | 4 | 4 | 37 | |||
| 38 | Гайка М8-6Н | Гайка М8-6Н | 4 | 4 | 38 | |||
| 39 | гвинт | Болт М10-6gx25 | 8 | 8 | 39 | |||
| 40 | Диск | 646981 | 16 | 16 | 40 | |||
| 41 | Диск G | Шайба 10.65Г | 8 | 8 | 41 | |||
| 42 | Горіх | Гайка М10-6Н | 10 | 10 | 42 | |||
| 43 | Болт M | Болт М6-6gx25 | 12 | 12 | 43 | |||
| 44 | Диск G | Шайба 6.65Г | 12 | 12 | 44 | |||
| 45 | Горіх | Гайка М6-6Н | 12 | 12 | 45 | |||
| 46 | Ось | СП-6.21.008 | 9 | 9 | 46 | |||
| 47 | Диск | 646082 | 26 | 26 | 47 | |||
| 48 | Шплінт | Шплинт 2х16-019 | 9 | 9 | 48 |
