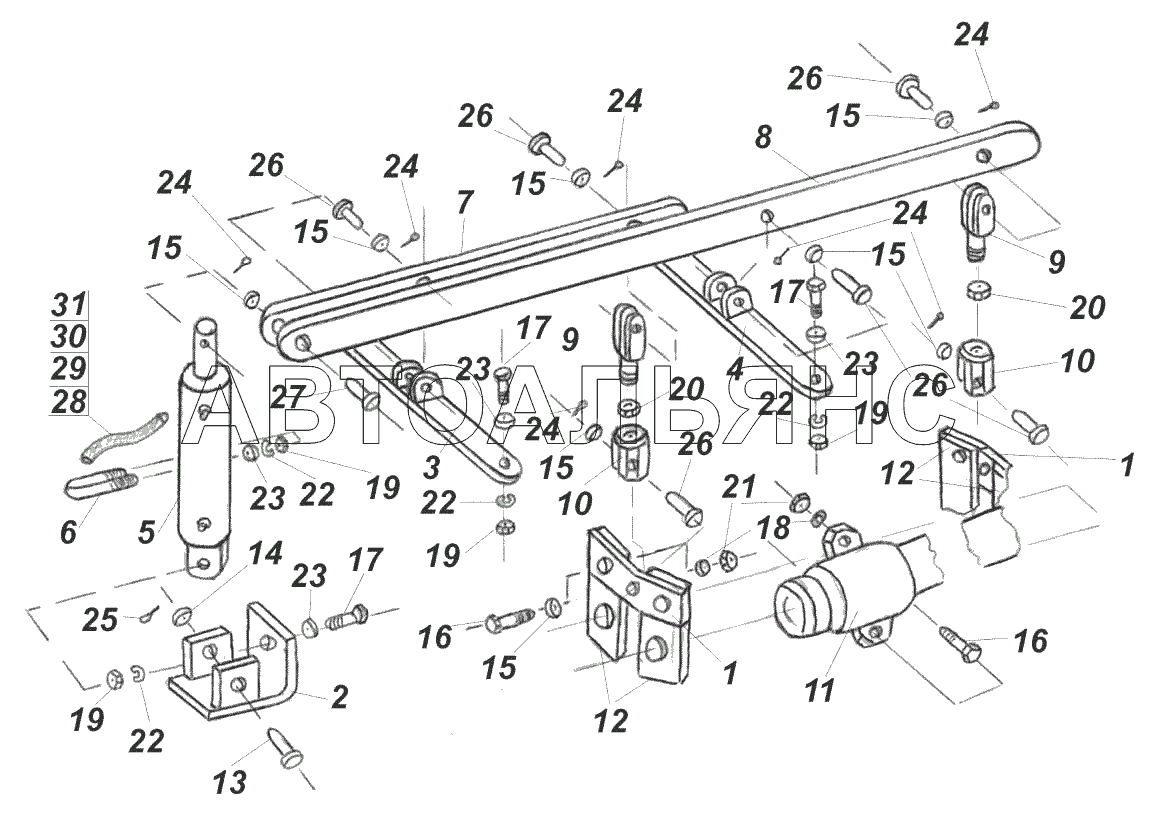

СИСТЕМА ТЕХНОЛОГІЧНОГО РОЗРИВУ
100%
Назва деталі
Пластина
Заводський номер
СП-4.21.108
Кількість на модель
2
№
1
Назва деталі
Опора
Заводський номер
СП-4.21.200
Кількість на модель
1
№
2
Назва деталі
Поперечина
Заводський номер
СП-4.21.300
Кількість на модель
1
№
3
Назва деталі
Поперечина
Заводський номер
СП-4.21.30-01
Кількість на модель
1
№
4
Назва деталі
Гідроциліндр
Заводський номер
Гидроцилиндр 42/32х20х87
Кількість на модель
1
№
5
Назва деталі
Хомут
Заводський номер
СП-4.21.001
Кількість на модель
1
№
6
Назва деталі
Планка
Заводський номер
СП-3.21.005/СП-4.21.005
Кількість на модель
1
№
7
Назва деталі
Планка
Заводський номер
СП-3.21.006/СП-4.21.006
Кількість на модель
1
№
8
Назва деталі
Тяга
Заводський номер
СП-4.21.007
Кількість на модель
2
№
9
Назва деталі
Наконечник
Заводський номер
СП-6.21.002
Кількість на модель
2
№
10
Назва деталі
Напівформа
Заводський номер
СП-6.21.004
Кількість на модель
8
№
11
Назва деталі
Засувка
Заводський номер
СП-6.21.005
Кількість на модель
4
№
12
Назва деталі
Ось
Заводський номер
494363
Кількість на модель
1
№
13
Назва деталі
Диск
Заводський номер
646232
Кількість на модель
2
№
14
Назва деталі
Диск
Заводський номер
646082
Кількість на модель
18
№
15
Назва деталі
Болт M
Заводський номер
Болт М6-6gx25
Кількість на модель
12
№
16
Назва деталі
Болт M8-6gx25
Заводський номер
Болт М8-6gx25
Кількість на модель
6
№
17
Назва деталі
Горіх
Заводський номер
Гайка М6-6Н
Кількість на модель
12
№
18
Назва деталі
Гайка М8-6Н
Заводський номер
Гайка М8-6Н
Кількість на модель
8
№
19
Назва деталі
Горіх
Заводський номер
Гайка М10-6Н
Кількість на модель
2
№
20
Назва деталі
Диск G
Заводський номер
Шайба 6.65Г
Кількість на модель
12
№
21
Назва деталі
Диск G
Заводський номер
Шайба 8.65Г
Кількість на модель
8
№
22
Назва деталі
Диск
Заводський номер
646492
Кількість на модель
12
№
23
Назва деталі
Шплінт 2х16
Заводський номер
Шплинт 2х16
Кількість на модель
7
№
24
Назва деталі
Шплінт
Заводський номер
Шплинт 3,2х30
Кількість на модель
2
№
25
Назва деталі
Ось
Заводський номер
Ось 6-6h12х25
Кількість на модель
6
№
26
Назва деталі
Ось
Заводський номер
Ось 6-6h12х30
Кількість на модель
1
№
27
Назва деталі
Pvd
Заводський номер
PВД
Кількість на модель
2
№
28
Назва деталі
Штуцер
Заводський номер
CT12.00.014
Кількість на модель
2
№
29
Назва деталі
Клапан
Заводський номер
Клапан
Кількість на модель
2
№
30
Назва деталі
Клапан
Заводський номер
Клапан
Кількість на модель
2
№
31
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Пластина | СП-4.21.108 | 2 | 2 | 1 | |||
| 2 | Опора | СП-4.21.200 | 1 | 1 | 2 | |||
| 3 | Поперечина | СП-4.21.300 | 1 | 1 | 3 | |||
| 4 | Поперечина | СП-4.21.30-01 | 1 | 1 | 4 | |||
| 5 | Гідроциліндр | Гидроцилиндр 42/32х20х87 | 1 | 1 | 5 | |||
| 6 | Хомут | СП-4.21.001 | 1 | 1 | 6 | |||
| 7 | Планка | СП-3.21.005/СП-4.21.005 | 1 | 1 | 7 | |||
| 8 | Планка | СП-3.21.006/СП-4.21.006 | 1 | 1 | 8 | |||
| 9 | Тяга | СП-4.21.007 | 2 | 2 | 9 | |||
| 10 | Наконечник | СП-6.21.002 | 2 | 2 | 10 | |||
| 11 | Напівформа | СП-6.21.004 | 8 | 8 | 11 | |||
| 12 | Засувка | СП-6.21.005 | 4 | 4 | 12 | |||
| 13 | Ось | 494363 | 1 | 1 | 13 | |||
| 14 | Диск | 646232 | 2 | 2 | 14 | |||
| 15 | Диск | 646082 | 18 | 18 | 15 | |||
| 16 | Болт M | Болт М6-6gx25 | 12 | 12 | 16 | |||
| 17 | Болт M8-6gx25 | Болт М8-6gx25 | 6 | 6 | 17 | |||
| 18 | Горіх | Гайка М6-6Н | 12 | 12 | 18 | |||
| 19 | Гайка М8-6Н | Гайка М8-6Н | 8 | 8 | 19 | |||
| 20 | Горіх | Гайка М10-6Н | 2 | 2 | 20 | |||
| 21 | Диск G | Шайба 6.65Г | 12 | 12 | 21 | |||
| 22 | Диск G | Шайба 8.65Г | 8 | 8 | 22 | |||
| 23 | Диск | 646492 | 12 | 12 | 23 | |||
| 24 | Шплінт 2х16 | Шплинт 2х16 | 7 | 7 | 24 | |||
| 25 | Шплінт | Шплинт 3,2х30 | 2 | 2 | 25 | |||
| 26 | Ось | Ось 6-6h12х25 | 6 | 6 | 26 | |||
| 27 | Ось | Ось 6-6h12х30 | 1 | 1 | 27 | |||
| 28 | Pvd | PВД | 2 | 2 | 28 | |||
| 29 | Штуцер | CT12.00.014 | 2 | 2 | 29 | |||
| 30 | Клапан | Клапан | 2 | 2 | 30 | |||
| 31 | Клапан | Клапан | 2 | 2 | 31 |
