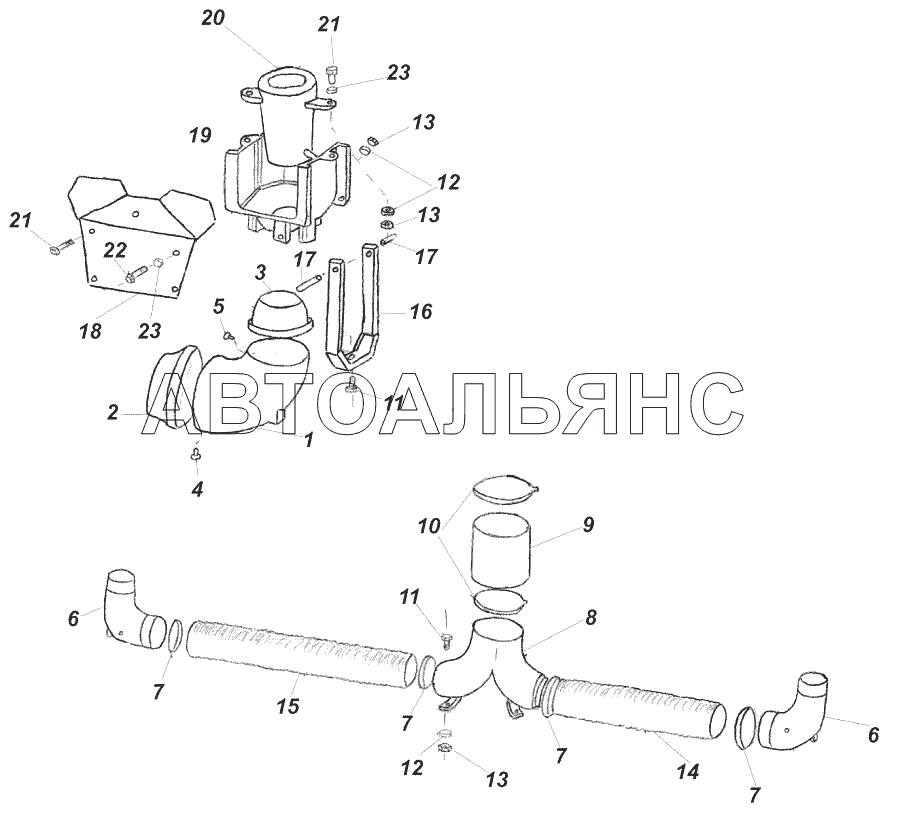

ІН'ЄКЦІЯ
100%
Назва деталі
Патрубок
Заводський номер
489902
Кількість на модель
2
№
1
Назва деталі
Насадка
Заводський номер
489903
Кількість на модель
2
№
2
Назва деталі
Насадка
Заводський номер
489901
Кількість на модель
2
№
3
Назва деталі
Саморізний гвинт
Заводський номер
Винт самонарезной 3х10
Кількість на модель
6
№
4
Назва деталі
Гвинт
Заводський номер
Шуруп 4х16
Кількість на модель
6
№
5
Назва деталі
Відвід у зборі
Заводський номер
489099
Кількість на модель
2
№
6
Назва деталі
Хомут
Заводський номер
СП-6.13.100
Кількість на модель
4
№
7
Назва деталі
Трійник для розподілу повітря
Заводський номер
496114-01
Кількість на модель
1
№
8
Назва деталі
Гумова манжета
Заводський номер
496744
Кількість на модель
1
№
9
Назва деталі
Хомут
Заводський номер
СП-6.13.100-01
Кількість на модель
2
№
10
Назва деталі
Bolt Mx
Заводський номер
Болт М8х30
Кількість на модель
4
№
11
Назва деталі
Шайба
Заводський номер
Шайба 8
Кількість на модель
22
№
12
Назва деталі
Гайка М8
Заводський номер
Гайка М8
Кількість на модель
22
№
13
Назва деталі
Права сполучна труба
Заводський номер
496742
Кількість на модель
1
№
14
Назва деталі
З'єднувальна труба, ліва
Заводський номер
496741
Кількість на модель
1
№
15
Назва деталі
Опорне кільце
Заводський номер
489302
Кількість на модель
2
№
16
Назва деталі
Штифт
Заводський номер
Штифт 6х20
Кількість на модель
4
№
17
Назва деталі
Кожух
Заводський номер
489098
Кількість на модель
2
№
18
Назва деталі
Корпус дифузора
Заводський номер
489063
Кількість на модель
2
№
19
Назва деталі
Дифузор
Заводський номер
489060
Кількість на модель
2
№
20
Назва деталі
Bolt Mx
Заводський номер
Болт М8х20
Кількість на модель
12
№
21
Назва деталі
Bolt Mx
Заводський номер
Болт М8х25
Кількість на модель
8
№
22
Назва деталі
Диск
Заводський номер
646492
Кількість на модель
24
№
23
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Патрубок | 489902 | 2 | 2 | 1 | |||
| 2 | Насадка | 489903 | 2 | 2 | 2 | |||
| 3 | Насадка | 489901 | 2 | 2 | 3 | |||
| 4 | Саморізний гвинт | Винт самонарезной 3х10 | 6 | 6 | 4 | |||
| 5 | Гвинт | Шуруп 4х16 | 6 | 6 | 5 | |||
| 6 | Відвід у зборі | 489099 | 2 | 2 | 6 | |||
| 7 | Хомут | СП-6.13.100 | 4 | 4 | 7 | |||
| 8 | Трійник для розподілу повітря | 496114-01 | 1 | 1 | 8 | |||
| 9 | Гумова манжета | 496744 | 1 | 1 | 9 | |||
| 10 | Хомут | СП-6.13.100-01 | 2 | 2 | 10 | |||
| 11 | Bolt Mx | Болт М8х30 | 4 | 4 | 11 | |||
| 12 | Шайба | Шайба 8 | 22 | 22 | 12 | |||
| 13 | Гайка М8 | Гайка М8 | 22 | 22 | 13 | |||
| 14 | Права сполучна труба | 496742 | 1 | 1 | 14 | |||
| 15 | З'єднувальна труба, ліва | 496741 | 1 | 1 | 15 | |||
| 16 | Опорне кільце | 489302 | 2 | 2 | 16 | |||
| 17 | Штифт | Штифт 6х20 | 4 | 4 | 17 | |||
| 18 | Кожух | 489098 | 2 | 2 | 18 | |||
| 19 | Корпус дифузора | 489063 | 2 | 2 | 19 | |||
| 20 | Дифузор | 489060 | 2 | 2 | 20 | |||
| 21 | Bolt Mx | Болт М8х20 | 12 | 12 | 21 | |||
| 22 | Bolt Mx | Болт М8х25 | 8 | 8 | 22 | |||
| 23 | Диск | 646492 | 24 | 24 | 23 |
