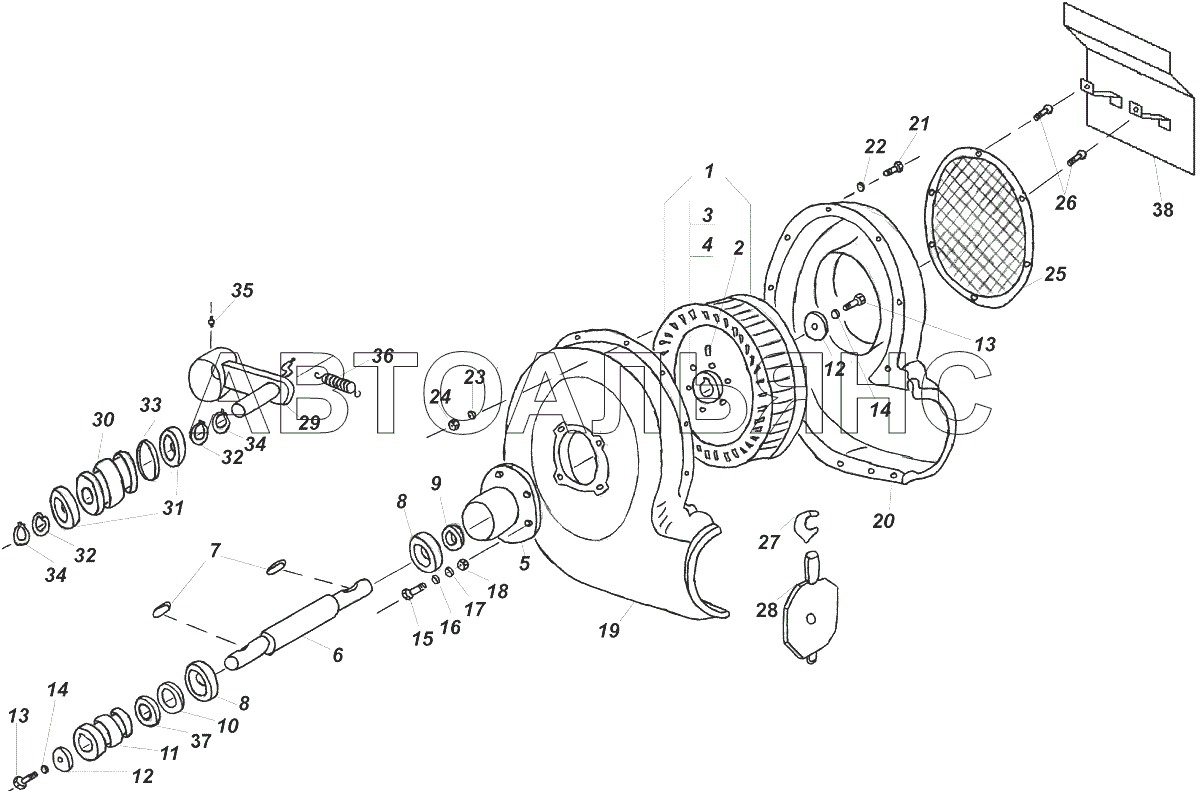

Вентилятор у зборі
100%
Назва деталі
Крильчатка в зборі
Заводський номер
494732
Кількість на модель
1
№
1
Назва деталі
Стопор маточини
Заводський номер
631190A
Кількість на модель
1
№
2
Назва деталі
Bolt Mx
Заводський номер
Болт М8х20
Кількість на модель
6
№
3
Назва деталі
Диск G
Заводський номер
Шайба 8.65Г
Кількість на модель
6
№
4
Назва деталі
Пастка
Заводський номер
494107Б
Кількість на модель
1
№
5
Назва деталі
Вал
Заводський номер
494318-Б
Кількість на модель
1
№
6
Назва деталі
шпонка
Заводський номер
Шпонка 6х6х35
Кількість на модель
2
№
7
Назва деталі
Подшипник
Заводський номер
Подшипник 180305
Кількість на модель
2
№
8
Назва деталі
Диск
Заводський номер
494408
Кількість на модель
2
№
9
Назва деталі
Шайба регул.
Заводський номер
494408-08
Кількість на модель
1
№
10
Назва деталі
Шайба регул.
Заводський номер
494408-07
Кількість на модель
1
№
10
Назва деталі
Шайба регул.
Заводський номер
494408-06
Кількість на модель
1
№
10
Назва деталі
Шайба регул.
Заводський номер
494408-05
Кількість на модель
1
№
10
Назва деталі
Шків
Заводський номер
494305-Б
Кількість на модель
1
№
11
Назва деталі
Диск
Заводський номер
494329
Кількість на модель
2
№
12
Назва деталі
Bolt Mx
Заводський номер
Болт М8х25
Кількість на модель
2
№
13
Назва деталі
Bolt Mx
Заводський номер
Болт М10х40
Кількість на модель
4
№
15
Назва деталі
Диск
Заводський номер
646252
Кількість на модель
4
№
16
Назва деталі
Диск G
Заводський номер
Шайба 10.65Г
Кількість на модель
4
№
17
Назва деталі
Гайка M
Заводський номер
Гайка М10
Кількість на модель
4
№
18
Назва деталі
Лівий корпус
Заводський номер
494844
Кількість на модель
1
№
19
Назва деталі
Правий корпус
Заводський номер
494845
Кількість на модель
1
№
20
Назва деталі
Болт
Заводський номер
Болт М6х30
Кількість на модель
15
№
21
Назва деталі
Диск
Заводський номер
646082
Кількість на модель
30
№
22
Назва деталі
Диск
Заводський номер
Шайба 6.54Г
Кількість на модель
15
№
23
Назва деталі
Гайка M
Заводський номер
Гайка М6
Кількість на модель
15
№
24
Назва деталі
Забірник
Заводський номер
494848
Кількість на модель
1
№
25
Назва деталі
Гвинт
Заводський номер
Винт 4.2х19
Кількість на модель
6
№
26
Назва деталі
Пружина
Заводський номер
494729
Кількість на модель
1
№
27
Назва деталі
Заслінка
Заводський номер
494846
Кількість на модель
1
№
28
Назва деталі
Натяжний механізм
Заводський номер
494106-В
Кількість на модель
1
№
29
Назва деталі
Натяжний ролик
Заводський номер
494843-Б
Кількість на модель
1
№
30
Назва деталі
Подшипник
Заводський номер
Подшипник 180205
Кількість на модель
2
№
31
Назва деталі
Кільце
Заводський номер
Кольцо 52х1,75
Кількість на модель
2
№
32
Назва деталі
Диск
Заводський номер
494399
Кількість на модель
1
№
33
Назва деталі
Кільце
Заводський номер
Кольцо 25х1,2
Кількість на модель
2
№
34
Назва деталі
Маслянка
Заводський номер
Масленка 1-Б1
Кількість на модель
2
№
35
Назва деталі
Пружина
Заводський номер
494724
Кількість на модель
1
№
36
Назва деталі
Шайба регул.
Заводський номер
494408-04
Кількість на модель
2
№
37
Назва деталі
Шайба регул.
Заводський номер
494408-03
Кількість на модель
2
№
37
Назва деталі
Шайба регул.
Заводський номер
494408-02
Кількість на модель
2
№
37
Назва деталі
Диск
Заводський номер
494408-01
Кількість на модель
2
№
37
Назва деталі
Щит вентилятора
Заводський номер
СП6.08.100
Кількість на модель
1
№
38
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Крильчатка в зборі | 494732 | 1 | 1 | 1 | |||
| 2 | Стопор маточини | 631190A | 1 | 1 | 2 | |||
| 3 | Bolt Mx | Болт М8х20 | 6 | 6 | 3 | |||
| 4 | Диск G | Шайба 8.65Г | 6 | 6 | 4 | |||
| 5 | Пастка | 494107Б | 1 | 1 | 5 | |||
| 6 | Вал | 494318-Б | 1 | 1 | 6 | |||
| 7 | шпонка | Шпонка 6х6х35 | 2 | 2 | 7 | |||
| 8 | Подшипник | Подшипник 180305 | 2 | 2 | 8 | |||
| 9 | Диск | 494408 | 2 | 2 | 9 | |||
| 10 | Шайба регул. | 494408-08 | 1 | 1 | 10 | |||
| 10 | Шайба регул. | 494408-07 | 1 | 1 | 10 | |||
| 10 | Шайба регул. | 494408-06 | 1 | 1 | 10 | |||
| 10 | Шайба регул. | 494408-05 | 1 | 1 | 10 | |||
| 11 | Шків | 494305-Б | 1 | 1 | 11 | |||
| 12 | Диск | 494329 | 2 | 2 | 12 | |||
| 13 | Bolt Mx | Болт М8х25 | 2 | 2 | 13 | |||
| 15 | Bolt Mx | Болт М10х40 | 4 | 4 | 15 | |||
| 16 | Диск | 646252 | 4 | 4 | 16 | |||
| 17 | Диск G | Шайба 10.65Г | 4 | 4 | 17 | |||
| 18 | Гайка M | Гайка М10 | 4 | 4 | 18 | |||
| 19 | Лівий корпус | 494844 | 1 | 1 | 19 | |||
| 20 | Правий корпус | 494845 | 1 | 1 | 20 | |||
| 21 | Болт | Болт М6х30 | 15 | 15 | 21 | |||
| 22 | Диск | 646082 | 30 | 30 | 22 | |||
| 23 | Диск | Шайба 6.54Г | 15 | 15 | 23 | |||
| 24 | Гайка M | Гайка М6 | 15 | 15 | 24 | |||
| 25 | Забірник | 494848 | 1 | 1 | 25 | |||
| 26 | Гвинт | Винт 4.2х19 | 6 | 6 | 26 | |||
| 27 | Пружина | 494729 | 1 | 1 | 27 | |||
| 28 | Заслінка | 494846 | 1 | 1 | 28 | |||
| 29 | Натяжний механізм | 494106-В | 1 | 1 | 29 | |||
| 30 | Натяжний ролик | 494843-Б | 1 | 1 | 30 | |||
| 31 | Подшипник | Подшипник 180205 | 2 | 2 | 31 | |||
| 32 | Кільце | Кольцо 52х1,75 | 2 | 2 | 32 | |||
| 33 | Диск | 494399 | 1 | 1 | 33 | |||
| 34 | Кільце | Кольцо 25х1,2 | 2 | 2 | 34 | |||
| 35 | Маслянка | Масленка 1-Б1 | 2 | 2 | 35 | |||
| 36 | Пружина | 494724 | 1 | 1 | 36 | |||
| 37 | Шайба регул. | 494408-04 | 2 | 2 | 37 | |||
| 37 | Шайба регул. | 494408-03 | 2 | 2 | 37 | |||
| 37 | Шайба регул. | 494408-02 | 2 | 2 | 37 | |||
| 37 | Диск | 494408-01 | 2 | 2 | 37 | |||
| 38 | Щит вентилятора | СП6.08.100 | 1 | 1 | 38 |
