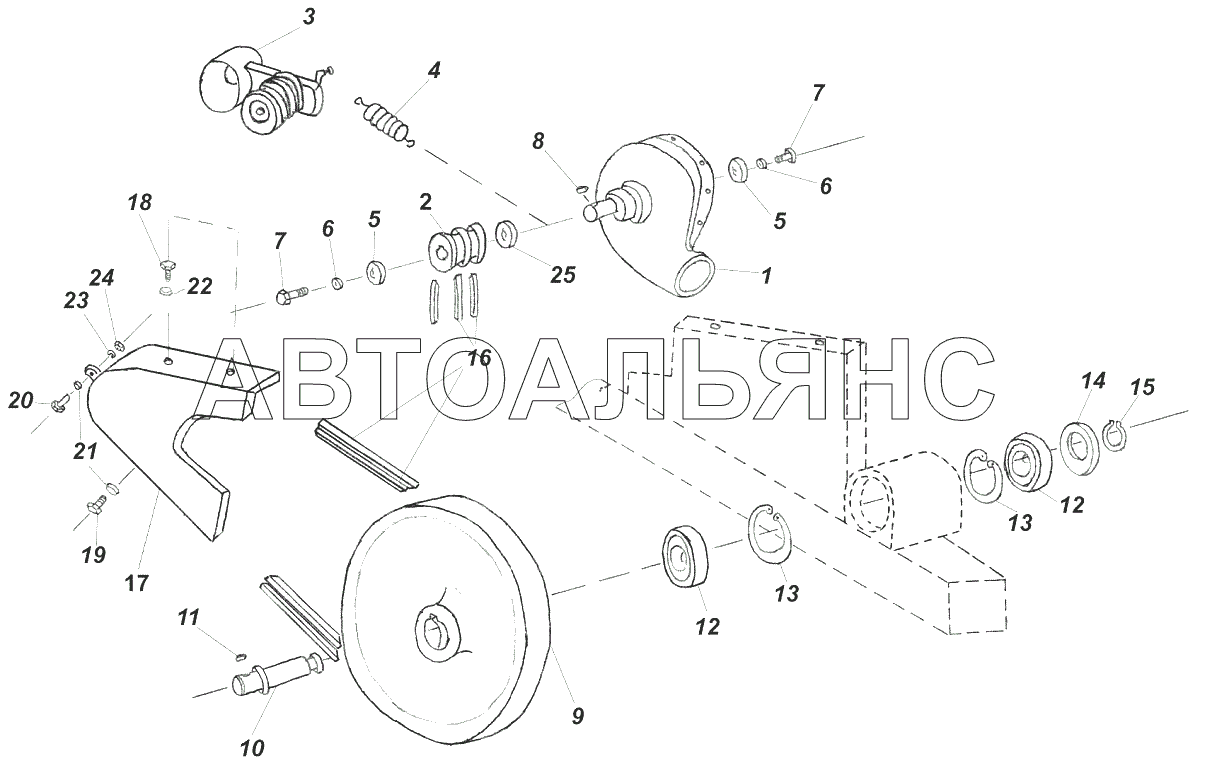

Вентилятор с приводом __NT__0__
100%
Назва деталі
Вентилятор у зборі
Заводський номер
494061
Кількість на модель
1
№
1
Назва деталі
Шків
Заводський номер
494305-Б
Кількість на модель
1
№
2
Назва деталі
Натяжний пристрій
Заводський номер
494105-Б
Кількість на модель
1
№
3
Назва деталі
Пружина
Заводський номер
494724
Кількість на модель
1
№
4
Назва деталі
Диск
Заводський номер
494329
Кількість на модель
2
№
5
Назва деталі
Диск G
Заводський номер
Шайба 8.65Г
Кількість на модель
2
№
6
Назва деталі
Болт M8-6gx25
Заводський номер
Болт М8-6gx25
Кількість на модель
2
№
7
Назва деталі
шпонка
Заводський номер
Шпонка 6х6х3
Кількість на модель
1
№
8
Назва деталі
Велика шківа
Заводський номер
494277-Б
Кількість на модель
1
№
9
Назва деталі
Вал
Заводський номер
494314-Б
Кількість на модель
1
№
10
Назва деталі
Шпонка 8х7х30
Заводський номер
Шпонка 8х7х30
Кількість на модель
1
№
11
Назва деталі
Подшипник
Заводський номер
Подшипник 180206
Кількість на модель
2
№
12
Назва деталі
Кільце
Заводський номер
Кольцо 62х2
Кількість на модель
2
№
13
Назва деталі
Диск
Заводський номер
490219
Кількість на модель
1
№
14
Назва деталі
Кільце
Заводський номер
Кольцо 30х1,2
Кількість на модель
1
№
15
Назва деталі
Ремінь
Заводський номер
Ремень 1х11.10х1500
Кількість на модель
2
№
16
Назва деталі
Кожух
Заводський номер
СП-4.01-00МСБ
Кількість на модель
1
№
17
Назва деталі
Болт M6-6gx16
Заводський номер
Болт М6-6gx16
Кількість на модель
2
№
18
Назва деталі
Болт M8-6gx20
Заводський номер
Болт М8-6gx20
Кількість на модель
1
№
19
Назва деталі
Болт M8-6gx25
Заводський номер
Болт М8-6gx25
Кількість на модель
1
№
20
Назва деталі
Диск
Заводський номер
646492
Кількість на модель
3
№
21
Назва деталі
Диск
Заводський номер
646062
Кількість на модель
2
№
22
Назва деталі
Гайка М8-6Н
Заводський номер
Гайка М8-6Н
Кількість на модель
1
№
24
Назва деталі
Диск
Заводський номер
494408-01
Кількість на модель
1
№
25
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Вентилятор у зборі | 494061 | 1 | 1 | 1 | |||
| 2 | Шків | 494305-Б | 1 | 1 | 2 | |||
| 3 | Натяжний пристрій | 494105-Б | 1 | 1 | 3 | |||
| 4 | Пружина | 494724 | 1 | 1 | 4 | |||
| 5 | Диск | 494329 | 2 | 2 | 5 | |||
| 6 | Диск G | Шайба 8.65Г | 2 | 2 | 6 | |||
| 7 | Болт M8-6gx25 | Болт М8-6gx25 | 2 | 2 | 7 | |||
| 8 | шпонка | Шпонка 6х6х3 | 1 | 1 | 8 | |||
| 9 | Велика шківа | 494277-Б | 1 | 1 | 9 | |||
| 10 | Вал | 494314-Б | 1 | 1 | 10 | |||
| 11 | Шпонка 8х7х30 | Шпонка 8х7х30 | 1 | 1 | 11 | |||
| 12 | Подшипник | Подшипник 180206 | 2 | 2 | 12 | |||
| 13 | Кільце | Кольцо 62х2 | 2 | 2 | 13 | |||
| 14 | Диск | 490219 | 1 | 1 | 14 | |||
| 15 | Кільце | Кольцо 30х1,2 | 1 | 1 | 15 | |||
| 16 | Ремінь | Ремень 1х11.10х1500 | 2 | 2 | 16 | |||
| 17 | Кожух | СП-4.01-00МСБ | 1 | 1 | 17 | |||
| 18 | Болт M6-6gx16 | Болт М6-6gx16 | 2 | 2 | 18 | |||
| 19 | Болт M8-6gx20 | Болт М8-6gx20 | 1 | 1 | 19 | |||
| 20 | Болт M8-6gx25 | Болт М8-6gx25 | 1 | 1 | 20 | |||
| 21 | Диск | 646492 | 3 | 3 | 21 | |||
| 22 | Диск | 646062 | 2 | 2 | 22 | |||
| 24 | Гайка М8-6Н | Гайка М8-6Н | 1 | 1 | 24 | |||
| 25 | Диск | 494408-01 | 1 | 1 | 25 |
