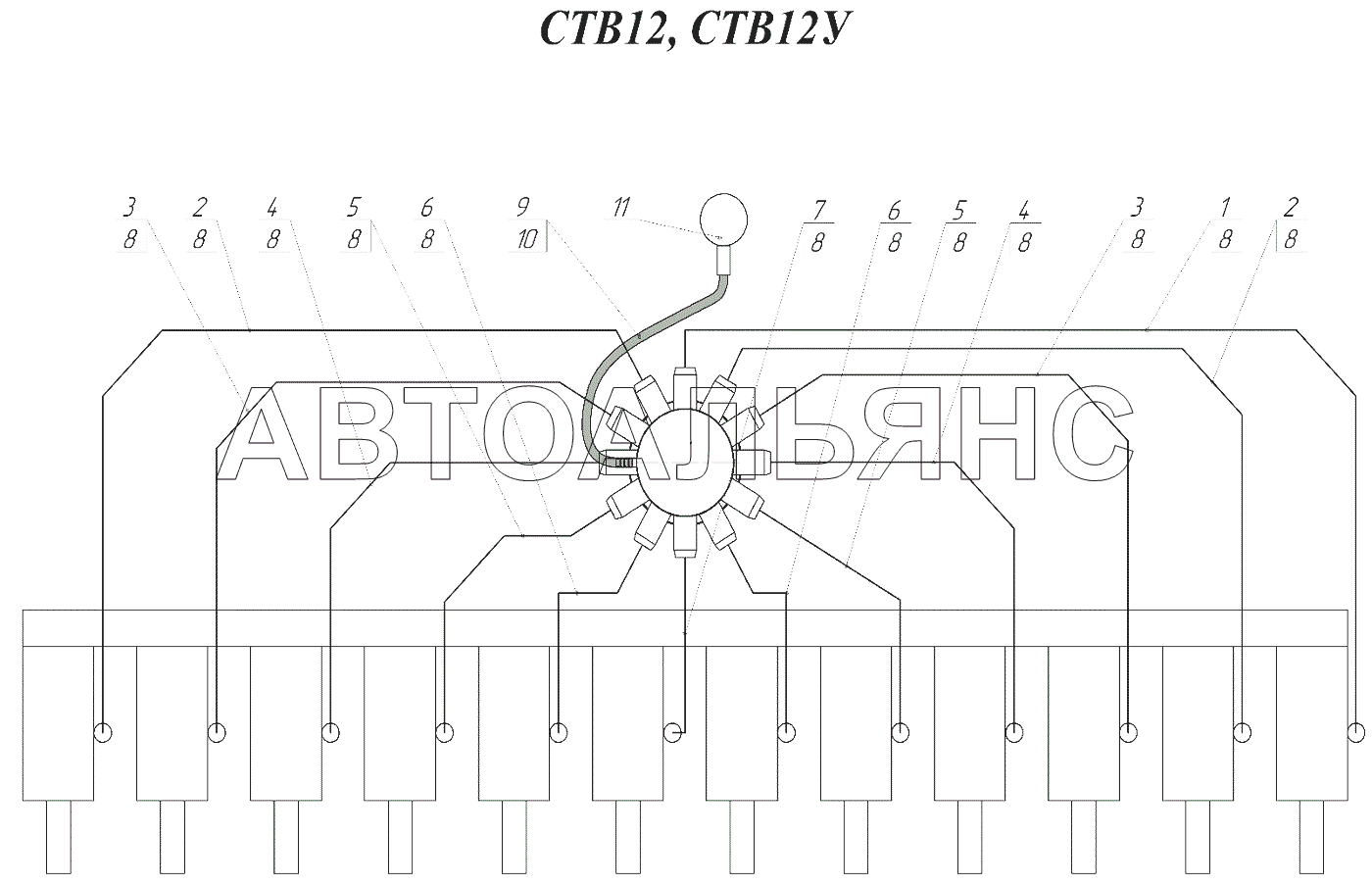

СХЕМА ВАКУУМНИХ ТРУБОПРОВОДІВ, ЗАСТОСУВАННЯ: СТВ12/12У
100%
Назва деталі
Вакуумний трубопровід
Заводський номер
СТ12.00.001
Кількість на модель
1
№
1
Назва деталі
Вакуумний трубопровід
Заводський номер
СТ12.00.001-01
Кількість на модель
2
№
2
Назва деталі
Вакуумний трубопровід
Заводський номер
СТ12.00.001-02
Кількість на модель
2
№
3
Назва деталі
Вакуумний трубопровід
Заводський номер
СТ12.00.001-03
Кількість на модель
2
№
4
Назва деталі
Вакуумний трубопровід
Заводський номер
СТ12.00.001-04
Кількість на модель
2
№
5
Назва деталі
Вакуумний трубопровід
Заводський номер
СТ12.00.001-05
Кількість на модель
2
№
6
Назва деталі
Вакуумний трубопровід
Заводський номер
СТ12.00.001-06
Кількість на модель
1
№
7
Назва деталі
Хомут
Заводський номер
AL25-40 W2-1
Кількість на модель
24
№
8
Назва деталі
Хомут
Заводський номер
AL8-16 W2-1
Кількість на модель
2
№
9
Назва деталі
Труба__NT__0__
Заводський номер
ПНД10Т
Кількість на модель
1
№
10
Назва деталі
Тягомер __NT__0__
Заводський номер
ТП63Н3
Кількість на модель
1
№
11
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Вакуумний трубопровід | СТ12.00.001 | 1 | 1 | 1 | |||
| 2 | Вакуумний трубопровід | СТ12.00.001-01 | 2 | 2 | 2 | |||
| 3 | Вакуумний трубопровід | СТ12.00.001-02 | 2 | 2 | 3 | |||
| 4 | Вакуумний трубопровід | СТ12.00.001-03 | 2 | 2 | 4 | |||
| 5 | Вакуумний трубопровід | СТ12.00.001-04 | 2 | 2 | 5 | |||
| 6 | Вакуумний трубопровід | СТ12.00.001-05 | 2 | 2 | 6 | |||
| 7 | Вакуумний трубопровід | СТ12.00.001-06 | 1 | 1 | 7 | |||
| 8 | Хомут | AL25-40 W2-1 | 24 | 24 | 8 | |||
| 9 | Хомут | AL8-16 W2-1 | 2 | 2 | 9 | |||
| 10 | Труба__NT__0__ | ПНД10Т | 1 | 1 | 10 | |||
| 11 | Тягомер __NT__0__ | ТП63Н3 | 1 | 1 | 11 |
