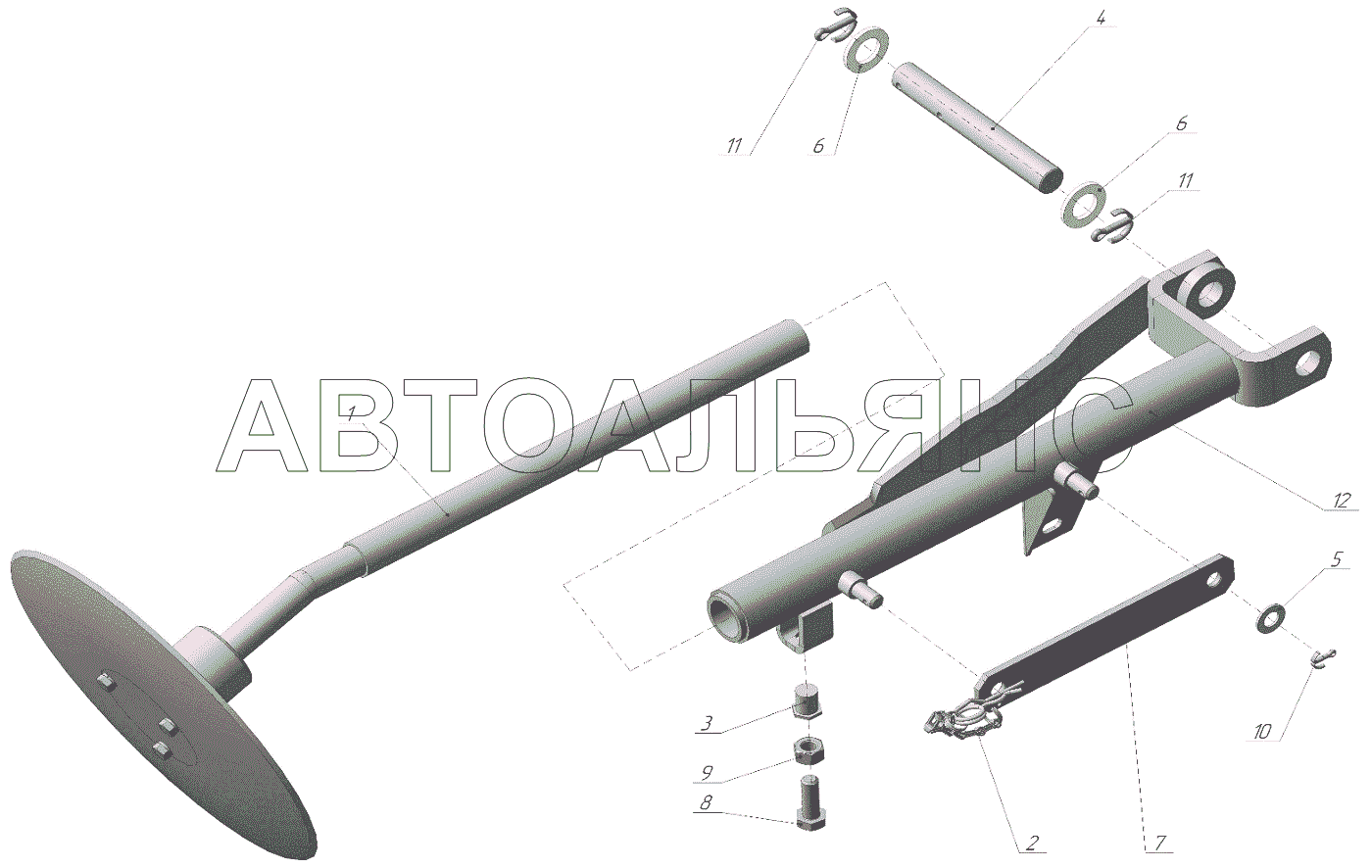

ДОКАЗ – СТ4К.02.100 (-01), ЗАСТОСУВАННЯ: СТВ4К/4КУ
100%
Назва деталі
Слідоутворювач
Заводський номер
496087-100
Кількість на модель
1
№
1
Назва деталі
Ланцюжок у зборі
Заводський номер
Н110.040-02
Кількість на модель
1
№
2
Назва деталі
Опора
Заводський номер
496430
Кількість на модель
1
№
3
Назва деталі
Ось
Заводський номер
496456
Кількість на модель
1
№
4
Назва деталі
Диск
Заводський номер
646202
Кількість на модель
1
№
5
Назва деталі
Диск
Заводський номер
СПУ-08
Кількість на модель
2
№
6
Назва деталі
Планка
Заводський номер
СТ4К.02.101
Кількість на модель
1
№
7
Назва деталі
гвинт
Заводський номер
Болт М14x40.88.019
Кількість на модель
1
№
8
Назва деталі
Гайка
Заводський номер
Гайка М14.8.019
Кількість на модель
1
№
9
Назва деталі
Шплінт
Заводський номер
Шплинт 4x25.016
Кількість на модель
1
№
10
Назва деталі
Шплінт
Заводський номер
Шплинт 6,3x50.016
Кількість на модель
2
№
11
Назва деталі
Основа вказівника
Заводський номер
СТ4К.02.110
Кількість на модель
1
№
12
Назва деталі
Основа вказівника
Заводський номер
СТ4К.02.110-01
Кількість на модель
1
№
12
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Слідоутворювач | 496087-100 | 1 | 1 | 1 | |||
| 2 | Ланцюжок у зборі | Н110.040-02 | 1 | 1 | 2 | |||
| 3 | Опора | 496430 | 1 | 1 | 3 | |||
| 4 | Ось | 496456 | 1 | 1 | 4 | |||
| 5 | Диск | 646202 | 1 | 1 | 5 | |||
| 6 | Диск | СПУ-08 | 2 | 2 | 6 | |||
| 7 | Планка | СТ4К.02.101 | 1 | 1 | 7 | |||
| 8 | гвинт | Болт М14x40.88.019 | 1 | 1 | 8 | |||
| 9 | Гайка | Гайка М14.8.019 | 1 | 1 | 9 | |||
| 10 | Шплінт | Шплинт 4x25.016 | 1 | 1 | 10 | |||
| 11 | Шплінт | Шплинт 6,3x50.016 | 2 | 2 | 11 | |||
| 12 | Основа вказівника | СТ4К.02.110 | 1 | 1 | 12 | |||
| 12 | Основа вказівника | СТ4К.02.110-01 | 1 | 1 | 12 |
