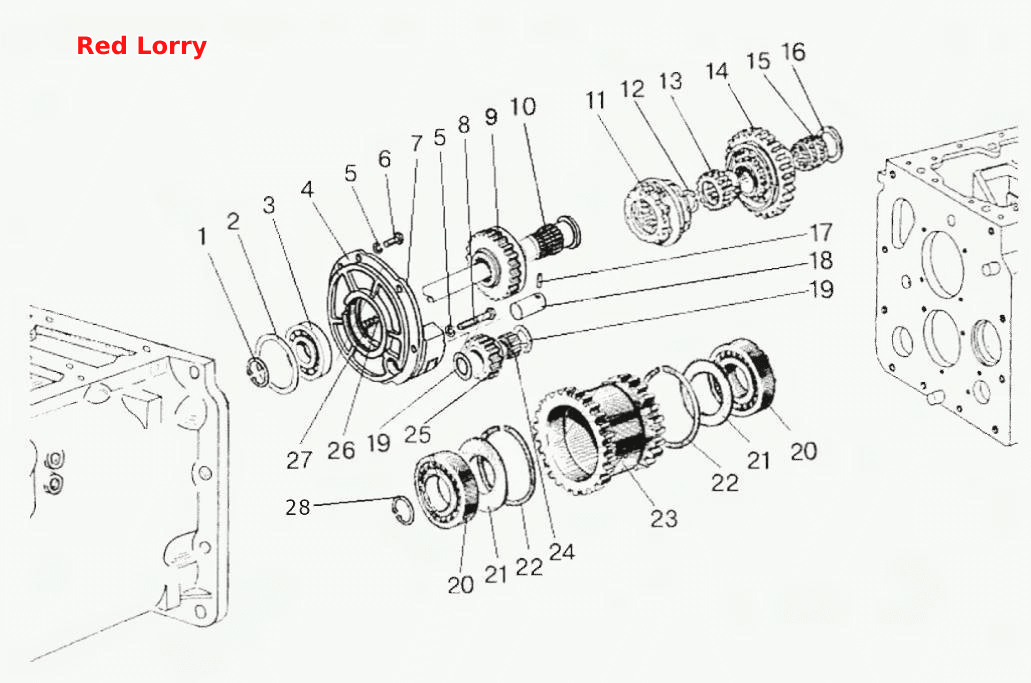

Синхронізований реверсний редуктор
100%
Назва деталі
Вал
Заводський номер
Р70-1721020
Кількість на модель
1
№
Назва деталі
Шестерня
Заводський номер
50-1721040
Кількість на модель
1
№
Назва деталі
Кільце
Заводський номер
2С55
Кількість на модель
1
№
1
Назва деталі
Кільце
Заводський номер
2С100
Кількість на модель
1
№
2
Назва деталі
Подшипник
Заводський номер
211АУШ1
Кількість на модель
1
№
3
Назва деталі
Прокладка
Заводський номер
74-1721023
Кількість на модель
4
№
4
Назва деталі
Прокладка
Заводський номер
74-1721023-01
Кількість на модель
4
№
4
Назва деталі
Диск
Заводський номер
10.ОТ
Кількість на модель
4
№
5
Назва деталі
гвинт
Заводський номер
М10-6gх25.88.35.019
Кількість на модель
3
№
6
Назва деталі
Опорна кришка
Заводський номер
Р70-1721022
Кількість на модель
1
№
7
Назва деталі
гвинт
Заводський номер
М10-6gх75.88.35.019
Кількість на модель
1
№
8
Назва деталі
Шестерня
Заводський номер
Р70-1721090
Кількість на модель
1
№
9
Назва деталі
Вал
Заводський номер
74-1721113
Кількість на модель
1
№
10
Назва деталі
Синхронізатор
Заводський номер
74-1701060-А
Кількість на модель
1
№
11
Назва деталі
Кільце
Заводський номер
С40
Кількість на модель
1
№
12
Назва деталі
Втулка
Заводський номер
74-1721028
Кількість на модель
1
№
13
Назва деталі
Шестерня
Заводський номер
74-1721080-01
Кількість на модель
1
№
14
Назва деталі
Подшипник
Заводський номер
3КК50х57х36Е
Кількість на модель
1
№
15
Назва деталі
Диск
Заводський номер
74-1701026
Кількість на модель
1
№
16
Назва деталі
Штифт 6х36.88.016
Заводський номер
70-1723012
Кількість на модель
1
№
17
Назва деталі
Ось
Заводський номер
Р70-1721023
Кількість на модель
1
№
18
Назва деталі
Диск
Заводський номер
Р70-1721021
Кількість на модель
2
№
19
Назва деталі
Подшипник
Заводський номер
212АУШ1
Кількість на модель
2
№
20
Назва деталі
Масловідбивна шайба
Заводський номер
70-1721318
Кількість на модель
2
№
21
Назва деталі
КІЛЬЦО
Заводський номер
2С110
Кількість на модель
2
№
22
Назва деталі
Шестерня
Заводський номер
50-1721041
Кількість на модель
1
№
23
Назва деталі
Роликоподшипник
Заводський номер
864906Е
Кількість на модель
1
№
24
Назва деталі
Шестерня
Заводський номер
Р70-1721024
Кількість на модель
1
№
25
Назва деталі
Кільце
Заводський номер
12-12-306
Кількість на модель
1
№
26
Назва деталі
Штифт
Заводський номер
52-2308094
Кількість на модель
1
№
27
Назва деталі
Кільце
Заводський номер
2С60
Кількість на модель
1
№
28
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Вал | Р70-1721020 | 1 | 1 | |||||
| Шестерня | 50-1721040 | 1 | 1 | |||||
| 1 | Кільце | 2С55 | 1 | 1 | 1 | |||
| 2 | Кільце | 2С100 | 1 | 1 | 2 | |||
| 3 | Подшипник | 211АУШ1 | 1 | 1 | 3 | |||
| 4 | Прокладка | 74-1721023 | 4 | 4 | 4 | |||
| 4 | Прокладка | 74-1721023-01 | 4 | 4 | 4 | |||
| 5 | Диск | 10.ОТ | 4 | 4 | 5 | |||
| 6 | гвинт | М10-6gх25.88.35.019 | 3 | 3 | 6 | |||
| 7 | Опорна кришка | Р70-1721022 | 1 | 1 | 7 | |||
| 8 | гвинт | М10-6gх75.88.35.019 | 1 | 1 | 8 | |||
| 9 | Шестерня | Р70-1721090 | 1 | 1 | 9 | |||
| 10 | Вал | 74-1721113 | 1 | 1 | 10 | |||
| 11 | Синхронізатор | 74-1701060-А | 1 | 1 | 11 | |||
| 12 | Кільце | С40 | 1 | 1 | 12 | |||
| 13 | Втулка | 74-1721028 | 1 | 1 | 13 | |||
| 14 | Шестерня | 74-1721080-01 | 1 | 1 | 14 | |||
| 15 | Подшипник | 3КК50х57х36Е | 1 | 1 | 15 | |||
| 16 | Диск | 74-1701026 | 1 | 1 | 16 | |||
| 17 | Штифт 6х36.88.016 | 70-1723012 | 1 | 1 | 17 | |||
| 18 | Ось | Р70-1721023 | 1 | 1 | 18 | |||
| 19 | Диск | Р70-1721021 | 2 | 2 | 19 | |||
| 20 | Подшипник | 212АУШ1 | 2 | 2 | 20 | |||
| 21 | Масловідбивна шайба | 70-1721318 | 2 | 2 | 21 | |||
| 22 | КІЛЬЦО | 2С110 | 2 | 2 | 22 | |||
| 23 | Шестерня | 50-1721041 | 1 | 1 | 23 | |||
| 24 | Роликоподшипник | 864906Е | 1 | 1 | 24 | |||
| 25 | Шестерня | Р70-1721024 | 1 | 1 | 25 | |||
| 26 | Кільце | 12-12-306 | 1 | 1 | 26 | |||
| 27 | Штифт | 52-2308094 | 1 | 1 | 27 | |||
| 28 | Кільце | 2С60 | 1 | 1 | 28 |
