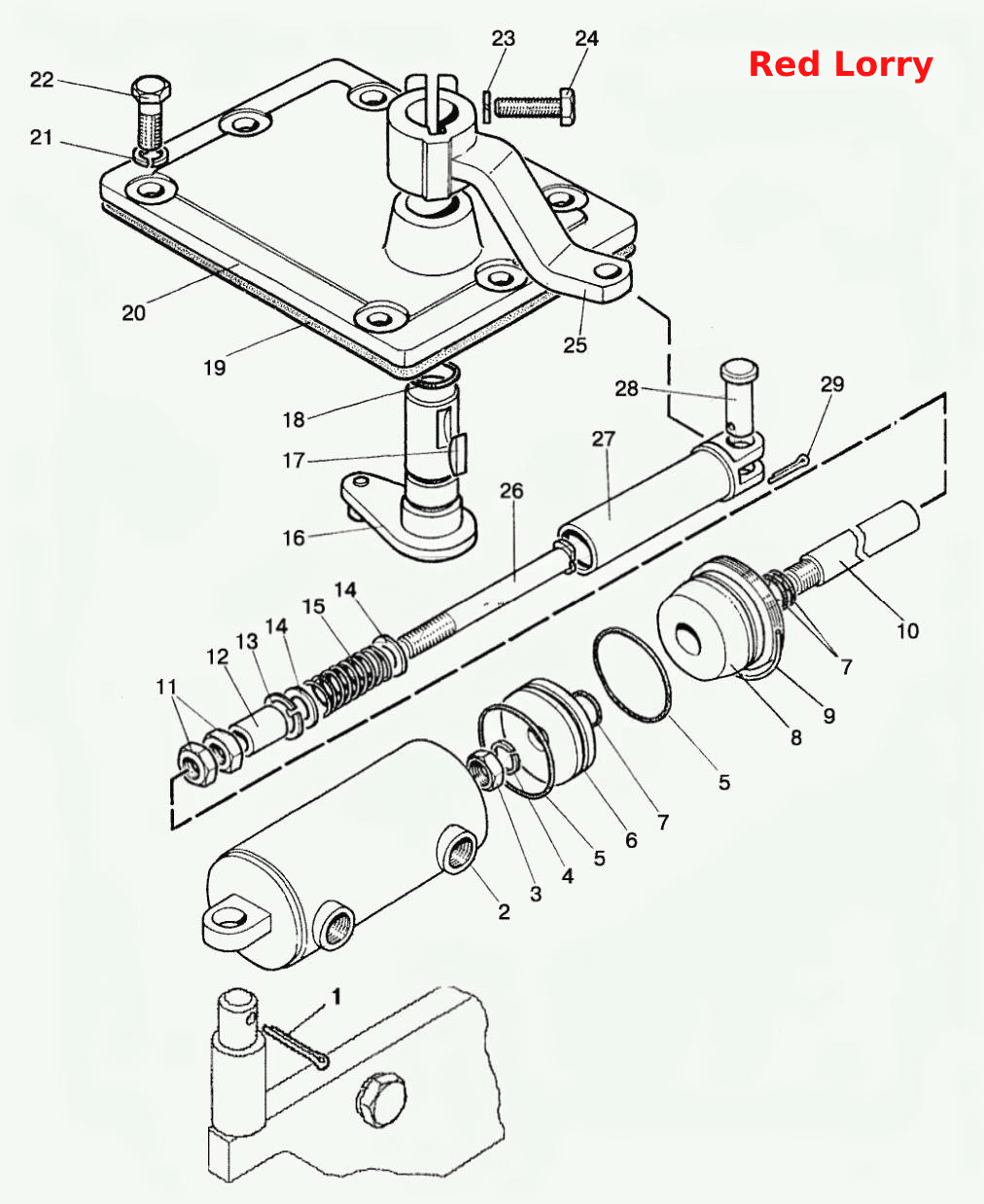

Управління синхронізованим редуктором/прискорювачем (електрогідравлічне)
100%
Назва деталі
Керування редуктором
Заводський номер
822-1723005
Кількість на модель
1
№
Назва деталі
Керування редуктором
Заводський номер
822-1723010
Кількість на модель
1
№
Назва деталі
Циліндр
Заводський номер
822-1723020
Кількість на модель
1
№
Назва деталі
Шплінт
Заводський номер
4х36.019
Кількість на модель
1
№
1
Назва деталі
Корпус
Заводський номер
80-4216115
Кількість на модель
1
№
2
Назва деталі
Гайка
Заводський номер
М12-6Н.6.019
Кількість на модель
1
№
3
Назва деталі
Диск
Заводський номер
12.ОТ
Кількість на модель
1
№
4
Назва деталі
Кільце
Заводський номер
045-050-30-2-2
Кількість на модель
2
№
5
Назва деталі
Поршень
Заводський номер
80-4216118
Кількість на модель
1
№
6
Назва деталі
КІЛЬЦО
Заводський номер
016-020-25-1-4
Кількість на модель
3
№
7
Назва деталі
Передня кришка
Заводський номер
80-4216116
Кількість на модель
1
№
8
Назва деталі
Наконечник
Заводський номер
80-4216117
Кількість на модель
1
№
9
Назва деталі
Стебло
Заводський номер
80-4216119-Б
Кількість на модель
1
№
10
Назва деталі
Гайка
Заводський номер
М10-6Н.04.019
Кількість на модель
2
№
11
Назва деталі
Втулка
Заводський номер
822-1723013
Кількість на модель
1
№
12
Назва деталі
Кільце
Заводський номер
С20ГОСТ13941-86
Кількість на модель
1
№
13
Назва деталі
Диск
Заводський номер
822-1723014
Кількість на модель
2
№
14
Назва деталі
Пружина
Заводський номер
77.55.230
Кількість на модель
1
№
15
Назва деталі
Важіль
Заводський номер
822-1723050
Кількість на модель
1
№
16
Назва деталі
шпонка
Заводський номер
СШ-611
Кількість на модель
1
№
17
Назва деталі
КІЛЬЦО
Заводський номер
025-030-30-2-2
Кількість на модель
1
№
18
Назва деталі
Прокладка
Заводський номер
50-1601347
Кількість на модель
1
№
19
Назва деталі
Кришка
Заводський номер
70-1723015
Кількість на модель
1
№
20
Назва деталі
Диск
Заводський номер
10.ОТ
Кількість на модель
6
№
21
Назва деталі
Болт
Заводський номер
М10-6gх30.88.35.019
Кількість на модель
6
№
22
Назва деталі
гвинт
Заводський номер
М12-6gх35.88.35.019
Кількість на модель
1
№
24
Назва деталі
Важіль
Заводський номер
822-1723045
Кількість на модель
1
№
25
Назва деталі
Палець
Заводський номер
822-1723016
Кількість на модель
1
№
26
Назва деталі
Тяга
Заводський номер
822-1723030
Кількість на модель
1
№
27
Назва деталі
Палець
Заводський номер
12х32
Кількість на модель
1
№
28
Назва деталі
Шплінт
Заводський номер
3,2х18.019
Кількість на модель
1
№
29
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Керування редуктором | 822-1723005 | 1 | 1 | |||||
| Керування редуктором | 822-1723010 | 1 | 1 | |||||
| Циліндр | 822-1723020 | 1 | 1 | |||||
| 1 | Шплінт | 4х36.019 | 1 | 1 | 1 | |||
| 2 | Корпус | 80-4216115 | 1 | 1 | 2 | |||
| 3 | Гайка | М12-6Н.6.019 | 1 | 1 | 3 | |||
| 4 | Диск | 12.ОТ | 1 | 1 | 4 | |||
| 5 | Кільце | 045-050-30-2-2 | 2 | 2 | 5 | |||
| 6 | Поршень | 80-4216118 | 1 | 1 | 6 | |||
| 7 | КІЛЬЦО | 016-020-25-1-4 | 3 | 3 | 7 | |||
| 8 | Передня кришка | 80-4216116 | 1 | 1 | 8 | |||
| 9 | Наконечник | 80-4216117 | 1 | 1 | 9 | |||
| 10 | Стебло | 80-4216119-Б | 1 | 1 | 10 | |||
| 11 | Гайка | М10-6Н.04.019 | 2 | 2 | 11 | |||
| 12 | Втулка | 822-1723013 | 1 | 1 | 12 | |||
| 13 | Кільце | С20ГОСТ13941-86 | 1 | 1 | 13 | |||
| 14 | Диск | 822-1723014 | 2 | 2 | 14 | |||
| 15 | Пружина | 77.55.230 | 1 | 1 | 15 | |||
| 16 | Важіль | 822-1723050 | 1 | 1 | 16 | |||
| 17 | шпонка | СШ-611 | 1 | 1 | 17 | |||
| 18 | КІЛЬЦО | 025-030-30-2-2 | 1 | 1 | 18 | |||
| 19 | Прокладка | 50-1601347 | 1 | 1 | 19 | |||
| 20 | Кришка | 70-1723015 | 1 | 1 | 20 | |||
| 21 | Диск | 10.ОТ | 6 | 6 | 21 | |||
| 22 | Болт | М10-6gх30.88.35.019 | 6 | 6 | 22 | |||
| 24 | гвинт | М12-6gх35.88.35.019 | 1 | 1 | 24 | |||
| 25 | Важіль | 822-1723045 | 1 | 1 | 25 | |||
| 26 | Палець | 822-1723016 | 1 | 1 | 26 | |||
| 27 | Тяга | 822-1723030 | 1 | 1 | 27 | |||
| 28 | Палець | 12х32 | 1 | 1 | 28 | |||
| 29 | Шплінт | 3,2х18.019 | 1 | 1 | 29 |
