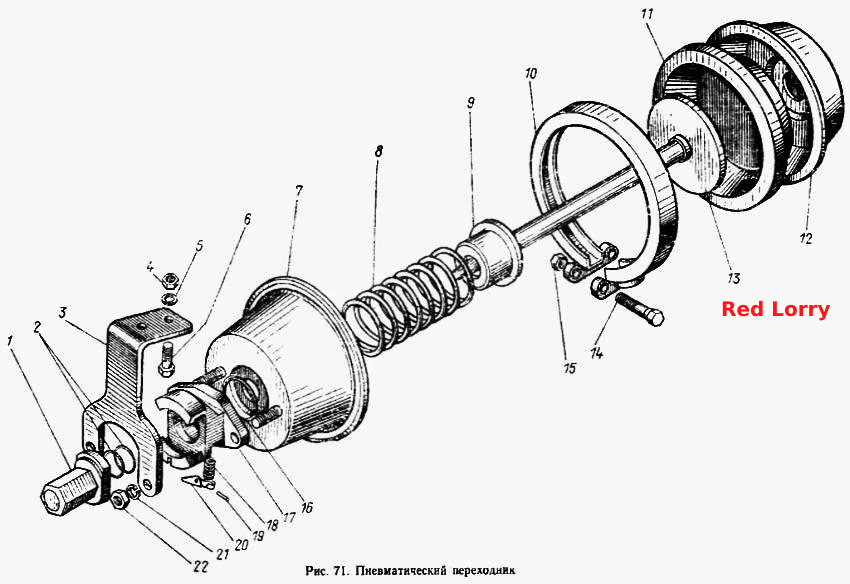

Пневматичний перехідник
100%
Назва деталі
Пневмоперехідник у зборі
Заводський номер
А29.66.000
Кількість на модель
1
№
Назва деталі
Сідло в зборі
Заводський номер
А29.66.500
Кількість на модель
1
№
Назва деталі
Заглушка
Заводський номер
А29.66.005
Кількість на модель
1
№
1
Назва деталі
Кільце
Заводський номер
012-016-25-1-3
Кількість на модель
2
№
2
Назва деталі
Кронштейн
Заводський номер
70-3505011
Кількість на модель
1
№
3
Назва деталі
Гайка
Заводський номер
М10
Кількість на модель
2
№
4
Назва деталі
Диск
Заводський номер
ШП10
Кількість на модель
2
№
5
Назва деталі
гвинт
Заводський номер
М10х25
Кількість на модель
2
№
6
Назва деталі
Корпус
Заводський номер
А29.66.100
Кількість на модель
1
№
7
Назва деталі
Пружина
Заводський номер
А29.66.006
Кількість на модель
1
№
8
Назва деталі
Склянка
Заводський номер
А29.66.007
Кількість на модель
1
№
9
Назва деталі
Хомутик
Заводський номер
А29.67.400
Кількість на модель
1
№
10
Назва деталі
Діафрагма
Заводський номер
А29.67.300
Кількість на модель
1
№
11
Назва деталі
Кришка
Заводський номер
А29.67.600
Кількість на модель
1
№
12
Назва деталі
Стебло
Заводський номер
А29.66.200
Кількість на модель
1
№
13
Назва деталі
гвинт
Заводський номер
А29.67.003
Кількість на модель
2
№
14
Назва деталі
Гайка
Заводський номер
А29.67.004
Кількість на модель
2
№
15
Назва деталі
Кільце
Заводський номер
036 042-36-2-3
Кількість на модель
1
№
16
Назва деталі
Сідло
Заводський номер
А29.66.501
Кількість на модель
1
№
17
Назва деталі
Пружина
Заводський номер
К77.66.410-1
Кількість на модель
1
№
18
Назва деталі
Штифт
Заводський номер
4h9х20
Кількість на модель
1
№
19
Назва деталі
Фіксатор
Заводський номер
А29.66.502
Кількість на модель
1
№
20
Назва деталі
Диск
Заводський номер
ШП12
Кількість на модель
2
№
21
Назва деталі
Гайка
Заводський номер
М12х1,25
Кількість на модель
2
№
22
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Пневмоперехідник у зборі | А29.66.000 | 1 | 1 | |||||
| Сідло в зборі | А29.66.500 | 1 | 1 | |||||
| 1 | Заглушка | А29.66.005 | 1 | 1 | 1 | |||
| 2 | Кільце | 012-016-25-1-3 | 2 | 2 | 2 | |||
| 3 | Кронштейн | 70-3505011 | 1 | 1 | 3 | |||
| 4 | Гайка | М10 | 2 | 2 | 4 | |||
| 5 | Диск | ШП10 | 2 | 2 | 5 | |||
| 6 | гвинт | М10х25 | 2 | 2 | 6 | |||
| 7 | Корпус | А29.66.100 | 1 | 1 | 7 | |||
| 8 | Пружина | А29.66.006 | 1 | 1 | 8 | |||
| 9 | Склянка | А29.66.007 | 1 | 1 | 9 | |||
| 10 | Хомутик | А29.67.400 | 1 | 1 | 10 | |||
| 11 | Діафрагма | А29.67.300 | 1 | 1 | 11 | |||
| 12 | Кришка | А29.67.600 | 1 | 1 | 12 | |||
| 13 | Стебло | А29.66.200 | 1 | 1 | 13 | |||
| 14 | гвинт | А29.67.003 | 2 | 2 | 14 | |||
| 15 | Гайка | А29.67.004 | 2 | 2 | 15 | |||
| 16 | Кільце | 036 042-36-2-3 | 1 | 1 | 16 | |||
| 17 | Сідло | А29.66.501 | 1 | 1 | 17 | |||
| 18 | Пружина | К77.66.410-1 | 1 | 1 | 18 | |||
| 19 | Штифт | 4h9х20 | 1 | 1 | 19 | |||
| 20 | Фіксатор | А29.66.502 | 1 | 1 | 20 | |||
| 21 | Диск | ШП12 | 2 | 2 | 21 | |||
| 22 | Гайка | М12х1,25 | 2 | 2 | 22 |
