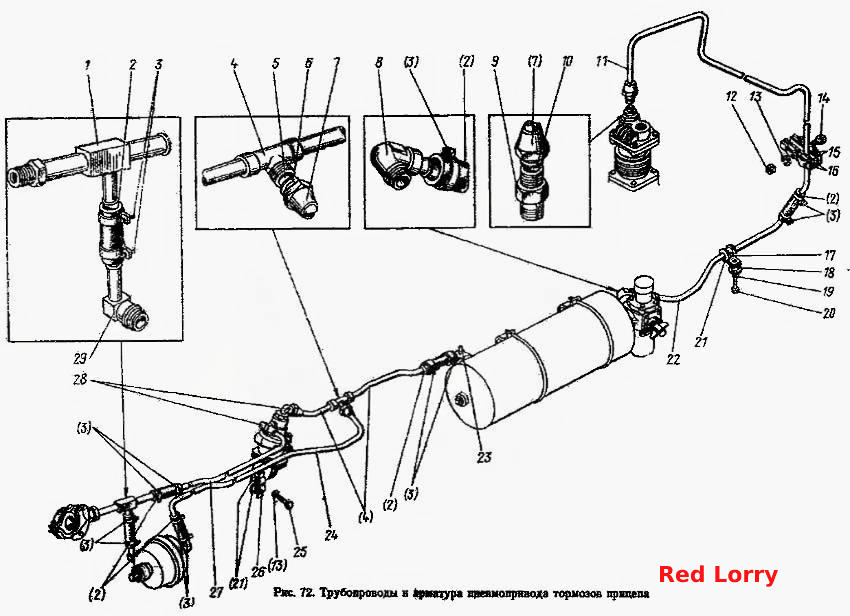

Трубопроводи та арматура пневмоприводу гальм причепа
100%
Назва деталі
Пневмопривід
Заводський номер
85-3506005
Кількість на модель
1
№
Назва деталі
Трубопровід 70-3506471 із муфтою та кільцем у зборі
Заводський номер
85-3506470
Кількість на модель
1
№
Назва деталі
Трубопровід 70-3506481 із кільцем, муфтою та накидною гайкою у зборі
Заводський номер
70-3506480
Кількість на модель
1
№
Назва деталі
Трубопровід 85-3506121 та конусна муфта у зборі
Заводський номер
85-3506120
Кількість на модель
1
№
Назва деталі
Трубопровід 85-3506145 із муфтою та кільцем у зборі
Заводський номер
85-3506140
Кількість на модель
1
№
Назва деталі
Трійник (для спеціальних комплектацій)
Заводський номер
70-3521030
Кількість на модель
1
№
1
Назва деталі
Шланг
Заводський номер
70-1405013
Кількість на модель
6
№
2
Назва деталі
Хомут
Заводський номер
ХС-21
Кількість на модель
12
№
3
Назва деталі
Трубопровід
Заводський номер
85-3506145
Кількість на модель
1
№
4
Назва деталі
Муфта
Заводський номер
70-3506028
Кількість на модель
3
№
5
Назва деталі
Кільце
Заводський номер
014-017-19-2-4
Кількість на модель
3
№
6
Назва деталі
Накидна гайка
Заводський номер
70-3506023
Кількість на модель
4
№
7
Назва деталі
Кутник
Заводський номер
70-3513015
Кількість на модель
1
№
8
Назва деталі
Штуцер
Заводський номер
70-3506022
Кількість на модель
1
№
9
Назва деталі
Конусна муфта
Заводський номер
70-3506024
Кількість на модель
1
№
10
Назва деталі
Трубопровід
Заводський номер
85-3506121
Кількість на модель
1
№
11
Назва деталі
Гайка
Заводський номер
М8
Кількість на модель
1
№
12
Назва деталі
Диск
Заводський номер
ШП8
Кількість на модель
2
№
13
Назва деталі
гвинт
Заводський номер
4М8х25
Кількість на модель
1
№
14
Назва деталі
Планка
Заводський номер
70-3506011
Кількість на модель
2
№
15
Назва деталі
Прокладка
Заводський номер
70-4607158-02
Кількість на модель
2
№
16
Назва деталі
Хомутик
Заводський номер
70-1115012-03
Кількість на модель
1
№
17
Назва деталі
Диск
Заводський номер
ШЧ10
Кількість на модель
1
№
18
Назва деталі
Диск
Заводський номер
ШП10
Кількість на модель
1
№
19
Назва деталі
гвинт
Заводський номер
4М10х20
Кількість на модель
1
№
20
Назва деталі
Втулка
Заводський номер
70-3506027
Кількість на модель
3
№
21
Назва деталі
Трубопровід
Заводський номер
85-3506131
Кількість на модель
1
№
22
Назва деталі
Кутник
Заводський номер
70-3513015-01
Кількість на модель
1
№
23
Назва деталі
Трубопровід (для спеціальних комплектацій)
Заводський номер
70-3506481
Кількість на модель
1
№
24
Назва деталі
гвинт
Заводський номер
4М8х35
Кількість на модель
1
№
25
Назва деталі
Планка
Заводський номер
70-3407146
Кількість на модель
1
№
26
Назва деталі
Трубопровід
Заводський номер
70-3506471
Кількість на модель
1
№
27
Назва деталі
Кутник
Заводський номер
70-3506033
Кількість на модель
2
№
28
Назва деталі
Кутник (для спеціальних комплектацій)
Заводський номер
70-3506095
Кількість на модель
2
№
29
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Пневмопривід | 85-3506005 | 1 | 1 | |||||
| Трубопровід 70-3506471 із муфтою та кільцем у зборі | 85-3506470 | 1 | 1 | |||||
| Трубопровід 70-3506481 із кільцем, муфтою та накидною гайкою у зборі | 70-3506480 | 1 | 1 | |||||
| Трубопровід 85-3506121 та конусна муфта у зборі | 85-3506120 | 1 | 1 | |||||
| Трубопровід 85-3506145 із муфтою та кільцем у зборі | 85-3506140 | 1 | 1 | |||||
| 1 | Трійник (для спеціальних комплектацій) | 70-3521030 | 1 | 1 | 1 | |||
| 2 | Шланг | 70-1405013 | 6 | 6 | 2 | |||
| 3 | Хомут | ХС-21 | 12 | 12 | 3 | |||
| 4 | Трубопровід | 85-3506145 | 1 | 1 | 4 | |||
| 5 | Муфта | 70-3506028 | 3 | 3 | 5 | |||
| 6 | Кільце | 014-017-19-2-4 | 3 | 3 | 6 | |||
| 7 | Накидна гайка | 70-3506023 | 4 | 4 | 7 | |||
| 8 | Кутник | 70-3513015 | 1 | 1 | 8 | |||
| 9 | Штуцер | 70-3506022 | 1 | 1 | 9 | |||
| 10 | Конусна муфта | 70-3506024 | 1 | 1 | 10 | |||
| 11 | Трубопровід | 85-3506121 | 1 | 1 | 11 | |||
| 12 | Гайка | М8 | 1 | 1 | 12 | |||
| 13 | Диск | ШП8 | 2 | 2 | 13 | |||
| 14 | гвинт | 4М8х25 | 1 | 1 | 14 | |||
| 15 | Планка | 70-3506011 | 2 | 2 | 15 | |||
| 16 | Прокладка | 70-4607158-02 | 2 | 2 | 16 | |||
| 17 | Хомутик | 70-1115012-03 | 1 | 1 | 17 | |||
| 18 | Диск | ШЧ10 | 1 | 1 | 18 | |||
| 19 | Диск | ШП10 | 1 | 1 | 19 | |||
| 20 | гвинт | 4М10х20 | 1 | 1 | 20 | |||
| 21 | Втулка | 70-3506027 | 3 | 3 | 21 | |||
| 22 | Трубопровід | 85-3506131 | 1 | 1 | 22 | |||
| 23 | Кутник | 70-3513015-01 | 1 | 1 | 23 | |||
| 24 | Трубопровід (для спеціальних комплектацій) | 70-3506481 | 1 | 1 | 24 | |||
| 25 | гвинт | 4М8х35 | 1 | 1 | 25 | |||
| 26 | Планка | 70-3407146 | 1 | 1 | 26 | |||
| 27 | Трубопровід | 70-3506471 | 1 | 1 | 27 | |||
| 28 | Кутник | 70-3506033 | 2 | 2 | 28 | |||
| 29 | Кутник (для спеціальних комплектацій) | 70-3506095 | 2 | 2 | 29 |
