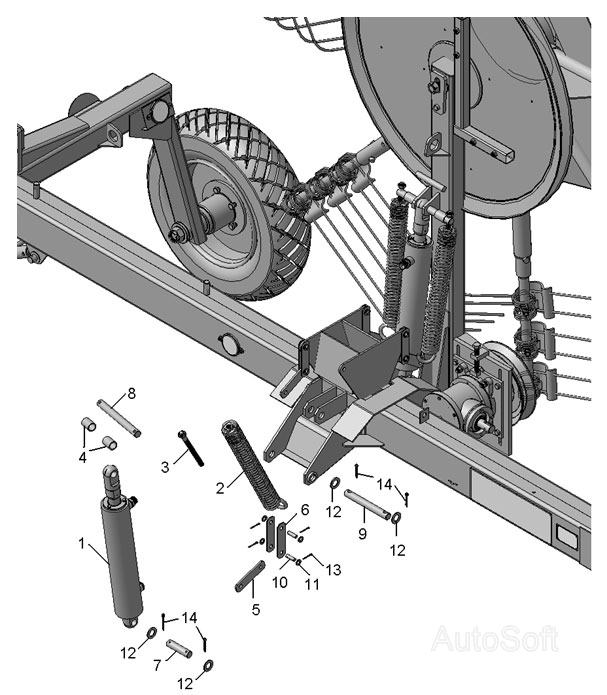

Встановлення гідроциліндрів і пружин
100%
Назва деталі
Гідроциліндр
Заводський номер
ГВД 17.00.000Н
Кількість на модель
2
№
1
Назва деталі
Врівноважувальна пружина
Заводський номер
ГВД 23.00.000
Кількість на модель
4
№
2
Назва деталі
Гвинт
Заводський номер
КРД 2.4.04.170
Кількість на модель
4
№
3
Назва деталі
Втулка
Заводський номер
ГВД 00.00.010
Кількість на модель
4
№
4
Назва деталі
Підрозділ
Заводський номер
ГВД 00.00.402
Кількість на модель
4
№
5
Назва деталі
Підрозділ
Заводський номер
ГВД 00.00.402-01
Кількість на модель
8
№
6
Назва деталі
Ось
Заводський номер
ГВД 00.00.602-01
Кількість на модель
2
№
7
Назва деталі
Ось
Заводський номер
ГВД 00.00.602-02
Кількість на модель
2
№
8
Назва деталі
Ось
Заводський номер
ГВД 00.00.604
Кількість на модель
2
№
9
Назва деталі
Ось
Заводський номер
ГВД 00.00.608
Кількість на модель
8
№
10
Назва деталі
Диск
Заводський номер
1/05200/01
Кількість на модель
16
№
11
Назва деталі
Диск 24x42
Заводський номер
1/05206/01
Кількість на модель
8
№
12
Назва деталі
Шплінт 3,7х25
Заводський номер
1/07969/01
Кількість на модель
16
№
13
Назва деталі
Шплінт 5,7х40
Заводський номер
1/07983/01
Кількість на модель
8
№
14
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гідроциліндр | ГВД 17.00.000Н | 2 | 2 | 1 | |||
| 2 | Врівноважувальна пружина | ГВД 23.00.000 | 4 | 4 | 2 | |||
| 3 | Гвинт | КРД 2.4.04.170 | 4 | 4 | 3 | |||
| 4 | Втулка | ГВД 00.00.010 | 4 | 4 | 4 | |||
| 5 | Підрозділ | ГВД 00.00.402 | 4 | 4 | 5 | |||
| 6 | Підрозділ | ГВД 00.00.402-01 | 8 | 8 | 6 | |||
| 7 | Ось | ГВД 00.00.602-01 | 2 | 2 | 7 | |||
| 8 | Ось | ГВД 00.00.602-02 | 2 | 2 | 8 | |||
| 9 | Ось | ГВД 00.00.604 | 2 | 2 | 9 | |||
| 10 | Ось | ГВД 00.00.608 | 8 | 8 | 10 | |||
| 11 | Диск | 1/05200/01 | 16 | 16 | 11 | |||
| 12 | Диск 24x42 | 1/05206/01 | 8 | 8 | 12 | |||
| 13 | Шплінт 3,7х25 | 1/07969/01 | 16 | 16 | 13 | |||
| 14 | Шплінт 5,7х40 | 1/07983/01 | 8 | 8 | 14 |
