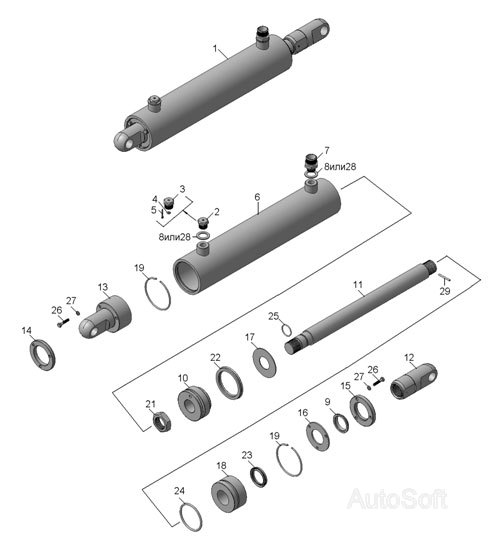

Гідроциліндр
100%
Назва деталі
Гідроциліндр
Заводський номер
ГВД 17.00.000Н
Кількість на модель
2
№
1
Назва деталі
Мило
Заводський номер
КТП -1.08.420
Кількість на модель
1
№
2
Назва деталі
Корпус мила
Заводський номер
КТП -1.08.637
Кількість на модель
1
№
3
Назва деталі
Диск
Заводський номер
КТП -1.08.494
Кількість на модель
1
№
4
Назва деталі
Шплінт
Заводський номер
2х2,8.02
Кількість на модель
1
№
5
Назва деталі
Корпус
Заводський номер
ГВД 17.00.002Н
Кількість на модель
1
№
6
Назва деталі
Штуцер
Заводський номер
КРН 2.1А.28.609Н
Кількість на модель
1
№
7
Назва деталі
Прокладка
Заводський номер
КРН 2.1А28.001
Кількість на модель
2
№
8
Назва деталі
Прибиральник
Заводський номер
ГВД 17.00.009Н
Кількість на модель
1
№
9
Назва деталі
Поршень
Заводський номер
ГВД 17.00.010Н
Кількість на модель
1
№
10
Назва деталі
Стебло
Заводський номер
ГВД 17.00.011Н
Кількість на модель
1
№
11
Назва деталі
Проушина
Заводський номер
ГВД 17.00.003Н
Кількість на модель
1
№
12
Назва деталі
Хвостовик
Заводський номер
ГВД 17.00.013Н
Кількість на модель
1
№
13
Назва деталі
Кільце
Заводський номер
ГВД 17.00.014Н
Кількість на модель
1
№
14
Назва деталі
Фланець
Заводський номер
ГВД 17.00.015Н
Кількість на модель
1
№
15
Назва деталі
Диск
Заводський номер
ГВД 17.00.016Н
Кількість на модель
1
№
16
Назва деталі
Диск
Заводський номер
ГВД 17.00.017Н
Кількість на модель
1
№
17
Назва деталі
Направляюча
Заводський номер
ГВД 17.00.018Н
Кількість на модель
1
№
18
Назва деталі
Опорне кільце
Заводський номер
ГВД 17.00.025Н
Кількість на модель
1
№
19
Назва деталі
Гайка М2-6х33Н
Заводський номер
ГВД 05.00.001
Кількість на модель
1
№
21
Назва деталі
Манжета 80х65-3
Заводський номер
Манжета 80х65-3
Кількість на модель
1
№
22
Назва деталі
Манжета 50х40-3
Заводський номер
Манжета 50х40-3
Кількість на модель
1
№
23
Назва деталі
Кільце- - -
Заводський номер
Кольцо 072-080-46-2-2
Кількість на модель
1
№
24
Назва деталі
Кільце
Заводський номер
Кольцо 030-034-25-2-2
Кількість на модель
1
№
25
Назва деталі
Болт M- x
Заводський номер
1/09028/21
Кількість на модель
6
№
26
Назва деталі
Пружинна шайба
Заводський номер
1/05164/20
Кількість на модель
6
№
27
Назва деталі
Прокладка 22х28х1, 5
Заводський номер
1/02634/60
Кількість на модель
2
№
28
Назва деталі
Штифт
Заводський номер
ГВД 17.00.027Н
Кількість на модель
1
№
29
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гідроциліндр | ГВД 17.00.000Н | 2 | 2 | 1 | |||
| 2 | Мило | КТП -1.08.420 | 1 | 1 | 2 | |||
| 3 | Корпус мила | КТП -1.08.637 | 1 | 1 | 3 | |||
| 4 | Диск | КТП -1.08.494 | 1 | 1 | 4 | |||
| 5 | Шплінт | 2х2,8.02 | 1 | 1 | 5 | |||
| 6 | Корпус | ГВД 17.00.002Н | 1 | 1 | 6 | |||
| 7 | Штуцер | КРН 2.1А.28.609Н | 1 | 1 | 7 | |||
| 8 | Прокладка | КРН 2.1А28.001 | 2 | 2 | 8 | |||
| 9 | Прибиральник | ГВД 17.00.009Н | 1 | 1 | 9 | |||
| 10 | Поршень | ГВД 17.00.010Н | 1 | 1 | 10 | |||
| 11 | Стебло | ГВД 17.00.011Н | 1 | 1 | 11 | |||
| 12 | Проушина | ГВД 17.00.003Н | 1 | 1 | 12 | |||
| 13 | Хвостовик | ГВД 17.00.013Н | 1 | 1 | 13 | |||
| 14 | Кільце | ГВД 17.00.014Н | 1 | 1 | 14 | |||
| 15 | Фланець | ГВД 17.00.015Н | 1 | 1 | 15 | |||
| 16 | Диск | ГВД 17.00.016Н | 1 | 1 | 16 | |||
| 17 | Диск | ГВД 17.00.017Н | 1 | 1 | 17 | |||
| 18 | Направляюча | ГВД 17.00.018Н | 1 | 1 | 18 | |||
| 19 | Опорне кільце | ГВД 17.00.025Н | 1 | 1 | 19 | |||
| 21 | Гайка М2-6х33Н | ГВД 05.00.001 | 1 | 1 | 21 | |||
| 22 | Манжета 80х65-3 | Манжета 80х65-3 | 1 | 1 | 22 | |||
| 23 | Манжета 50х40-3 | Манжета 50х40-3 | 1 | 1 | 23 | |||
| 24 | Кільце- - - | Кольцо 072-080-46-2-2 | 1 | 1 | 24 | |||
| 25 | Кільце | Кольцо 030-034-25-2-2 | 1 | 1 | 25 | |||
| 26 | Болт M- x | 1/09028/21 | 6 | 6 | 26 | |||
| 27 | Пружинна шайба | 1/05164/20 | 6 | 6 | 27 | |||
| 28 | Прокладка 22х28х1, 5 | 1/02634/60 | 2 | 2 | 28 | |||
| 29 | Штифт | ГВД 17.00.027Н | 1 | 1 | 29 |
