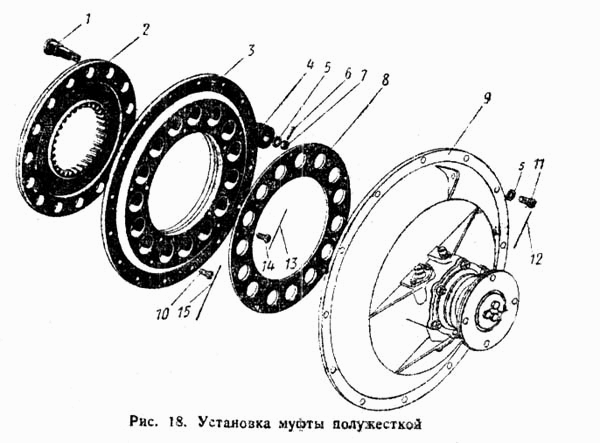

Встановлення напівжорсткої муфти
100%
Назва деталі
Напівжорстка муфта
Заводський номер
700.00.16.010
Кількість на модель
1
№
Назва деталі
Встановлення напівжорсткої муфти
Заводський номер
700.00.16.000-2
Кількість на модель
1
№
Назва деталі
Палець
Заводський номер
700.00.16.016
Кількість на модель
15
№
1
Назва деталі
Зубчастий вінець
Заводський номер
700.00.16.015
Кількість на модель
1
№
2
Назва деталі
Диск
Заводський номер
700.00.16.014
Кількість на модель
1
№
3
Назва деталі
Амортизатор
Заводський номер
700.00.16.017
Кількість на модель
15
№
4
Назва деталі
Шайба ГОСТ
Заводський номер
Шайба 12-001 ГОСТ 11371-68
Кількість на модель
27
№
5
Назва деталі
Шплінт 3,2х25-001 ГОСТ 397-66
Заводський номер
Шплинт 3,2Х25-001 ГОСТ 397-66
Кількість на модель
15
№
6
Назва деталі
Гайка М12-011 ГОСТ 5933-62
Заводський номер
Гайка М12-011 ГОСТ 5933-62
Кількість на модель
15
№
7
Назва деталі
Кільце
Заводський номер
700.00.16.018
Кількість на модель
1
№
8
Назва деталі
Опора напівжорсткої муфти
Заводський номер
700.16.05.000-1
Кількість на модель
1
№
9
Назва деталі
Bolt III M10H25-021 ГОСТ 7805-62 та 7808-62
Заводський номер
Болт III М10Х25-021 ГОСТ 7805-62 и 7808-
Кількість на модель
10
№
10
Назва деталі
Болт M7808--6212×__NT__3__ ГОСТ 25-021
Заводський номер
Болт М12Х25-021 ГОСТ 7808--62
Кількість на модель
12
№
11
Назва деталі
Дріт КО 1,6Х350 мм ГОСТ 792-67
Заводський номер
Проволока КО 1,6Х350 мм ГОСТ 792-67
Кількість на модель
6
№
12
Назва деталі
Дріт КО 1,6Х150 мм ГОСТ 792-67
Заводський номер
Проволока КО 1,6Х150 мм ГОСТ 792-67
Кількість на модель
5
№
13
Назва деталі
Болт III M10H20-021 ГОСТ 7808-62
Заводський номер
Болт III М10Х20-021 ГОСТ 7808-62
Кількість на модель
10
№
14
Назва деталі
Дріт КО 1,6Х250 мм ГОСТ 792-67
Заводський номер
Проволока КО 1,6Х250 мм ГОСТ 792-67
Кількість на модель
8
№
15
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Напівжорстка муфта | 700.00.16.010 | 1 | 1 | |||||
| Встановлення напівжорсткої муфти | 700.00.16.000-2 | 1 | 1 | |||||
| 1 | Палець | 700.00.16.016 | 15 | 15 | 1 | |||
| 2 | Зубчастий вінець | 700.00.16.015 | 1 | 1 | 2 | |||
| 3 | Диск | 700.00.16.014 | 1 | 1 | 3 | |||
| 4 | Амортизатор | 700.00.16.017 | 15 | 15 | 4 | |||
| 5 | Шайба ГОСТ | Шайба 12-001 ГОСТ 11371-68 | 27 | 27 | 5 | |||
| 6 | Шплінт 3,2х25-001 ГОСТ 397-66 | Шплинт 3,2Х25-001 ГОСТ 397-66 | 15 | 15 | 6 | |||
| 7 | Гайка М12-011 ГОСТ 5933-62 | Гайка М12-011 ГОСТ 5933-62 | 15 | 15 | 7 | |||
| 8 | Кільце | 700.00.16.018 | 1 | 1 | 8 | |||
| 9 | Опора напівжорсткої муфти | 700.16.05.000-1 | 1 | 1 | 9 | |||
| 10 | Bolt III M10H25-021 ГОСТ 7805-62 та 7808-62 | Болт III М10Х25-021 ГОСТ 7805-62 и 7808- | 10 | 10 | 10 | |||
| 11 | Болт M7808--6212×__NT__3__ ГОСТ 25-021 | Болт М12Х25-021 ГОСТ 7808--62 | 12 | 12 | 11 | |||
| 12 | Дріт КО 1,6Х350 мм ГОСТ 792-67 | Проволока КО 1,6Х350 мм ГОСТ 792-67 | 6 | 6 | 12 | |||
| 13 | Дріт КО 1,6Х150 мм ГОСТ 792-67 | Проволока КО 1,6Х150 мм ГОСТ 792-67 | 5 | 5 | 13 | |||
| 14 | Болт III M10H20-021 ГОСТ 7808-62 | Болт III М10Х20-021 ГОСТ 7808-62 | 10 | 10 | 14 | |||
| 15 | Дріт КО 1,6Х250 мм ГОСТ 792-67 | Проволока КО 1,6Х250 мм ГОСТ 792-67 | 8 | 8 | 15 |
