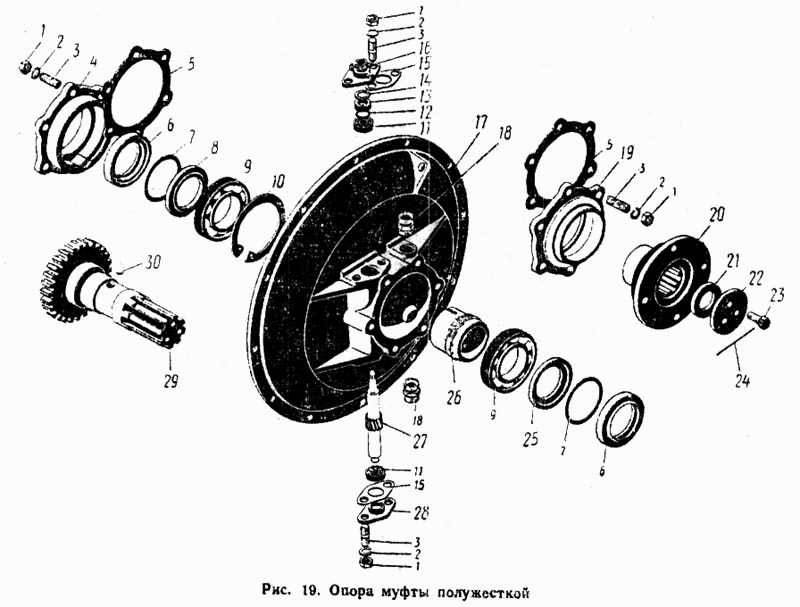

Опора напівжорсткої муфти
100%
Назва деталі
Опора напівжорсткої муфти
Заводський номер
700.16.05.000-1
Кількість на модель
1
№
Назва деталі
Гайка М10-011 ГОСТ 5927-62
Заводський номер
Гайка М10-011 ГОСТ 5927-62
Кількість на модель
16
№
1
Назва деталі
Пружинна шайба 10Н ГОСТ 6402-61
Заводський номер
Шайба пружинная 10Н ГОСТ 6402-61
Кількість на модель
16
№
2
Назва деталі
Шпилька Б М10Х22 (12/16) 020 ГОСТ 11765-66
Заводський номер
Шпилька Б М10Х22 (12/16) 020 ГОСТ 11765-
Кількість на модель
10
№
3
Назва деталі
Кришка
Заводський номер
700.16.05.014
Кількість на модель
1
№
4
Назва деталі
Прокладка
Заводський номер
700.16.05.018
Кількість на модель
4
№
5
Назва деталі
Ущільнювач ЛК БСК-75-100-12/14
Заводський номер
Уплотнение ЛК БСК-75-100-12/14
Кількість на модель
2
№
6
Назва деталі
Пружина АСК-75-2
Заводський номер
Пружина АСК-75-2
Кількість на модель
2
№
7
Назва деталі
Масловідбивальне кільце
Заводський номер
700.16.05.016-02
Кількість на модель
1
№
8
Назва деталі
Кульковий підшипник ГОСТ 213
Заводський номер
Шарикоподшипник 213 ГОСТ 8338-57
Кількість на модель
2
№
9
Назва деталі
Кільце ВЭ-120 ГОСТ 9301-59
Заводський номер
Кольцо ВЭ-120 ГОСТ 9301-59
Кількість на модель
1
№
10
Назва деталі
Кульковий підшипник ГОСТ 201
Заводський номер
Шарикоподшипник 201 ГОСТ 8338-57
Кількість на модель
2
№
11
Назва деталі
Пружина АСК-10-2
Заводський номер
Пружина АСК-10-2
Кількість на модель
1
№
12
Назва деталі
Ущільнення ЛК АСК-10-25-7
Заводський номер
Уплотнение ЛК АСК-10-25-7
Кількість на модель
1
№
13
Назва деталі
Диск
Заводський номер
700.16.05.025
Кількість на модель
1
№
14
Назва деталі
Прокладка
Заводський номер
700.16.05.027
Кількість на модель
2
№
15
Назва деталі
Кришка
Заводський номер
700.16.05.024-1
Кількість на модель
1
№
16
Назва деталі
Опорна кришка
Заводський номер
700.16.05.013-1
Кількість на модель
1
№
17
Назва деталі
Прохідний штуцер ШП-10/12 ОН-13-11-58
Заводський номер
Штуцер проходной ШП-10/12 ОН-13-11-58
Кількість на модель
2
№
18
Назва деталі
Кришка
Заводський номер
700.16.05.029
Кількість на модель
1
№
19
Назва деталі
Фланець у зборі
Заводський номер
700.16.05.010
Кількість на модель
1
№
20
Назва деталі
Прокладка
Заводський номер
700.10.05.021
Кількість на модель
1
№
21
Назва деталі
Диск
Заводський номер
700.16.05.019
Кількість на модель
1
№
22
Назва деталі
Болт III M10H25-21 ГОСТ 7808-62
Заводський номер
Болт III М10Х25-21 ГОСТ 7808-62
Кількість на модель
3
№
23
Назва деталі
Дріт КО 1,6Х250 мм ГОСТ 792-67
Заводський номер
Проволока КО 1,6Х250 мм ГОСТ 792-67
Кількість на модель
1
№
24
Назва деталі
Масловідбивальне кільце
Заводський номер
700.16.05.016-01
Кількість на модель
1
№
25
Назва деталі
Шестерня
Заводський номер
700.16.05.023
Кількість на модель
1
№
26
Назва деталі
Валик
Заводський номер
700.16.05.026
Кількість на модель
1
№
27
Назва деталі
Кришка
Заводський номер
700.16.05.028-1
Кількість на модель
1
№
28
Назва деталі
Вал
Заводський номер
700.16.05.015-1
Кількість на модель
1
№
29
Назва деталі
Штифт
Заводський номер
700.16.05.022
Кількість на модель
1
№
30
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Опора напівжорсткої муфти | 700.16.05.000-1 | 1 | 1 | |||||
| 1 | Гайка М10-011 ГОСТ 5927-62 | Гайка М10-011 ГОСТ 5927-62 | 16 | 16 | 1 | |||
| 2 | Пружинна шайба 10Н ГОСТ 6402-61 | Шайба пружинная 10Н ГОСТ 6402-61 | 16 | 16 | 2 | |||
| 3 | Шпилька Б М10Х22 (12/16) 020 ГОСТ 11765-66 | Шпилька Б М10Х22 (12/16) 020 ГОСТ 11765- | 10 | 10 | 3 | |||
| 4 | Кришка | 700.16.05.014 | 1 | 1 | 4 | |||
| 5 | Прокладка | 700.16.05.018 | 4 | 4 | 5 | |||
| 6 | Ущільнювач ЛК БСК-75-100-12/14 | Уплотнение ЛК БСК-75-100-12/14 | 2 | 2 | 6 | |||
| 7 | Пружина АСК-75-2 | Пружина АСК-75-2 | 2 | 2 | 7 | |||
| 8 | Масловідбивальне кільце | 700.16.05.016-02 | 1 | 1 | 8 | |||
| 9 | Кульковий підшипник ГОСТ 213 | Шарикоподшипник 213 ГОСТ 8338-57 | 2 | 2 | 9 | |||
| 10 | Кільце ВЭ-120 ГОСТ 9301-59 | Кольцо ВЭ-120 ГОСТ 9301-59 | 1 | 1 | 10 | |||
| 11 | Кульковий підшипник ГОСТ 201 | Шарикоподшипник 201 ГОСТ 8338-57 | 2 | 2 | 11 | |||
| 12 | Пружина АСК-10-2 | Пружина АСК-10-2 | 1 | 1 | 12 | |||
| 13 | Ущільнення ЛК АСК-10-25-7 | Уплотнение ЛК АСК-10-25-7 | 1 | 1 | 13 | |||
| 14 | Диск | 700.16.05.025 | 1 | 1 | 14 | |||
| 15 | Прокладка | 700.16.05.027 | 2 | 2 | 15 | |||
| 16 | Кришка | 700.16.05.024-1 | 1 | 1 | 16 | |||
| 17 | Опорна кришка | 700.16.05.013-1 | 1 | 1 | 17 | |||
| 18 | Прохідний штуцер ШП-10/12 ОН-13-11-58 | Штуцер проходной ШП-10/12 ОН-13-11-58 | 2 | 2 | 18 | |||
| 19 | Кришка | 700.16.05.029 | 1 | 1 | 19 | |||
| 20 | Фланець у зборі | 700.16.05.010 | 1 | 1 | 20 | |||
| 21 | Прокладка | 700.10.05.021 | 1 | 1 | 21 | |||
| 22 | Диск | 700.16.05.019 | 1 | 1 | 22 | |||
| 23 | Болт III M10H25-21 ГОСТ 7808-62 | Болт III М10Х25-21 ГОСТ 7808-62 | 3 | 3 | 23 | |||
| 24 | Дріт КО 1,6Х250 мм ГОСТ 792-67 | Проволока КО 1,6Х250 мм ГОСТ 792-67 | 1 | 1 | 24 | |||
| 25 | Масловідбивальне кільце | 700.16.05.016-01 | 1 | 1 | 25 | |||
| 26 | Шестерня | 700.16.05.023 | 1 | 1 | 26 | |||
| 27 | Валик | 700.16.05.026 | 1 | 1 | 27 | |||
| 28 | Кришка | 700.16.05.028-1 | 1 | 1 | 28 | |||
| 29 | Вал | 700.16.05.015-1 | 1 | 1 | 29 | |||
| 30 | Штифт | 700.16.05.022 | 1 | 1 | 30 |
