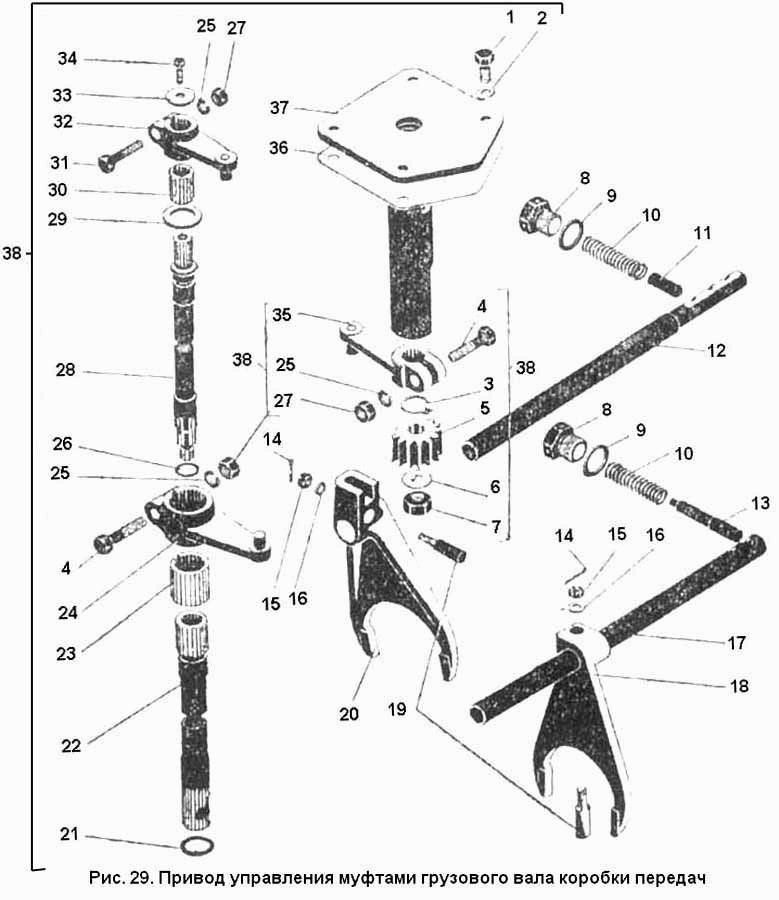

Привід управління муфтами вантажного вала коробки передач
100%
Назва деталі
Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 12.65
Заводський номер
Шайба 12.65Г ГОСТ 6402-70
Кількість на модель
4
№
1
Назва деталі
Болт M7808-7012×__NT__3__ ГОСТ 25
Заводський номер
Болт М12Х25 ГОСТ 7808-70
Кількість на модель
4
№
2
Назва деталі
Кільце Б13942-68 ГОСТ 20
Заводський номер
Кольцо Б20 ГОСТ 13942-68
Кількість на модель
1
№
3
Назва деталі
Болт M7811-7010×__NT__3__ ГОСТ 50
Заводський номер
Болт М10Х50 ГОСТ 7811-70
Кількість на модель
1
№
4
Назва деталі
Шестерня
Заводський номер
700А.17.01.243
Кількість на модель
1
№
5
Назва деталі
Диск
Заводський номер
700.17.01.484
Кількість на модель
1
№
6
Назва деталі
Гайка М14 ГОСТ 5927-70
Заводський номер
Гайка М14 ГОСТ 5927-70
Кількість на модель
1
№
7
Назва деталі
Затор
Заводський номер
700.1701.332
Кількість на модель
2
№
8
Назва деталі
Прокладка ФГ28Х34Х2 МН 3138-62
Заводський номер
Прокладка ФГ28Х34Х2 МН 3138-62
Кількість на модель
2
№
9
Назва деталі
Пружина
Заводський номер
700.17.01.343
Кількість на модель
2
№
10
Назва деталі
Фіксатор
Заводський номер
700.17.01.353
Кількість на модель
1
№
11
Назва деталі
Валик
Заводський номер
700.17.01.483
Кількість на модель
1
№
12
Назва деталі
Фіксатор
Заводський номер
700.17.01-345-1
Кількість на модель
№
13
Назва деталі
Шплінт 25х25 ГОСТ 397-79
Заводський номер
Шплинт 25Х25 ГОСТ 397-79
Кількість на модель
2
№
14
Назва деталі
Гайка М10 ГОСТ 5933-73
Заводський номер
Гайка М10 ГОСТ 5933-73
Кількість на модель
2
№
15
Назва деталі
Шайба ГОСТ
Заводський номер
Шайба 10.01 ГОСТ 11371-78
Кількість на модель
2
№
16
Назва деталі
Валик-рейка
Заводський номер
700.17.01.495
Кількість на модель
1
№
17
Назва деталі
Вилка
Заводський номер
700.17.01.143-2
Кількість на модель
1
№
18
Назва деталі
Клин
Заводський номер
700.17.01.482
Кількість на модель
2
№
19
Назва деталі
Вилка
Заводський номер
700.17.01.144-2
Кількість на модель
1
№
20
Назва деталі
Кільце Н1-38х30-3 ГОСТ 18829-73
Заводський номер
Кольцо Н1-38Х30-3 ГОСТ 18829-73
Кількість на модель
1
№
21
Назва деталі
Порожнистий вал
Заводський номер
700.17-01.244-1
Кількість на модель
1
№
22
Назва деталі
Втулка
Заводський номер
700.17.01.296
Кількість на модель
1
№
23
Назва деталі
Верхній важіль у зборі
Заводський номер
700.17.01.240-1
Кількість на модель
1
№
24
Назва деталі
Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 10.65
Заводський номер
Шайба 10.65Г ГОСТ 6402-70
Кількість на модель
1
№
25
Назва деталі
Кільце Н1-22х18-3 ГОСТ 18829-73
Заводський номер
Кольцо Н1-22Х18-3 ГОСТ 18829-73
Кількість на модель
1
№
26
Назва деталі
Гайка М10 ГОСТ 5927-70
Заводський номер
Гайка М10 ГОСТ 5927-70
Кількість на модель
3
№
27
Назва деталі
Валик
Заводський номер
700.17.01.129-1
Кількість на модель
1
№
28
Назва деталі
Кільце
Заводський номер
700.17.01.298-1
Кількість на модель
1
№
29
Назва деталі
Втулка
Заводський номер
700.17.01.297
Кількість на модель
1
№
30
Назва деталі
Болт M7811-7010×__NT__3__ ГОСТ 40
Заводський номер
Болт М10Х40 ГОСТ 7811-70
Кількість на модель
1
№
31
Назва деталі
Важіль у зборі
Заводський номер
700.17.01.250-1
Кількість на модель
1
№
32
Назва деталі
Кільце
Заводський номер
700.17.01.298-2
Кількість на модель
1
№
33
Назва деталі
Болт M203×7805-70 ГОСТ 6
Заводський номер
Болт 3М6Х20 ГОСТ 7805-70
Кількість на модель
1
№
34
Назва деталі
Нижній важіль у зборі
Заводський номер
700.17.01.230
Кількість на модель
1
№
35
Назва деталі
Прокладка
Заводський номер
700.17.01.133-1
Кількість на модель
1
№
36
Назва деталі
Корпус у зборі
Заводський номер
700.17.01.220-1
Кількість на модель
1
№
37
Назва деталі
__NT__0__ Привід управління муфтами
Заводський номер
700А.17.01.210
Кількість на модель
1
№
38
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 12.65 | Шайба 12.65Г ГОСТ 6402-70 | 4 | 4 | 1 | |||
| 2 | Болт M7808-7012×__NT__3__ ГОСТ 25 | Болт М12Х25 ГОСТ 7808-70 | 4 | 4 | 2 | |||
| 3 | Кільце Б13942-68 ГОСТ 20 | Кольцо Б20 ГОСТ 13942-68 | 1 | 1 | 3 | |||
| 4 | Болт M7811-7010×__NT__3__ ГОСТ 50 | Болт М10Х50 ГОСТ 7811-70 | 1 | 1 | 4 | |||
| 5 | Шестерня | 700А.17.01.243 | 1 | 1 | 5 | |||
| 6 | Диск | 700.17.01.484 | 1 | 1 | 6 | |||
| 7 | Гайка М14 ГОСТ 5927-70 | Гайка М14 ГОСТ 5927-70 | 1 | 1 | 7 | |||
| 8 | Затор | 700.1701.332 | 2 | 2 | 8 | |||
| 9 | Прокладка ФГ28Х34Х2 МН 3138-62 | Прокладка ФГ28Х34Х2 МН 3138-62 | 2 | 2 | 9 | |||
| 10 | Пружина | 700.17.01.343 | 2 | 2 | 10 | |||
| 11 | Фіксатор | 700.17.01.353 | 1 | 1 | 11 | |||
| 12 | Валик | 700.17.01.483 | 1 | 1 | 12 | |||
| 13 | Фіксатор | 700.17.01-345-1 | 13 | |||||
| 14 | Шплінт 25х25 ГОСТ 397-79 | Шплинт 25Х25 ГОСТ 397-79 | 2 | 2 | 14 | |||
| 15 | Гайка М10 ГОСТ 5933-73 | Гайка М10 ГОСТ 5933-73 | 2 | 2 | 15 | |||
| 16 | Шайба ГОСТ | Шайба 10.01 ГОСТ 11371-78 | 2 | 2 | 16 | |||
| 17 | Валик-рейка | 700.17.01.495 | 1 | 1 | 17 | |||
| 18 | Вилка | 700.17.01.143-2 | 1 | 1 | 18 | |||
| 19 | Клин | 700.17.01.482 | 2 | 2 | 19 | |||
| 20 | Вилка | 700.17.01.144-2 | 1 | 1 | 20 | |||
| 21 | Кільце Н1-38х30-3 ГОСТ 18829-73 | Кольцо Н1-38Х30-3 ГОСТ 18829-73 | 1 | 1 | 21 | |||
| 22 | Порожнистий вал | 700.17-01.244-1 | 1 | 1 | 22 | |||
| 23 | Втулка | 700.17.01.296 | 1 | 1 | 23 | |||
| 24 | Верхній важіль у зборі | 700.17.01.240-1 | 1 | 1 | 24 | |||
| 25 | Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 10.65 | Шайба 10.65Г ГОСТ 6402-70 | 1 | 1 | 25 | |||
| 26 | Кільце Н1-22х18-3 ГОСТ 18829-73 | Кольцо Н1-22Х18-3 ГОСТ 18829-73 | 1 | 1 | 26 | |||
| 27 | Гайка М10 ГОСТ 5927-70 | Гайка М10 ГОСТ 5927-70 | 3 | 3 | 27 | |||
| 28 | Валик | 700.17.01.129-1 | 1 | 1 | 28 | |||
| 29 | Кільце | 700.17.01.298-1 | 1 | 1 | 29 | |||
| 30 | Втулка | 700.17.01.297 | 1 | 1 | 30 | |||
| 31 | Болт M7811-7010×__NT__3__ ГОСТ 40 | Болт М10Х40 ГОСТ 7811-70 | 1 | 1 | 31 | |||
| 32 | Важіль у зборі | 700.17.01.250-1 | 1 | 1 | 32 | |||
| 33 | Кільце | 700.17.01.298-2 | 1 | 1 | 33 | |||
| 34 | Болт M203×7805-70 ГОСТ 6 | Болт 3М6Х20 ГОСТ 7805-70 | 1 | 1 | 34 | |||
| 35 | Нижній важіль у зборі | 700.17.01.230 | 1 | 1 | 35 | |||
| 36 | Прокладка | 700.17.01.133-1 | 1 | 1 | 36 | |||
| 37 | Корпус у зборі | 700.17.01.220-1 | 1 | 1 | 37 | |||
| 38 | __NT__0__ Привід управління муфтами | 700А.17.01.210 | 1 | 1 | 38 |
