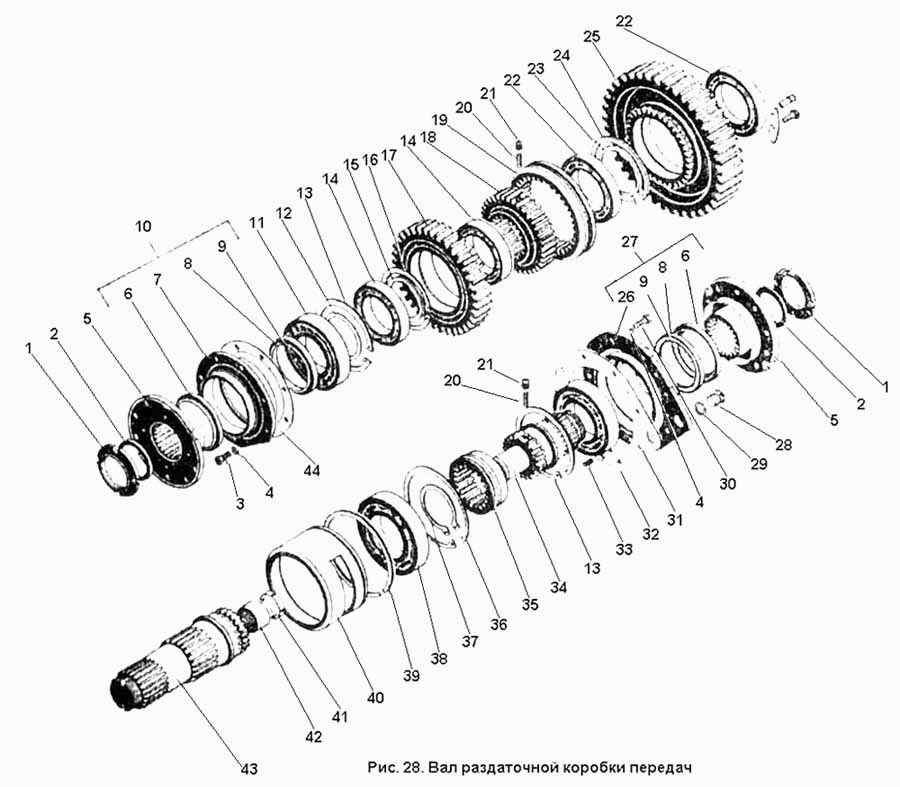

Вал роздавальної коробки передач
100%
Назва деталі
Гайка
Заводський номер
700А.17.01.492
Кількість на модель
1
№
1
Назва деталі
Ущільнювальне кільце
Заводський номер
700.23.02.037-1
Кількість на модель
1
№
2
Назва деталі
Болт M7808-7012×__NT__3__ ГОСТ 25
Заводський номер
Болт М12Х25 ГОСТ 7808-70
Кількість на модель
1
№
3
Назва деталі
Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 12.65
Заводський номер
Шайба 12.65Г ГОСТ 6402-70
Кількість на модель
14
№
4
Назва деталі
Фланець у зборі
Заводський номер
700А.17.01.160
Кількість на модель
2
№
5
Назва деталі
Кільце
Заводський номер
700А.17.01.156
Кількість на модель
1
№
6
Назва деталі
Обойма
Заводський номер
700.17.01.17Н
Кількість на модель
1
№
7
Назва деталі
Ущільнення ЛК БСК 110-135-12/14 ЛК 02478-00
Заводський номер
Уплотнение ЛК БСК 110-135-12/14 ЛК 02478
Кількість на модель
2
№
8
Назва деталі
Пружина АСК-110-2 ЛК 02480-00
Заводський номер
Пружина АСК-110-2 ЛК 02480-00
Кількість на модель
2
№
9
Назва деталі
Обойма в зборі
Заводський номер
700.17.01.350-1
Кількість на модель
1
№
10
Назва деталі
Підшипник ГОСТ
Заводський номер
Подшипник 2218 ГОСТ 8328-75
Кількість на модель
1
№
11
Назва деталі
Кільце
Заводський номер
700А.17.01.359
Кількість на модель
1
№
12
Назва деталі
Кільце В13943-68 ГОСТ160
Заводський номер
Кольцо В160 ГОСТ 13943-68
Кількість на модель
1
№
13
Назва деталі
Підшипник ГОСТ
Заводський номер
Подшипник 118 ГОСТ 8338-75
Кількість на модель
1
№
14
Назва деталі
Кільце
Заводський номер
700А.17.01.479-03
Кількість на модель
1
№
15
Назва деталі
Кільце В13943-68 ГОСТ140
Заводський номер
Кольцо В140 ГОСТ 13943-68
Кількість на модель
1
№
16
Назва деталі
Шестерня
Заводський номер
700А.17.01.088
Кількість на модель
1
№
17
Назва деталі
Муфта
Заводський номер
700А.17.01.169
Кількість на модель
1
№
18
Назва деталі
Пересувна зубчаста муфта
Заводський номер
700.17.01.171-1
Кількість на модель
1
№
19
Назва деталі
Пружина
Заводський номер
700.17.01.401
Кількість на модель
5
№
20
Назва деталі
Фіксатор
Заводський номер
700.17.01.293
Кількість на модель
5
№
21
Назва деталі
Підшипник ГОСТ
Заводський номер
Подшипник 120 ГОСТ 8338-74
Кількість на модель
2
№
22
Назва деталі
Кільце
Заводський номер
700А.17.01.479-04
Кількість на модель
1
№
23
Назва деталі
Кільце В13943-68 ГОСТ150
Заводський номер
Кольцо В150 ГОСТ 13943-68
Кількість на модель
1
№
24
Назва деталі
Шестерня
Заводський номер
700А.17.01.087-1
Кількість на модель
1
№
25
Назва деталі
Кришка
Заводський номер
700А.17.01.147-1
Кількість на модель
1
№
26
Назва деталі
Кришка у зборі
Заводський номер
700.17.01.340-2
Кількість на модель
1
№
27
Назва деталі
Затор
Заводський номер
700А.17.01.405
Кількість на модель
1
№
28
Назва деталі
Прокладка
Заводський номер
700.17.16.094-2
Кількість на модель
1
№
29
Назва деталі
Болт M7808-7012×__NT__3__ ГОСТ 30
Заводський номер
Болт М12Х30 ГОСТ 7808-70
Кількість на модель
8
№
30
Назва деталі
Прокладка
Заводський номер
700.17.01.313
Кількість на модель
1
№
31
Назва деталі
Підшипник ГОСТ
Заводський номер
Подшипник 218 ГОСТ 8338-74
Кількість на модель
1
№
32
Назва деталі
Штифт 8Пр2Х18 ГОСТ 3128-70
Заводський номер
Штифт 8Пр2Х18 ГОСТ 3128-70
Кількість на модель
1
№
33
Назва деталі
Вал
Заводський номер
700А.17.01.145
Кількість на модель
1
№
34
Назва деталі
Зубчаста муфта
Заводський номер
700.17.01.174-2
Кількість на модель
1
№
35
Назва деталі
Кільце В13943-68 ГОСТ180
Заводський номер
Кольцо В180 ГОСТ 13943-68
Кількість на модель
1
№
36
Назва деталі
Кільце В13942-68 ГОСТ100
Заводський номер
Кольцо В100 ГОСТ 13942-68
Кількість на модель
1
№
37
Назва деталі
Підшипник ГОСТ
Заводський номер
Подшипник 220 ГОСТ 8338-74
Кількість на модель
1
№
38
Назва деталі
Стопорне кільце
Заводський номер
700.17.01.488
Кількість на модель
1
№
39
Назва деталі
Обойма
Заводський номер
700.17.71.328-1
Кількість на модель
1
№
40
Назва деталі
Втулка
Заводський номер
700.17.01.159-2
Кількість на модель
1
№
41
Назва деталі
Підшипник ГОСТ
Заводський номер
Подшипник 943/40 ГОСТ 4060-78
Кількість на модель
1
№
42
Назва деталі
Розподільний вал
Заводський номер
700А.17.01.163
Кількість на модель
1
№
43
Назва деталі
Прокладка
Заводський номер
700.17.01.179
Кількість на модель
1
№
44
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гайка | 700А.17.01.492 | 1 | 1 | 1 | |||
| 2 | Ущільнювальне кільце | 700.23.02.037-1 | 1 | 1 | 2 | |||
| 3 | Болт M7808-7012×__NT__3__ ГОСТ 25 | Болт М12Х25 ГОСТ 7808-70 | 1 | 1 | 3 | |||
| 4 | Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 12.65 | Шайба 12.65Г ГОСТ 6402-70 | 14 | 14 | 4 | |||
| 5 | Фланець у зборі | 700А.17.01.160 | 2 | 2 | 5 | |||
| 6 | Кільце | 700А.17.01.156 | 1 | 1 | 6 | |||
| 7 | Обойма | 700.17.01.17Н | 1 | 1 | 7 | |||
| 8 | Ущільнення ЛК БСК 110-135-12/14 ЛК 02478-00 | Уплотнение ЛК БСК 110-135-12/14 ЛК 02478 | 2 | 2 | 8 | |||
| 9 | Пружина АСК-110-2 ЛК 02480-00 | Пружина АСК-110-2 ЛК 02480-00 | 2 | 2 | 9 | |||
| 10 | Обойма в зборі | 700.17.01.350-1 | 1 | 1 | 10 | |||
| 11 | Підшипник ГОСТ | Подшипник 2218 ГОСТ 8328-75 | 1 | 1 | 11 | |||
| 12 | Кільце | 700А.17.01.359 | 1 | 1 | 12 | |||
| 13 | Кільце В13943-68 ГОСТ160 | Кольцо В160 ГОСТ 13943-68 | 1 | 1 | 13 | |||
| 14 | Підшипник ГОСТ | Подшипник 118 ГОСТ 8338-75 | 1 | 1 | 14 | |||
| 15 | Кільце | 700А.17.01.479-03 | 1 | 1 | 15 | |||
| 16 | Кільце В13943-68 ГОСТ140 | Кольцо В140 ГОСТ 13943-68 | 1 | 1 | 16 | |||
| 17 | Шестерня | 700А.17.01.088 | 1 | 1 | 17 | |||
| 18 | Муфта | 700А.17.01.169 | 1 | 1 | 18 | |||
| 19 | Пересувна зубчаста муфта | 700.17.01.171-1 | 1 | 1 | 19 | |||
| 20 | Пружина | 700.17.01.401 | 5 | 5 | 20 | |||
| 21 | Фіксатор | 700.17.01.293 | 5 | 5 | 21 | |||
| 22 | Підшипник ГОСТ | Подшипник 120 ГОСТ 8338-74 | 2 | 2 | 22 | |||
| 23 | Кільце | 700А.17.01.479-04 | 1 | 1 | 23 | |||
| 24 | Кільце В13943-68 ГОСТ150 | Кольцо В150 ГОСТ 13943-68 | 1 | 1 | 24 | |||
| 25 | Шестерня | 700А.17.01.087-1 | 1 | 1 | 25 | |||
| 26 | Кришка | 700А.17.01.147-1 | 1 | 1 | 26 | |||
| 27 | Кришка у зборі | 700.17.01.340-2 | 1 | 1 | 27 | |||
| 28 | Затор | 700А.17.01.405 | 1 | 1 | 28 | |||
| 29 | Прокладка | 700.17.16.094-2 | 1 | 1 | 29 | |||
| 30 | Болт M7808-7012×__NT__3__ ГОСТ 30 | Болт М12Х30 ГОСТ 7808-70 | 8 | 8 | 30 | |||
| 31 | Прокладка | 700.17.01.313 | 1 | 1 | 31 | |||
| 32 | Підшипник ГОСТ | Подшипник 218 ГОСТ 8338-74 | 1 | 1 | 32 | |||
| 33 | Штифт 8Пр2Х18 ГОСТ 3128-70 | Штифт 8Пр2Х18 ГОСТ 3128-70 | 1 | 1 | 33 | |||
| 34 | Вал | 700А.17.01.145 | 1 | 1 | 34 | |||
| 35 | Зубчаста муфта | 700.17.01.174-2 | 1 | 1 | 35 | |||
| 36 | Кільце В13943-68 ГОСТ180 | Кольцо В180 ГОСТ 13943-68 | 1 | 1 | 36 | |||
| 37 | Кільце В13942-68 ГОСТ100 | Кольцо В100 ГОСТ 13942-68 | 1 | 1 | 37 | |||
| 38 | Підшипник ГОСТ | Подшипник 220 ГОСТ 8338-74 | 1 | 1 | 38 | |||
| 39 | Стопорне кільце | 700.17.01.488 | 1 | 1 | 39 | |||
| 40 | Обойма | 700.17.71.328-1 | 1 | 1 | 40 | |||
| 41 | Втулка | 700.17.01.159-2 | 1 | 1 | 41 | |||
| 42 | Підшипник ГОСТ | Подшипник 943/40 ГОСТ 4060-78 | 1 | 1 | 42 | |||
| 43 | Розподільний вал | 700А.17.01.163 | 1 | 1 | 43 | |||
| 44 | Прокладка | 700.17.01.179 | 1 | 1 | 44 |
