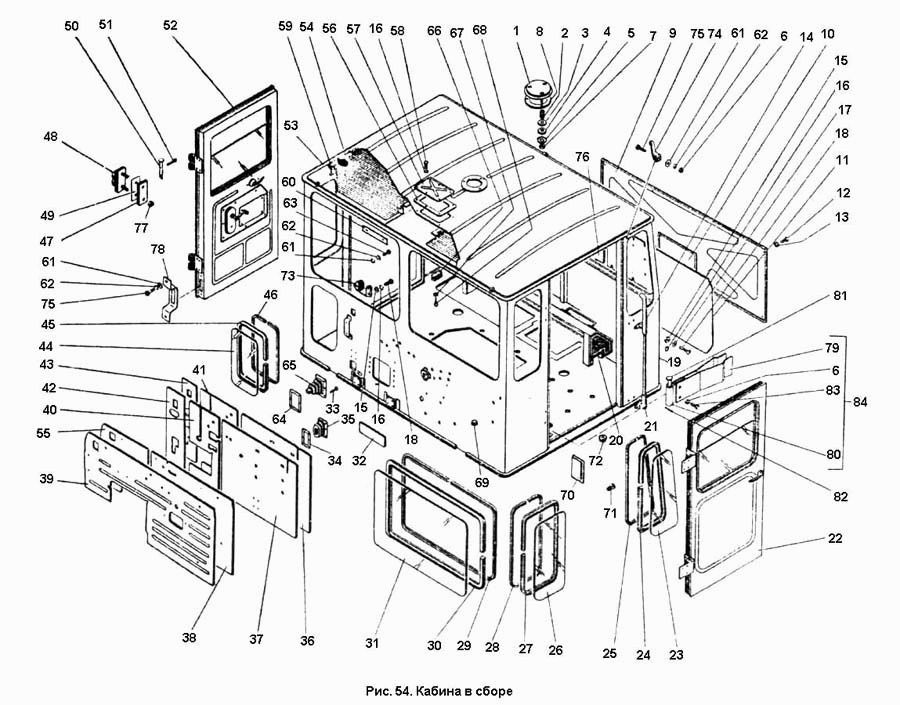

Кабіна в зборі
100%
Назва деталі
Кабіна в зборі
Заводський номер
700А.67.00.000-1
Кількість на модель
№
Назва деталі
Заглушка в зборі
Заводський номер
700А.67.00.220-1
Кількість на модель
1
№
1
Назва деталі
Втулка
Заводський номер
700.13.00.029-1
Кількість на модель
3
№
2
Назва деталі
Диск
Заводський номер
700.13.00.027-1
Кількість на модель
3
№
3
Назва деталі
Кільце
Заводський номер
700.13.00.028
Кількість на модель
3
№
4
Назва деталі
Диск
Заводський номер
700.13.00.027
Кількість на модель
3
№
5
Назва деталі
Гайка М6 ГОСТ 5927-70
Заводський номер
Гайка М6 ГОСТ 5927-70
Кількість на модель
11
№
6
Назва деталі
Гайка М12 ГОСТ 5927-70
Заводський номер
Гайка М12 ГОСТ 5927-70
Кількість на модель
3
№
7
Назва деталі
Прокладка
Заводський номер
700А.6700.159
Кількість на модель
1
№
8
Назва деталі
Кожух
Заводський номер
700А.67.00.156-1
Кількість на модель
1
№
9
Назва деталі
Аркуш __NT__0__
Заводський номер
700А.67.00.177
Кількість на модель
1
№
10
Назва деталі
Аркуш __NT__0__
Заводський номер
700А.67.00.032
Кількість на модель
1
№
11
Назва деталі
Спеціальний болт
Заводський номер
700А.67.00.171
Кількість на модель
12
№
12
Назва деталі
Шайба ГОСТ
Заводський номер
Шайба 8.01 ГОСТ 11371-78
Кількість на модель
8
№
13
Назва деталі
Кронштейн у зборі
Заводський номер
700А.67.00.240
Кількість на модель
2
№
14
Назва деталі
Гайка М8 ГОСТ 5927-70
Заводський номер
Гайка М8 ГОСТ 5927-70
Кількість на модель
10
№
15
Назва деталі
Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 8.65
Заводський номер
Шайба 8.65Г ГОСТ 6402-70
Кількість на модель
16
№
16
Назва деталі
Шайба ГОСТ
Заводський номер
Шайба 8.01 ГОСТ 6958-78
Кількість на модель
4
№
17
Назва деталі
Гвинт М8х18 ГОСТ17473-72
Заводський номер
Винт М8Х18 ГОСТ 17473-72
Кількість на модель
18
№
18
Назва деталі
Поручень
Заводський номер
700.67.00.051
Кількість на модель
1
№
19
Назва деталі
Опора панелі в зборі
Заводський номер
700А.67.00.050-1
Кількість на модель
1
№
20
Назва деталі
Кронштейн у зборі
Заводський номер
700.67.00.010-2
Кількість на модель
2
№
21
Назва деталі
Праві двері
Заводський номер
700.67.08.000-2
Кількість на модель
1
№
22
Назва деталі
Бічне скло
Заводський номер
700.67.00.105
Кількість на модель
1
№
23
Назва деталі
Ущільнювач скла
Заводський номер
700.67.00.108-03
Кількість на модель
2
№
24
Назва деталі
Ущільнювальна вставка
Заводський номер
700.67.00.109-03
Кількість на модель
2
№
25
Назва деталі
Скло
Заводський номер
700.67.00.104-2
Кількість на модель
2
№
26
Назва деталі
Ущільнювач скла
Заводський номер
700.67.00.108-02
Кількість на модель
2
№
27
Назва деталі
Ущільнювальна вставка
Заводський номер
700.67.00.109-02
Кількість на модель
2
№
28
Назва деталі
Ущільнювальна вставка
Заводський номер
700.67.00.109-01
Кількість на модель
4
№
29
Назва деталі
Ущільнювач скла
Заводський номер
700.67.00.108-01
Кількість на модель
4
№
30
Назва деталі
Скло
Заводський номер
700.67.00.104-03
Кількість на модель
3
№
31
Назва деталі
Аркуш __NT__0__
Заводський номер
700А.67.00.153
Кількість на модель
1
№
32
Назва деталі
Заклепка 14-37х10299-68 ГОСТ 4
Заводський номер
Заклепка 4Х14-37 ГОСТ 10299-68
Кількість на модель
10
№
33
Назва деталі
Фланець
Заводський номер
700.67.00.143
Кількість на модель
1
№
34
Назва деталі
Кожух
Заводський номер
700.67.00.141
Кількість на модель
1
№
35
Назва деталі
Оббивка
Заводський номер
700А.67.00.123
Кількість на модель
1
№
36
Назва деталі
Прокладка
Заводський номер
700А.67.00.126
Кількість на модель
1
№
37
Назва деталі
Аркуш __NT__0__
Заводський номер
700А.67.00.034
Кількість на модель
№
38
Назва деталі
Передній кожух
Заводський номер
700А.67.00.154-1
Кількість на модель
1
№
39
Назва деталі
Прокладка
Заводський номер
700А.67.00.025-1
Кількість на модель
1
№
40
Назва деталі
Оббивка
Заводський номер
700А.67.00.026-1
Кількість на модель
1
№
41
Назва деталі
Прокладка
Заводський номер
700А.67.00.039
Кількість на модель
1
№
42
Назва деталі
Оббивка
Заводський номер
700А.67.00.038
Кількість на модель
1
№
43
Назва деталі
Нижнє скло
Заводський номер
700.67.00.106
Кількість на модель
1
№
44
Назва деталі
Ущільнювач скла
Заводський номер
700.67.00.108-04
Кількість на модель
1
№
45
Назва деталі
Ущільнювальна вставка
Заводський номер
700.67.00.109-04
Кількість на модель
1
№
46
Назва деталі
Планка
Заводський номер
700А.67.00.191
Кількість на модель
4
№
47
Назва деталі
Стулка
Заводський номер
700А.67.00.280
Кількість на модель
4
№
48
Назва деталі
Прокладка
Заводський номер
700А.67.00.189
Кількість на модель
4
№
49
Назва деталі
Ось петлі
Заводський номер
700.67.00.014-1
Кількість на модель
4
№
50
Назва деталі
Шплінт 3.2х18 ГОСТ 397-79
Заводський номер
Шплинт 3.2Х18 ГОСТ 397-79
Кількість на модель
4
№
51
Назва деталі
Ліва двері
Заводський номер
700.67.09.000-2
Кількість на модель
1
№
52
Назва деталі
Зварна кабіна
Заводський номер
700А.67.01.000-1
Кількість на модель
1
№
53
Назва деталі
Оббивка в зборі
Заводський номер
700А.67.00.250-1
Кількість на модель
2
№
54
Назва деталі
Аркуш __NT__0__
Заводський номер
700А.67.00.035
Кількість на модель
1
№
55
Назва деталі
Прокладка
Заводський номер
700А.67.00.157
Кількість на модель
1
№
56
Назва деталі
Заглушка
Заводський номер
700А.67.00.158-1
Кількість на модель
1
№
57
Назва деталі
Болт M7808-708×__NT__3__ ГОСТ 30
Заводський номер
Болт М8Х30 ГОСТ 7808-70
Кількість на модель
6
№
58
Назва деталі
Кожух
Заводський номер
700А.67.00.172
Кількість на модель
2
№
59
Назва деталі
Планка
Заводський номер
700А.67.00.173
Кількість на модель
4
№
60
Назва деталі
Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 6.65
Заводський номер
Шайба 6.65Г ГОСТ 6402-70
Кількість на модель
12
№
61
Назва деталі
Шайба ГОСТ
Заводський номер
Шайба 6.01 ГОСТ 6958-78
Кількість на модель
20
№
62
Назва деталі
Гвинт М6х18 ГОСТ17473-72
Заводський номер
Винт М6Х18 ГОСТ 17473-72
Кількість на модель
16
№
63
Назва деталі
Фланець
Заводський номер
700.67.00.142
Кількість на модель
1
№
64
Назва деталі
Кожух
Заводський номер
700.67.00.139
Кількість на модель
1
№
65
Назва деталі
Опора
Заводський номер
700А.67.00.146
Кількість на модель
1
№
66
Назва деталі
Чашка
Заводський номер
700А.67.00.181
Кількість на модель
2
№
67
Назва деталі
Гвинт B4H20 ГОСТ 1144-70
Заводський номер
Шуруп Б4Х20 ГОСТ 1144-70
Кількість на модель
6
№
68
Назва деталі
Заглушка
Заводський номер
700А.00.67.086
Кількість на модель
3
№
69
Назва деталі
Заглушка
Заводський номер
700А.67.00.178
Кількість на модель
1
№
70
Назва деталі
Заглушка
Заводський номер
700А.67.00.029
Кількість на модель
8
№
71
Назва деталі
Заглушка
Заводський номер
700.00.0088
Кількість на модель
9
№
72
Назва деталі
Кронштейн
Заводський номер
700А.67.00.037
Кількість на модель
1
№
73
Назва деталі
Однозубцевий гачок
Заводський номер
700А.67.00.183
Кількість на модель
2
№
74
Назва деталі
Гвинт М6х16 ГОСТ17473-72
Заводський номер
Винт М6Х16 ГОСТ 17473-72
Кількість на модель
6
№
75
Назва деталі
Аркуш __NT__0__
Заводський номер
700А.67.00.033
Кількість на модель
1
№
76
Назва деталі
Гайка М10 ГОСТ 5927-70
Заводський номер
Гайка М10 ГОСТ 5927-70
Кількість на модель
8
№
77
Назва деталі
Обмежувач
Заводський номер
700А.67.00.186
Кількість на модель
2
№
78
Назва деталі
Пружина
Заводський номер
700А.67.00.187
Кількість на модель
8
№
79
Назва деталі
Петля
Заводський номер
700А.67.00.188
Кількість на модель
4
№
80
Назва деталі
Ось 22-6х5х50 ГОСТ 9650-71
Заводський номер
Ось 22-6Х5Х50 ГОСТ 9650-71
Кількість на модель
2
№
81
Назва деталі
Шплінт 1.6х10 ГОСТ 397-79
Заводський номер
Шплинт 1.6Х10 ГОСТ 397-79
Кількість на модель
2
№
82
Назва деталі
Болт M7805-706×__NT__3__ ГОСТ 16
Заводський номер
Болт М6Х16 ГОСТ 7805-70
Кількість на модель
8
№
83
Назва деталі
Фіксатор
Заводський номер
700А.67.00.270
Кількість на модель
2
№
84
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Кабіна в зборі | 700А.67.00.000-1 | |||||||
| 1 | Заглушка в зборі | 700А.67.00.220-1 | 1 | 1 | 1 | |||
| 2 | Втулка | 700.13.00.029-1 | 3 | 3 | 2 | |||
| 3 | Диск | 700.13.00.027-1 | 3 | 3 | 3 | |||
| 4 | Кільце | 700.13.00.028 | 3 | 3 | 4 | |||
| 5 | Диск | 700.13.00.027 | 3 | 3 | 5 | |||
| 6 | Гайка М6 ГОСТ 5927-70 | Гайка М6 ГОСТ 5927-70 | 11 | 11 | 6 | |||
| 7 | Гайка М12 ГОСТ 5927-70 | Гайка М12 ГОСТ 5927-70 | 3 | 3 | 7 | |||
| 8 | Прокладка | 700А.6700.159 | 1 | 1 | 8 | |||
| 9 | Кожух | 700А.67.00.156-1 | 1 | 1 | 9 | |||
| 10 | Аркуш __NT__0__ | 700А.67.00.177 | 1 | 1 | 10 | |||
| 11 | Аркуш __NT__0__ | 700А.67.00.032 | 1 | 1 | 11 | |||
| 12 | Спеціальний болт | 700А.67.00.171 | 12 | 12 | 12 | |||
| 13 | Шайба ГОСТ | Шайба 8.01 ГОСТ 11371-78 | 8 | 8 | 13 | |||
| 14 | Кронштейн у зборі | 700А.67.00.240 | 2 | 2 | 14 | |||
| 15 | Гайка М8 ГОСТ 5927-70 | Гайка М8 ГОСТ 5927-70 | 10 | 10 | 15 | |||
| 16 | Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 8.65 | Шайба 8.65Г ГОСТ 6402-70 | 16 | 16 | 16 | |||
| 17 | Шайба ГОСТ | Шайба 8.01 ГОСТ 6958-78 | 4 | 4 | 17 | |||
| 18 | Гвинт М8х18 ГОСТ17473-72 | Винт М8Х18 ГОСТ 17473-72 | 18 | 18 | 18 | |||
| 19 | Поручень | 700.67.00.051 | 1 | 1 | 19 | |||
| 20 | Опора панелі в зборі | 700А.67.00.050-1 | 1 | 1 | 20 | |||
| 21 | Кронштейн у зборі | 700.67.00.010-2 | 2 | 2 | 21 | |||
| 22 | Праві двері | 700.67.08.000-2 | 1 | 1 | 22 | |||
| 23 | Бічне скло | 700.67.00.105 | 1 | 1 | 23 | |||
| 24 | Ущільнювач скла | 700.67.00.108-03 | 2 | 2 | 24 | |||
| 25 | Ущільнювальна вставка | 700.67.00.109-03 | 2 | 2 | 25 | |||
| 26 | Скло | 700.67.00.104-2 | 2 | 2 | 26 | |||
| 27 | Ущільнювач скла | 700.67.00.108-02 | 2 | 2 | 27 | |||
| 28 | Ущільнювальна вставка | 700.67.00.109-02 | 2 | 2 | 28 | |||
| 29 | Ущільнювальна вставка | 700.67.00.109-01 | 4 | 4 | 29 | |||
| 30 | Ущільнювач скла | 700.67.00.108-01 | 4 | 4 | 30 | |||
| 31 | Скло | 700.67.00.104-03 | 3 | 3 | 31 | |||
| 32 | Аркуш __NT__0__ | 700А.67.00.153 | 1 | 1 | 32 | |||
| 33 | Заклепка 14-37х10299-68 ГОСТ 4 | Заклепка 4Х14-37 ГОСТ 10299-68 | 10 | 10 | 33 | |||
| 34 | Фланець | 700.67.00.143 | 1 | 1 | 34 | |||
| 35 | Кожух | 700.67.00.141 | 1 | 1 | 35 | |||
| 36 | Оббивка | 700А.67.00.123 | 1 | 1 | 36 | |||
| 37 | Прокладка | 700А.67.00.126 | 1 | 1 | 37 | |||
| 38 | Аркуш __NT__0__ | 700А.67.00.034 | 38 | |||||
| 39 | Передній кожух | 700А.67.00.154-1 | 1 | 1 | 39 | |||
| 40 | Прокладка | 700А.67.00.025-1 | 1 | 1 | 40 | |||
| 41 | Оббивка | 700А.67.00.026-1 | 1 | 1 | 41 | |||
| 42 | Прокладка | 700А.67.00.039 | 1 | 1 | 42 | |||
| 43 | Оббивка | 700А.67.00.038 | 1 | 1 | 43 | |||
| 44 | Нижнє скло | 700.67.00.106 | 1 | 1 | 44 | |||
| 45 | Ущільнювач скла | 700.67.00.108-04 | 1 | 1 | 45 | |||
| 46 | Ущільнювальна вставка | 700.67.00.109-04 | 1 | 1 | 46 | |||
| 47 | Планка | 700А.67.00.191 | 4 | 4 | 47 | |||
| 48 | Стулка | 700А.67.00.280 | 4 | 4 | 48 | |||
| 49 | Прокладка | 700А.67.00.189 | 4 | 4 | 49 | |||
| 50 | Ось петлі | 700.67.00.014-1 | 4 | 4 | 50 | |||
| 51 | Шплінт 3.2х18 ГОСТ 397-79 | Шплинт 3.2Х18 ГОСТ 397-79 | 4 | 4 | 51 | |||
| 52 | Ліва двері | 700.67.09.000-2 | 1 | 1 | 52 | |||
| 53 | Зварна кабіна | 700А.67.01.000-1 | 1 | 1 | 53 | |||
| 54 | Оббивка в зборі | 700А.67.00.250-1 | 2 | 2 | 54 | |||
| 55 | Аркуш __NT__0__ | 700А.67.00.035 | 1 | 1 | 55 | |||
| 56 | Прокладка | 700А.67.00.157 | 1 | 1 | 56 | |||
| 57 | Заглушка | 700А.67.00.158-1 | 1 | 1 | 57 | |||
| 58 | Болт M7808-708×__NT__3__ ГОСТ 30 | Болт М8Х30 ГОСТ 7808-70 | 6 | 6 | 58 | |||
| 59 | Кожух | 700А.67.00.172 | 2 | 2 | 59 | |||
| 60 | Планка | 700А.67.00.173 | 4 | 4 | 60 | |||
| 61 | Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 6.65 | Шайба 6.65Г ГОСТ 6402-70 | 12 | 12 | 61 | |||
| 62 | Шайба ГОСТ | Шайба 6.01 ГОСТ 6958-78 | 20 | 20 | 62 | |||
| 63 | Гвинт М6х18 ГОСТ17473-72 | Винт М6Х18 ГОСТ 17473-72 | 16 | 16 | 63 | |||
| 64 | Фланець | 700.67.00.142 | 1 | 1 | 64 | |||
| 65 | Кожух | 700.67.00.139 | 1 | 1 | 65 | |||
| 66 | Опора | 700А.67.00.146 | 1 | 1 | 66 | |||
| 67 | Чашка | 700А.67.00.181 | 2 | 2 | 67 | |||
| 68 | Гвинт B4H20 ГОСТ 1144-70 | Шуруп Б4Х20 ГОСТ 1144-70 | 6 | 6 | 68 | |||
| 69 | Заглушка | 700А.00.67.086 | 3 | 3 | 69 | |||
| 70 | Заглушка | 700А.67.00.178 | 1 | 1 | 70 | |||
| 71 | Заглушка | 700А.67.00.029 | 8 | 8 | 71 | |||
| 72 | Заглушка | 700.00.0088 | 9 | 9 | 72 | |||
| 73 | Кронштейн | 700А.67.00.037 | 1 | 1 | 73 | |||
| 74 | Однозубцевий гачок | 700А.67.00.183 | 2 | 2 | 74 | |||
| 75 | Гвинт М6х16 ГОСТ17473-72 | Винт М6Х16 ГОСТ 17473-72 | 6 | 6 | 75 | |||
| 76 | Аркуш __NT__0__ | 700А.67.00.033 | 1 | 1 | 76 | |||
| 77 | Гайка М10 ГОСТ 5927-70 | Гайка М10 ГОСТ 5927-70 | 8 | 8 | 77 | |||
| 78 | Обмежувач | 700А.67.00.186 | 2 | 2 | 78 | |||
| 79 | Пружина | 700А.67.00.187 | 8 | 8 | 79 | |||
| 80 | Петля | 700А.67.00.188 | 4 | 4 | 80 | |||
| 81 | Ось 22-6х5х50 ГОСТ 9650-71 | Ось 22-6Х5Х50 ГОСТ 9650-71 | 2 | 2 | 81 | |||
| 82 | Шплінт 1.6х10 ГОСТ 397-79 | Шплинт 1.6Х10 ГОСТ 397-79 | 2 | 2 | 82 | |||
| 83 | Болт M7805-706×__NT__3__ ГОСТ 16 | Болт М6Х16 ГОСТ 7805-70 | 8 | 8 | 83 | |||
| 84 | Фіксатор | 700А.67.00.270 | 2 | 2 | 84 |
