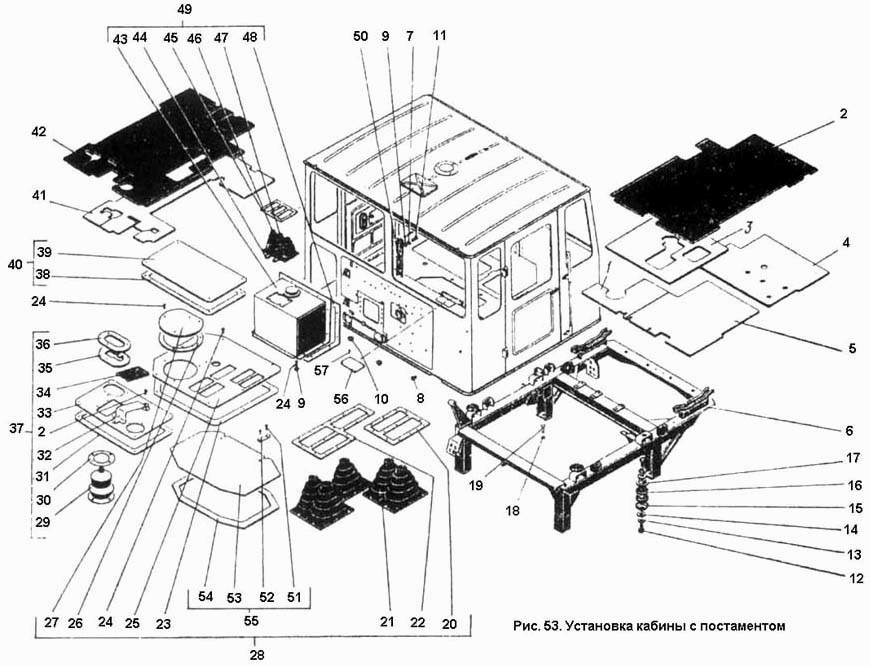

Встановлення кабіни на постаменті
100%
Назва деталі
Встановлення кабіни
Заводський номер
7001.00.67.000-1
Кількість на модель
№
Назва деталі
Килимок
Заводський номер
701.00.67.018
Кількість на модель
№
1
Назва деталі
Гумовий килимок
Заводський номер
700А.00.67.017
Кількість на модель
1
№
2
Назва деталі
Килимок
Заводський номер
701.00.67.017
Кількість на модель
№
3
Назва деталі
Килимок
Заводський номер
701.00.67.011
Кількість на модель
№
4
Назва деталі
Килимок
Заводський номер
701.00.67.019
Кількість на модель
№
5
Назва деталі
Постамент у зборі
Заводський номер
700А.67.12.000-2
Кількість на модель
1
№
6
Назва деталі
Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 8.65
Заводський номер
Шайба 8.65Г ГОСТ 6402-70
Кількість на модель
3
№
7
Назва деталі
Заглушка
Заводський номер
700.67.00.088
Кількість на модель
1
№
8
Назва деталі
Шайба ГОСТ
Заводський номер
Шайба 8.01 ГОСТ 11371-78
Кількість на модель
7
№
9
Назва деталі
Заглушка
Заводський номер
700А.00.67.086
Кількість на модель
1
№
10
Назва деталі
Гвинт М8х18 ГОСТ17473-72
Заводський номер
Винт М8Х18 ГОСТ 17473-72
Кількість на модель
№
11
Назва деталі
Болт M35×16×7805-70 ГОСТ 1.5
Заводський номер
Болт М16Х1.5Х35 ГОСТ 7805-70
Кількість на модель
8
№
12
Назва деталі
Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 16.65
Заводський номер
Шайба 16.65Г ГОСТ 6402-70
Кількість на модель
8
№
13
Назва деталі
Шайба ГОСТ
Заводський номер
Шайба 16.01 ГОСТ 11371-78
Кількість на модель
8
№
14
Назва деталі
Чашка
Заводський номер
700.00.67.013-1
Кількість на модель
4
№
15
Назва деталі
Амортизатор
Заводський номер
700.00.67.096
Кількість на модель
8
№
16
Назва деталі
Чашка в зборі
Заводський номер
700.00.67.210-1
Кількість на модель
4
№
17
Назва деталі
Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 20.65
Заводський номер
Шайба 20.65Г ГОСТ 6402-70
Кількість на модель
4
№
18
Назва деталі
Болт M503×7808-70 ГОСТ 20
Заводський номер
Болт 3М20Х50 ГОСТ 7808-70
Кількість на модель
4
№
19
Назва деталі
Обечайка
Заводський номер
700А.00.67.105
Кількість на модель
1
№
20
Назва деталі
Кожух
Заводський номер
700А.00.67.107-1
Кількість на модель
1
№
21
Назва деталі
Обечайка
Заводський номер
700Л.00.67.038-1
Кількість на модель
1
№
22
Назва деталі
Прокладка
Заводський номер
700А.00.67.041-1
Кількість на модель
1
№
23
Назва деталі
Болт M7808-708×__NT__3__ ГОСТ 20
Заводський номер
Болт М8Х20 ГОСТ 7808-70
Кількість на модель
29
№
24
Назва деталі
Кришка
Заводський номер
700А.00.67.070-1
Кількість на модель
1
№
25
Назва деталі
Прокладка
Заводський номер
700А.00.67.074-1
Кількість на модель
1
№
26
Назва деталі
Кришка
Заводський номер
700А.00.67.073-1
Кількість на модель
1
№
27
Назва деталі
Кришка у зборі
Заводський номер
700А.00.67.060-3
Кількість на модель
1
№
28
Назва деталі
Кожух
Заводський номер
700.00.67.021-1
Кількість на модель
1
№
29
Назва деталі
Кільце
Заводський номер
700А.00.67.022-1
Кількість на модель
1
№
30
Назва деталі
Прокладка
Заводський номер
700А.00.67.062-2
Кількість на модель
1
№
31
Назва деталі
Опора
Заводський номер
700.00.67.109
Кількість на модель
1
№
32
Назва деталі
Кришка
Заводський номер
700А.00.67.030-1
Кількість на модель
1
№
33
Назва деталі
Прокладка
Заводський номер
700А.00.67.117
Кількість на модель
1
№
34
Назва деталі
Прокладка
Заводський номер
700А.00.67.023-1
Кількість на модель
1
№
35
Назва деталі
Обечайка
Заводський номер
700А.00.67.024-1
Кількість на модель
1
№
36
Назва деталі
Кришка у зборі
Заводський номер
700А.00.67.010-1
Кількість на модель
1
№
37
Назва деталі
Прокладка
Заводський номер
700А.00.67.077-1
Кількість на модель
1
№
38
Назва деталі
Кришка
Заводський номер
700А.00.67.108
Кількість на модель
1
№
39
Назва деталі
Кришка у зборі
Заводський номер
700А.00.67.230
Кількість на модель
1
№
40
Назва деталі
Килимок
Заводський номер
701.00.67.013
Кількість на модель
№
41
Назва деталі
Гумовий килимок
Заводський номер
700А.00.67.016
Кількість на модель
1
№
42
Назва деталі
Кришка
Заводський номер
700.00.67.120-1
Кількість на модель
1
№
43
Назва деталі
Скоба
Заводський номер
700.0067.093
Кількість на модель
2
№
44
Назва деталі
Фланець
Заводський номер
700.00.67.025-1
Кількість на модель
1
№
45
Назва деталі
Кожух
Заводський номер
700.00.67.033
Кількість на модель
1
№
46
Назва деталі
Гумовий килимок
Заводський номер
700.00.67.034
Кількість на модель
1
№
47
Назва деталі
Прокладка
Заводський номер
700.00.67.072-2
Кількість на модель
1
№
48
Назва деталі
Кришка у зборі
Заводський номер
700.00.67.150-1
Кількість на модель
1
№
49
Назва деталі
Кожух
Заводський номер
700А.00.67.031-1
Кількість на модель
1
№
50
Назва деталі
Заклепка 14х10299 ГОСТ 6
Заводський номер
Заклепка 6Х14 ГОСТ 10299 68
Кількість на модель
2
№
51
Назва деталі
Гачок
Заводський номер
700.00.67.086
Кількість на модель
2
№
52
Назва деталі
Кришка
Заводський номер
700А.00.67.044-1
Кількість на модель
1
№
53
Назва деталі
Прокладка
Заводський номер
700А.00.67.045-1
Кількість на модель
1
№
54
Назва деталі
Кришка у зборі
Заводський номер
700А.00.67.090-1
Кількість на модель
1
№
55
Назва деталі
Заглушка
Заводський номер
700А.67.00.179
Кількість на модель
1
№
56
Назва деталі
Гвинт М6х10 ГОСТ17473-72
Заводський номер
Винт М6Х10 ГОСТ 17473-72
Кількість на модель
4
№
57
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення кабіни | 7001.00.67.000-1 | |||||||
| 1 | Килимок | 701.00.67.018 | 1 | |||||
| 2 | Гумовий килимок | 700А.00.67.017 | 1 | 1 | 2 | |||
| 3 | Килимок | 701.00.67.017 | 3 | |||||
| 4 | Килимок | 701.00.67.011 | 4 | |||||
| 5 | Килимок | 701.00.67.019 | 5 | |||||
| 6 | Постамент у зборі | 700А.67.12.000-2 | 1 | 1 | 6 | |||
| 7 | Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 8.65 | Шайба 8.65Г ГОСТ 6402-70 | 3 | 3 | 7 | |||
| 8 | Заглушка | 700.67.00.088 | 1 | 1 | 8 | |||
| 9 | Шайба ГОСТ | Шайба 8.01 ГОСТ 11371-78 | 7 | 7 | 9 | |||
| 10 | Заглушка | 700А.00.67.086 | 1 | 1 | 10 | |||
| 11 | Гвинт М8х18 ГОСТ17473-72 | Винт М8Х18 ГОСТ 17473-72 | 11 | |||||
| 12 | Болт M35×16×7805-70 ГОСТ 1.5 | Болт М16Х1.5Х35 ГОСТ 7805-70 | 8 | 8 | 12 | |||
| 13 | Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 16.65 | Шайба 16.65Г ГОСТ 6402-70 | 8 | 8 | 13 | |||
| 14 | Шайба ГОСТ | Шайба 16.01 ГОСТ 11371-78 | 8 | 8 | 14 | |||
| 15 | Чашка | 700.00.67.013-1 | 4 | 4 | 15 | |||
| 16 | Амортизатор | 700.00.67.096 | 8 | 8 | 16 | |||
| 17 | Чашка в зборі | 700.00.67.210-1 | 4 | 4 | 17 | |||
| 18 | Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 20.65 | Шайба 20.65Г ГОСТ 6402-70 | 4 | 4 | 18 | |||
| 19 | Болт M503×7808-70 ГОСТ 20 | Болт 3М20Х50 ГОСТ 7808-70 | 4 | 4 | 19 | |||
| 20 | Обечайка | 700А.00.67.105 | 1 | 1 | 20 | |||
| 21 | Кожух | 700А.00.67.107-1 | 1 | 1 | 21 | |||
| 22 | Обечайка | 700Л.00.67.038-1 | 1 | 1 | 22 | |||
| 23 | Прокладка | 700А.00.67.041-1 | 1 | 1 | 23 | |||
| 24 | Болт M7808-708×__NT__3__ ГОСТ 20 | Болт М8Х20 ГОСТ 7808-70 | 29 | 29 | 24 | |||
| 25 | Кришка | 700А.00.67.070-1 | 1 | 1 | 25 | |||
| 26 | Прокладка | 700А.00.67.074-1 | 1 | 1 | 26 | |||
| 27 | Кришка | 700А.00.67.073-1 | 1 | 1 | 27 | |||
| 28 | Кришка у зборі | 700А.00.67.060-3 | 1 | 1 | 28 | |||
| 29 | Кожух | 700.00.67.021-1 | 1 | 1 | 29 | |||
| 30 | Кільце | 700А.00.67.022-1 | 1 | 1 | 30 | |||
| 31 | Прокладка | 700А.00.67.062-2 | 1 | 1 | 31 | |||
| 32 | Опора | 700.00.67.109 | 1 | 1 | 32 | |||
| 33 | Кришка | 700А.00.67.030-1 | 1 | 1 | 33 | |||
| 34 | Прокладка | 700А.00.67.117 | 1 | 1 | 34 | |||
| 35 | Прокладка | 700А.00.67.023-1 | 1 | 1 | 35 | |||
| 36 | Обечайка | 700А.00.67.024-1 | 1 | 1 | 36 | |||
| 37 | Кришка у зборі | 700А.00.67.010-1 | 1 | 1 | 37 | |||
| 38 | Прокладка | 700А.00.67.077-1 | 1 | 1 | 38 | |||
| 39 | Кришка | 700А.00.67.108 | 1 | 1 | 39 | |||
| 40 | Кришка у зборі | 700А.00.67.230 | 1 | 1 | 40 | |||
| 41 | Килимок | 701.00.67.013 | 41 | |||||
| 42 | Гумовий килимок | 700А.00.67.016 | 1 | 1 | 42 | |||
| 43 | Кришка | 700.00.67.120-1 | 1 | 1 | 43 | |||
| 44 | Скоба | 700.0067.093 | 2 | 2 | 44 | |||
| 45 | Фланець | 700.00.67.025-1 | 1 | 1 | 45 | |||
| 46 | Кожух | 700.00.67.033 | 1 | 1 | 46 | |||
| 47 | Гумовий килимок | 700.00.67.034 | 1 | 1 | 47 | |||
| 48 | Прокладка | 700.00.67.072-2 | 1 | 1 | 48 | |||
| 49 | Кришка у зборі | 700.00.67.150-1 | 1 | 1 | 49 | |||
| 50 | Кожух | 700А.00.67.031-1 | 1 | 1 | 50 | |||
| 51 | Заклепка 14х10299 ГОСТ 6 | Заклепка 6Х14 ГОСТ 10299 68 | 2 | 2 | 51 | |||
| 52 | Гачок | 700.00.67.086 | 2 | 2 | 52 | |||
| 53 | Кришка | 700А.00.67.044-1 | 1 | 1 | 53 | |||
| 54 | Прокладка | 700А.00.67.045-1 | 1 | 1 | 54 | |||
| 55 | Кришка у зборі | 700А.00.67.090-1 | 1 | 1 | 55 | |||
| 56 | Заглушка | 700А.67.00.179 | 1 | 1 | 56 | |||
| 57 | Гвинт М6х10 ГОСТ17473-72 | Винт М6Х10 ГОСТ 17473-72 | 4 | 4 | 57 |
