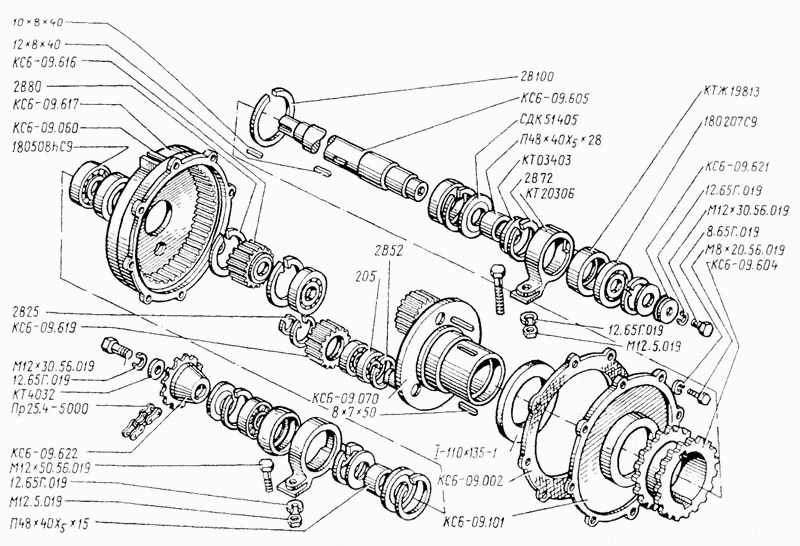

Планетарний редуктор
100%
Назва деталі
Гальмівний барабан у зборі
Заводський номер
КС6-09.060
Кількість на модель
1
№
Назва деталі
Манжета
Заводський номер
1-110х135-1
Кількість на модель
1
№
Назва деталі
Зубчасте ободдя
Заводський номер
КС6-09.617
Кількість на модель
1
№
Назва деталі
Підшипник
Заводський номер
205
Кількість на модель
6
№
Назва деталі
Подшипник
Заводський номер
180508hС9
Кількість на модель
4
№
Назва деталі
Подшипник
Заводський номер
180207С9
Кількість на модель
2
№
Назва деталі
Напівмуфта
Заводський номер
КС6-09.622
Кількість на модель
1
№
Назва деталі
Прокладка
Заводський номер
КС6-09.002
Кількість на модель
1
№
Назва деталі
Ланцюг
Заводський номер
Пр25.4-5000
Кількість на модель
1
№
Назва деталі
Захисна шайба
Заводський номер
СДК51405
Кількість на модель
2
№
Назва деталі
Захисна шайба
Заводський номер
КТ03403
Кількість на модель
4
№
Назва деталі
Шайба ГОСТ
Заводський номер
12.65Г.019
Кількість на модель
6
№
Назва деталі
Пружинна шайба
Заводський номер
8.65Г.019
Кількість на модель
8
№
Назва деталі
Спеціальна шайба
Заводський номер
КТ4032
Кількість на модель
1
№
Назва деталі
Шестерня Z=18, m=4
Заводський номер
КС6-09.619
Кількість на модель
3
№
Назва деталі
Шестерня Z=18, m=4
Заводський номер
КС6-09.616
Кількість на модель
1
№
Назва деталі
шпонка
Заводський номер
10х8х40
Кількість на модель
1
№
Назва деталі
шпонка
Заводський номер
12х8х40
Кількість на модель
1
№
Назва деталі
Кришка
Заводський номер
КС6-09.101
Кількість на модель
1
№
Назва деталі
Корпус подшипника
Заводський номер
КТ20306
Кількість на модель
2
№
Назва деталі
Блок зірочок
Заводський номер
КС6-09.604
Кількість на модель
1
№
Назва деталі
гвинт
Заводський номер
М12х90.56.019
Кількість на модель
2
№
Назва деталі
Болт ГОСТ 7802-81
Заводський номер
М12х30.56.019
Кількість на модель
2
№
Назва деталі
гвинт
Заводський номер
М12х50.56.019
Кількість на модель
2
№
Назва деталі
гвинт
Заводський номер
М8х30.56.019
Кількість на модель
8
№
Назва деталі
Вал
Заводський номер
КС6-09.605
Кількість на модель
1
№
Назва деталі
Вкладиш
Заводський номер
КТЖ19813
Кількість на модель
2
№
Назва деталі
Посібник
Заводський номер
КС6-09.070
Кількість на модель
1
№
Назва деталі
Втулка
Заводський номер
КС6-09.621
Кількість на модель
1
№
Назва деталі
Втулка
Заводський номер
П48х40Х(5)х28
Кількість на модель
1
№
Назва деталі
Втулка
Заводський номер
П48х40Х(5)х15
Кількість на модель
1
№
Назва деталі
Корончата гайка
Заводський номер
М12.5.019
Кількість на модель
4
№
Назва деталі
Кільце
Заводський номер
2В80
Кількість на модель
4
№
Назва деталі
Кільце
Заводський номер
2В72
Кількість на модель
4
№
Назва деталі
Кільце ГОСТ
Заводський номер
2В52
Кількість на модель
6
№
Назва деталі
Кільце
Заводський номер
2В25
Кількість на модель
3
№
Назва деталі
Кільце
Заводський номер
2В100
Кількість на модель
1
№
Назва деталі
шпонка
Заводський номер
8х7х50
Кількість на модель
2
№
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Гальмівний барабан у зборі | КС6-09.060 | 1 | 1 | |||||
| Манжета | 1-110х135-1 | 1 | 1 | |||||
| Зубчасте ободдя | КС6-09.617 | 1 | 1 | |||||
| Підшипник | 205 | 6 | 6 | |||||
| Подшипник | 180508hС9 | 4 | 4 | |||||
| Подшипник | 180207С9 | 2 | 2 | |||||
| Напівмуфта | КС6-09.622 | 1 | 1 | |||||
| Прокладка | КС6-09.002 | 1 | 1 | |||||
| Ланцюг | Пр25.4-5000 | 1 | 1 | |||||
| Захисна шайба | СДК51405 | 2 | 2 | |||||
| Захисна шайба | КТ03403 | 4 | 4 | |||||
| Шайба ГОСТ | 12.65Г.019 | 6 | 6 | |||||
| Пружинна шайба | 8.65Г.019 | 8 | 8 | |||||
| Спеціальна шайба | КТ4032 | 1 | 1 | |||||
| Шестерня Z=18, m=4 | КС6-09.619 | 3 | 3 | |||||
| Шестерня Z=18, m=4 | КС6-09.616 | 1 | 1 | |||||
| шпонка | 10х8х40 | 1 | 1 | |||||
| шпонка | 12х8х40 | 1 | 1 | |||||
| Кришка | КС6-09.101 | 1 | 1 | |||||
| Корпус подшипника | КТ20306 | 2 | 2 | |||||
| Блок зірочок | КС6-09.604 | 1 | 1 | |||||
| гвинт | М12х90.56.019 | 2 | 2 | |||||
| Болт ГОСТ 7802-81 | М12х30.56.019 | 2 | 2 | |||||
| гвинт | М12х50.56.019 | 2 | 2 | |||||
| гвинт | М8х30.56.019 | 8 | 8 | |||||
| Вал | КС6-09.605 | 1 | 1 | |||||
| Вкладиш | КТЖ19813 | 2 | 2 | |||||
| Посібник | КС6-09.070 | 1 | 1 | |||||
| Втулка | КС6-09.621 | 1 | 1 | |||||
| Втулка | П48х40Х(5)х28 | 1 | 1 | |||||
| Втулка | П48х40Х(5)х15 | 1 | 1 | |||||
| Корончата гайка | М12.5.019 | 4 | 4 | |||||
| Кільце | 2В80 | 4 | 4 | |||||
| Кільце | 2В72 | 4 | 4 | |||||
| Кільце ГОСТ | 2В52 | 6 | 6 | |||||
| Кільце | 2В25 | 3 | 3 | |||||
| Кільце | 2В100 | 1 | 1 | |||||
| шпонка | 8х7х50 | 2 | 2 |
