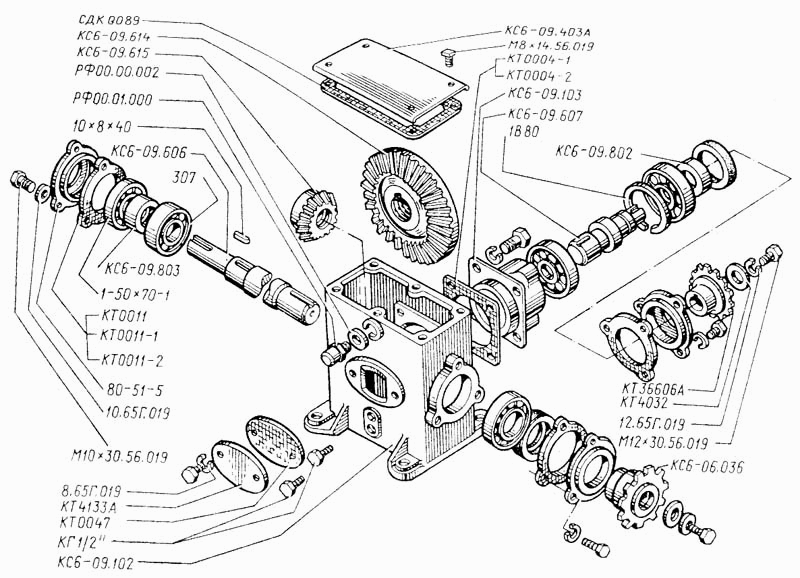

Редуктор __NT__0__
100%
Назва деталі
гвинт
Заводський номер
М12х03.56.019
Кількість на модель
2
№
Назва деталі
Прокладка
Заводський номер
КТ0011-2
Кількість на модель
№
Назва деталі
Прокладка
Заводський номер
КТ0011-1
Кількість на модель
№
Назва деталі
Прокладка
Заводський номер
КТ0004-2
Кількість на модель
№
Назва деталі
Прокладка
Заводський номер
КТ0004-1
Кількість на модель
№
Назва деталі
Прокладка
Заводський номер
РФ00.00.002
Кількість на модель
1
№
Назва деталі
Прокладка
Заводський номер
СДК0089
Кількість на модель
1
№
Назва деталі
Прокладка
Заводський номер
КТ0047
Кількість на модель
1
№
Назва деталі
Мило
Заводський номер
РФ00.01.000
Кількість на модель
1
№
Назва деталі
Склянка
Заводський номер
КС6-09.103
Кількість на модель
1
№
Назва деталі
Шайба ГОСТ
Заводський номер
12.651.019
Кількість на модель
2
№
Назва деталі
Шайба ГОСТ
Заводський номер
10.65Г.019
Кількість на модель
13
№
Назва деталі
Пружинна шайба
Заводський номер
8.65Г.019
Кількість на модель
2
№
Назва деталі
Спеціальна шайба
Заводський номер
КТ4032
Кількість на модель
2
№
Назва деталі
Шестерня Z=13, m=6
Заводський номер
КС6-09.615
Кількість на модель
1
№
Назва деталі
шпонка
Заводський номер
10х8х40
Кількість на модель
4
№
Назва деталі
Прокладка
Заводський номер
КТ0011
Кількість на модель
№
Назва деталі
Пробка (L=25, H=5,5, S=22)
Заводський номер
КГ 1/2"
Кількість на модель
2
№
Назва деталі
Напівмуфта
Заводський номер
КС6-06.036
Кількість на модель
1
№
Назва деталі
гвинт
Заводський номер
М8х14.56.019
Кількість на модель
8
№
Назва деталі
гвинт
Заводський номер
М10х30.56.019
Кількість на модель
13
№
Назва деталі
Вал
Заводський номер
КС6-09.607
Кількість на модель
1
№
Назва деталі
Вел
Заводський номер
КС6-09.606
Кількість на модель
1
№
Назва деталі
Втулка
Заводський номер
КС6-09.802
Кількість на модель
1
№
Назва деталі
Втулка
Заводський номер
КС6-09.803
Кількість на модель
1
№
Назва деталі
Зірочка z=11, t=25,4
Заводський номер
КТ36606А
Кількість на модель
1
№
Назва деталі
Зубчасте колесо z =33, m=6
Заводський номер
КС6-09.614
Кількість на модель
1
№
Назва деталі
Кільце ГОСТ
Заводський номер
1В80
Кількість на модель
1
№
Назва деталі
Корпус редуктора
Заводський номер
КС6-09.102
Кількість на модель
1
№
Назва деталі
Кришка
Заводський номер
80-51-5
Кількість на модель
3
№
Назва деталі
Кришка
Заводський номер
КС6-09.403А
Кількість на модель
1
№
Назва деталі
Кришка
Заводський номер
КТ4133А
Кількість на модель
1
№
Назва деталі
Манжета ГОСТ 6752-79
Заводський номер
1-50х70-1
Кількість на модель
3
№
Назва деталі
Підшипник
Заводський номер
307
Кількість на модель
4
№
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| гвинт | М12х03.56.019 | 2 | 2 | |||||
| Прокладка | КТ0011-2 | |||||||
| Прокладка | КТ0011-1 | |||||||
| Прокладка | КТ0004-2 | |||||||
| Прокладка | КТ0004-1 | |||||||
| Прокладка | РФ00.00.002 | 1 | 1 | |||||
| Прокладка | СДК0089 | 1 | 1 | |||||
| Прокладка | КТ0047 | 1 | 1 | |||||
| Мило | РФ00.01.000 | 1 | 1 | |||||
| Склянка | КС6-09.103 | 1 | 1 | |||||
| Шайба ГОСТ | 12.651.019 | 2 | 2 | |||||
| Шайба ГОСТ | 10.65Г.019 | 13 | 13 | |||||
| Пружинна шайба | 8.65Г.019 | 2 | 2 | |||||
| Спеціальна шайба | КТ4032 | 2 | 2 | |||||
| Шестерня Z=13, m=6 | КС6-09.615 | 1 | 1 | |||||
| шпонка | 10х8х40 | 4 | 4 | |||||
| Прокладка | КТ0011 | |||||||
| Пробка (L=25, H=5,5, S=22) | КГ 1/2" | 2 | 2 | |||||
| Напівмуфта | КС6-06.036 | 1 | 1 | |||||
| гвинт | М8х14.56.019 | 8 | 8 | |||||
| гвинт | М10х30.56.019 | 13 | 13 | |||||
| Вал | КС6-09.607 | 1 | 1 | |||||
| Вел | КС6-09.606 | 1 | 1 | |||||
| Втулка | КС6-09.802 | 1 | 1 | |||||
| Втулка | КС6-09.803 | 1 | 1 | |||||
| Зірочка z=11, t=25,4 | КТ36606А | 1 | 1 | |||||
| Зубчасте колесо z =33, m=6 | КС6-09.614 | 1 | 1 | |||||
| Кільце ГОСТ | 1В80 | 1 | 1 | |||||
| Корпус редуктора | КС6-09.102 | 1 | 1 | |||||
| Кришка | 80-51-5 | 3 | 3 | |||||
| Кришка | КС6-09.403А | 1 | 1 | |||||
| Кришка | КТ4133А | 1 | 1 | |||||
| Манжета ГОСТ 6752-79 | 1-50х70-1 | 3 | 3 | |||||
| Підшипник | 307 | 4 | 4 |
