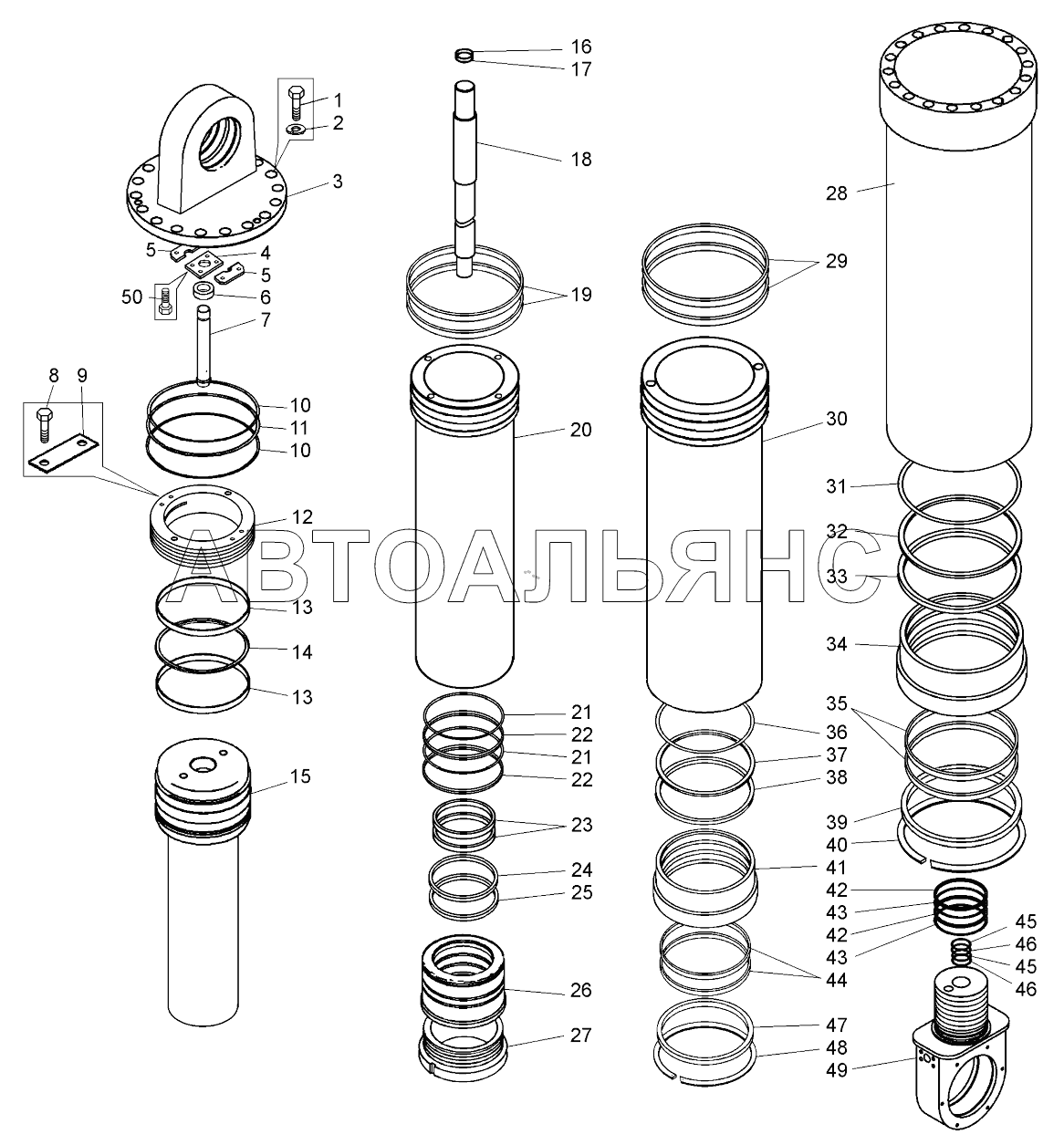

Циліндр механізму перекидання (75131-8603010); Циліндри підйомника
100%
Назва деталі
гвинт
Заводський номер
340035
Кількість на модель
18
№
1
Назва деталі
Диск 20L
Заводський номер
252161
Кількість на модель
18
№
2
Назва деталі
Кришка циліндра
Заводський номер
75131-8603056
Кількість на модель
1
№
3
Назва деталі
Пластина
Заводський номер
75131-8603579
Кількість на модель
1
№
4
Назва деталі
Пластина
Заводський номер
75131-8603096
Кількість на модель
2
№
5
Назва деталі
Клапан
Заводський номер
75131-8603069
Кількість на модель
1
№
6
Назва деталі
Стрижень
Заводський номер
75131-8603059
Кількість на модель
1
№
7
Назва деталі
Болт M3х10
Заводський номер
340230
Кількість на модель
4
№
8
Назва деталі
Пластина
Заводський номер
75131-8603580
Кількість на модель
2
№
9
Назва деталі
Кільце- -
Заводський номер
255-265-58-2-3
Кількість на модель
2
№
10
Назва деталі
Кільце
Заводський номер
75131-8603359
Кількість на модель
1
№
11
Назва деталі
Різьбова втулка
Заводський номер
75131-8606332
Кількість на модель
1
№
12
Назва деталі
Кільце
Заводський номер
F 01 165х170х14.8
Кількість на модель
2
№
13
Назва деталі
Поршневе ущільнення
Заводський номер
КО8-D 170х150х8.1 EBR
Кількість на модель
1
№
14
Назва деталі
Шток із поршнем
Заводський номер
75131-8603164
Кількість на модель
1
№
15
Назва деталі
Кільце
Заводський номер
045-053-46-2-3
Кількість на модель
1
№
16
Назва деталі
Кільце
Заводський номер
75131-8603356
Кількість на модель
1
№
17
Назва деталі
Внутрішня трубка циліндра
Заводський номер
75131-8603100
Кількість на модель
1
№
18
Назва деталі
Кільце
Заводський номер
F 01 210х215х14.8
Кількість на модель
2
№
19
Назва деталі
Труба__NT__0__
Заводський номер
75131-8603134
Кількість на модель
1
№
20
Назва деталі
Кільце
Заводський номер
160-170-58-2-3
Кількість на модель
2
№
21
Назва деталі
Кільце
Заводський номер
75131-8603358
Кількість на модель
2
№
22
Назва деталі
Кільце
Заводський номер
F 01 100х105х14.8
Кількість на модель
2
№
23
Назва деталі
Шток-ущільнювач
Заводський номер
S17 100х115х9 EBR T-Ecopur
Кількість на модель
1
№
24
Назва деталі
Грязьовідвідник
Заводський номер
А02-А 100х115х14х9.5 Т-Ecopur
Кількість на модель
1
№
25
Назва деталі
Втулка штока
Заводський номер
75131-8603071-01
Кількість на модель
1
№
26
Назва деталі
Втулка штока
Заводський номер
75131-8603071
Кількість на модель
1
№
26
Назва деталі
Обмежувальна гайка
Заводський номер
7519-8603088
Кількість на модель
1
№
27
Назва деталі
Зовнішня труба
Заводський номер
75131-8603114
Кількість на модель
1
№
28
Назва деталі
Кільце
Заводський номер
F 01 260х265х14.8
Кількість на модель
2
№
29
Назва деталі
Труба__NT__0__
Заводський номер
75131-8603130
Кількість на модель
1
№
30
Назва деталі
Кільце
Заводський номер
75131-8603548
Кількість на модель
1
№
31
Назва деталі
Проставка
Заводський номер
75131-8603408
Кількість на модель
1
№
32
Назва деталі
Шток-ущільнювач
Заводський номер
S17 250х270х15 EBR T-Ecopur
Кількість на модель
1
№
33
Назва деталі
Верхня напрямна
Заводський номер
75131-8603370
Кількість на модель
1
№
34
Назва деталі
Верхня напрямна
Заводський номер
75131-8603370-01
Кількість на модель
1
№
34
Назва деталі
Кільце
Заводський номер
F 01 250х255х14.8
Кількість на модель
2
№
35
Назва деталі
Кільце
Заводський номер
75131-8603086
Кількість на модель
2
№
36
Назва деталі
Проставка
Заводський номер
75131-8603409
Кількість на модель
1
№
37
Назва деталі
Шток-ущільнювач
Заводський номер
S17 200х220х15EBR T-Ecopur
Кількість на модель
1
№
38
Назва деталі
Грязьовідвідник
Заводський номер
А02-А 250х265х11.3х9.5 Т-Ecopur
Кількість на модель
1
№
39
Назва деталі
Стопорне кільце
Заводський номер
7555-2402044
Кількість на модель
1
№
40
Назва деталі
Верхня напрямна
Заводський номер
75131-8603371
Кількість на модель
1
№
41
Назва деталі
Верхня напрямна
Заводський номер
75131-8603371-01
Кількість на модель
1
№
41
Назва деталі
Кільце
Заводський номер
075-085-58-2-3
Кількість на модель
2
№
42
Назва деталі
Кільце
Заводський номер
75131-8603357
Кількість на модель
2
№
43
Назва деталі
Кільце
Заводський номер
F 01 200х205х14.8
Кількість на модель
2
№
44
Назва деталі
Кільце
Заводський номер
035-040-30-2-3
Кількість на модель
2
№
45
Назва деталі
Кільце
Заводський номер
75131-8603355
Кількість на модель
2
№
46
Назва деталі
Грязьовідвідник
Заводський номер
А02-А 200х215х14х9.5 Т-Ecopur
Кількість на модель
1
№
47
Назва деталі
Кільце
Заводський номер
75131-8603525
Кількість на модель
1
№
48
Назва деталі
Головка циліндра
Заводський номер
75131-8603026
Кількість на модель
1
№
49
Назва деталі
гвинт
Заводський номер
201497
Кількість на модель
4
№
50
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | гвинт | 340035 | 18 | 18 | 1 | |||
| 2 | Диск 20L | 252161 | 18 | 18 | 2 | |||
| 3 | Кришка циліндра | 75131-8603056 | 1 | 1 | 3 | |||
| 4 | Пластина | 75131-8603579 | 1 | 1 | 4 | |||
| 5 | Пластина | 75131-8603096 | 2 | 2 | 5 | |||
| 6 | Клапан | 75131-8603069 | 1 | 1 | 6 | |||
| 7 | Стрижень | 75131-8603059 | 1 | 1 | 7 | |||
| 8 | Болт M3х10 | 340230 | 4 | 4 | 8 | |||
| 9 | Пластина | 75131-8603580 | 2 | 2 | 9 | |||
| 10 | Кільце- - | 255-265-58-2-3 | 2 | 2 | 10 | |||
| 11 | Кільце | 75131-8603359 | 1 | 1 | 11 | |||
| 12 | Різьбова втулка | 75131-8606332 | 1 | 1 | 12 | |||
| 13 | Кільце | F 01 165х170х14.8 | 2 | 2 | 13 | |||
| 14 | Поршневе ущільнення | КО8-D 170х150х8.1 EBR | 1 | 1 | 14 | |||
| 15 | Шток із поршнем | 75131-8603164 | 1 | 1 | 15 | |||
| 16 | Кільце | 045-053-46-2-3 | 1 | 1 | 16 | |||
| 17 | Кільце | 75131-8603356 | 1 | 1 | 17 | |||
| 18 | Внутрішня трубка циліндра | 75131-8603100 | 1 | 1 | 18 | |||
| 19 | Кільце | F 01 210х215х14.8 | 2 | 2 | 19 | |||
| 20 | Труба__NT__0__ | 75131-8603134 | 1 | 1 | 20 | |||
| 21 | Кільце | 160-170-58-2-3 | 2 | 2 | 21 | |||
| 22 | Кільце | 75131-8603358 | 2 | 2 | 22 | |||
| 23 | Кільце | F 01 100х105х14.8 | 2 | 2 | 23 | |||
| 24 | Шток-ущільнювач | S17 100х115х9 EBR T-Ecopur | 1 | 1 | 24 | |||
| 25 | Грязьовідвідник | А02-А 100х115х14х9.5 Т-Ecopur | 1 | 1 | 25 | |||
| 26 | Втулка штока | 75131-8603071-01 | 1 | 1 | 26 | |||
| 26 | Втулка штока | 75131-8603071 | 1 | 1 | 26 | |||
| 27 | Обмежувальна гайка | 7519-8603088 | 1 | 1 | 27 | |||
| 28 | Зовнішня труба | 75131-8603114 | 1 | 1 | 28 | |||
| 29 | Кільце | F 01 260х265х14.8 | 2 | 2 | 29 | |||
| 30 | Труба__NT__0__ | 75131-8603130 | 1 | 1 | 30 | |||
| 31 | Кільце | 75131-8603548 | 1 | 1 | 31 | |||
| 32 | Проставка | 75131-8603408 | 1 | 1 | 32 | |||
| 33 | Шток-ущільнювач | S17 250х270х15 EBR T-Ecopur | 1 | 1 | 33 | |||
| 34 | Верхня напрямна | 75131-8603370 | 1 | 1 | 34 | |||
| 34 | Верхня напрямна | 75131-8603370-01 | 1 | 1 | 34 | |||
| 35 | Кільце | F 01 250х255х14.8 | 2 | 2 | 35 | |||
| 36 | Кільце | 75131-8603086 | 2 | 2 | 36 | |||
| 37 | Проставка | 75131-8603409 | 1 | 1 | 37 | |||
| 38 | Шток-ущільнювач | S17 200х220х15EBR T-Ecopur | 1 | 1 | 38 | |||
| 39 | Грязьовідвідник | А02-А 250х265х11.3х9.5 Т-Ecopur | 1 | 1 | 39 | |||
| 40 | Стопорне кільце | 7555-2402044 | 1 | 1 | 40 | |||
| 41 | Верхня напрямна | 75131-8603371 | 1 | 1 | 41 | |||
| 41 | Верхня напрямна | 75131-8603371-01 | 1 | 1 | 41 | |||
| 42 | Кільце | 075-085-58-2-3 | 2 | 2 | 42 | |||
| 43 | Кільце | 75131-8603357 | 2 | 2 | 43 | |||
| 44 | Кільце | F 01 200х205х14.8 | 2 | 2 | 44 | |||
| 45 | Кільце | 035-040-30-2-3 | 2 | 2 | 45 | |||
| 46 | Кільце | 75131-8603355 | 2 | 2 | 46 | |||
| 47 | Грязьовідвідник | А02-А 200х215х14х9.5 Т-Ecopur | 1 | 1 | 47 | |||
| 48 | Кільце | 75131-8603525 | 1 | 1 | 48 | |||
| 49 | Головка циліндра | 75131-8603026 | 1 | 1 | 49 | |||
| 50 | гвинт | 201497 | 4 | 4 | 50 |
