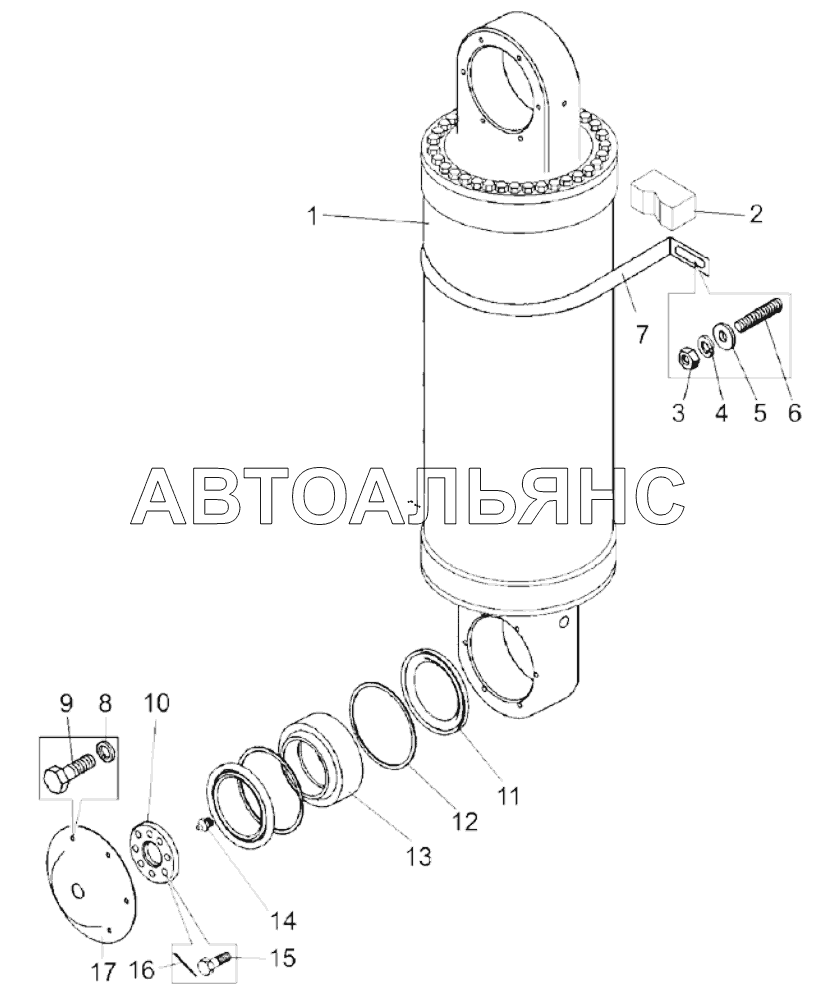

Встановлення циліндрів механізму перекидання (75131-8600001); Встановлення циліндрів підйомника
100%
Назва деталі
Циліндр механізму перекидання у зборі
Заводський номер
75131-8603010
Кількість на модель
2
№
1
Назва деталі
Призма
Заводський номер
549-3923752
Кількість на модель
2
№
2
Назва деталі
Гайка М16х1, 5
Заводський номер
Гайка М16х1,5
Кількість на модель
4
№
3
Назва деталі
Диск __NT__0__OT
Заводський номер
Шайба 16 ОТ
Кількість на модель
4
№
4
Назва деталі
Диск
Заводський номер
252017
Кількість на модель
4
№
5
Назва деталі
Шпилька
Заводський номер
341015
Кількість на модель
4
№
6
Назва деталі
Хомут
Заводський номер
75170-8603530
Кількість на модель
2
№
7
Назва деталі
Диск 8T
Заводський номер
Шайба 8Т
Кількість на модель
6
№
8
Назва деталі
Bolt Mx
Заводський номер
Болт М8х16
Кількість на модель
6
№
9
Назва деталі
Кришка
Заводський номер
7549-8603198
Кількість на модель
2
№
10
Назва деталі
Сальник
Заводський номер
7519-8603680-10
Кількість на модель
4
№
11
Назва деталі
Стопорне кільце
Заводський номер
540-8603076-10
Кількість на модель
4
№
12
Назва деталі
Подшипник
Заводський номер
ШСЛ 90 К1
Кількість на модель
2
№
13
Назва деталі
Маслянка
Заводський номер
2.3.90 Ц6Хр
Кількість на модель
2
№
14
Назва деталі
гвинт
Заводський номер
Болт 3М14х1,5х30
Кількість на модель
8
№
15
Назва деталі
Шплінт __NT__0__х__NT__1__
Заводський номер
258283
Кількість на модель
2
№
16
Назва деталі
Кришка
Заводський номер
7519-8603192
Кількість на модель
2
№
17
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Циліндр механізму перекидання у зборі | 75131-8603010 | 2 | 2 | 1 | |||
| 2 | Призма | 549-3923752 | 2 | 2 | 2 | |||
| 3 | Гайка М16х1, 5 | Гайка М16х1,5 | 4 | 4 | 3 | |||
| 4 | Диск __NT__0__OT | Шайба 16 ОТ | 4 | 4 | 4 | |||
| 5 | Диск | 252017 | 4 | 4 | 5 | |||
| 6 | Шпилька | 341015 | 4 | 4 | 6 | |||
| 7 | Хомут | 75170-8603530 | 2 | 2 | 7 | |||
| 8 | Диск 8T | Шайба 8Т | 6 | 6 | 8 | |||
| 9 | Bolt Mx | Болт М8х16 | 6 | 6 | 9 | |||
| 10 | Кришка | 7549-8603198 | 2 | 2 | 10 | |||
| 11 | Сальник | 7519-8603680-10 | 4 | 4 | 11 | |||
| 12 | Стопорне кільце | 540-8603076-10 | 4 | 4 | 12 | |||
| 13 | Подшипник | ШСЛ 90 К1 | 2 | 2 | 13 | |||
| 14 | Маслянка | 2.3.90 Ц6Хр | 2 | 2 | 14 | |||
| 15 | гвинт | Болт 3М14х1,5х30 | 8 | 8 | 15 | |||
| 16 | Шплінт __NT__0__х__NT__1__ | 258283 | 2 | 2 | 16 | |||
| 17 | Кришка | 7519-8603192 | 2 | 2 | 17 |
