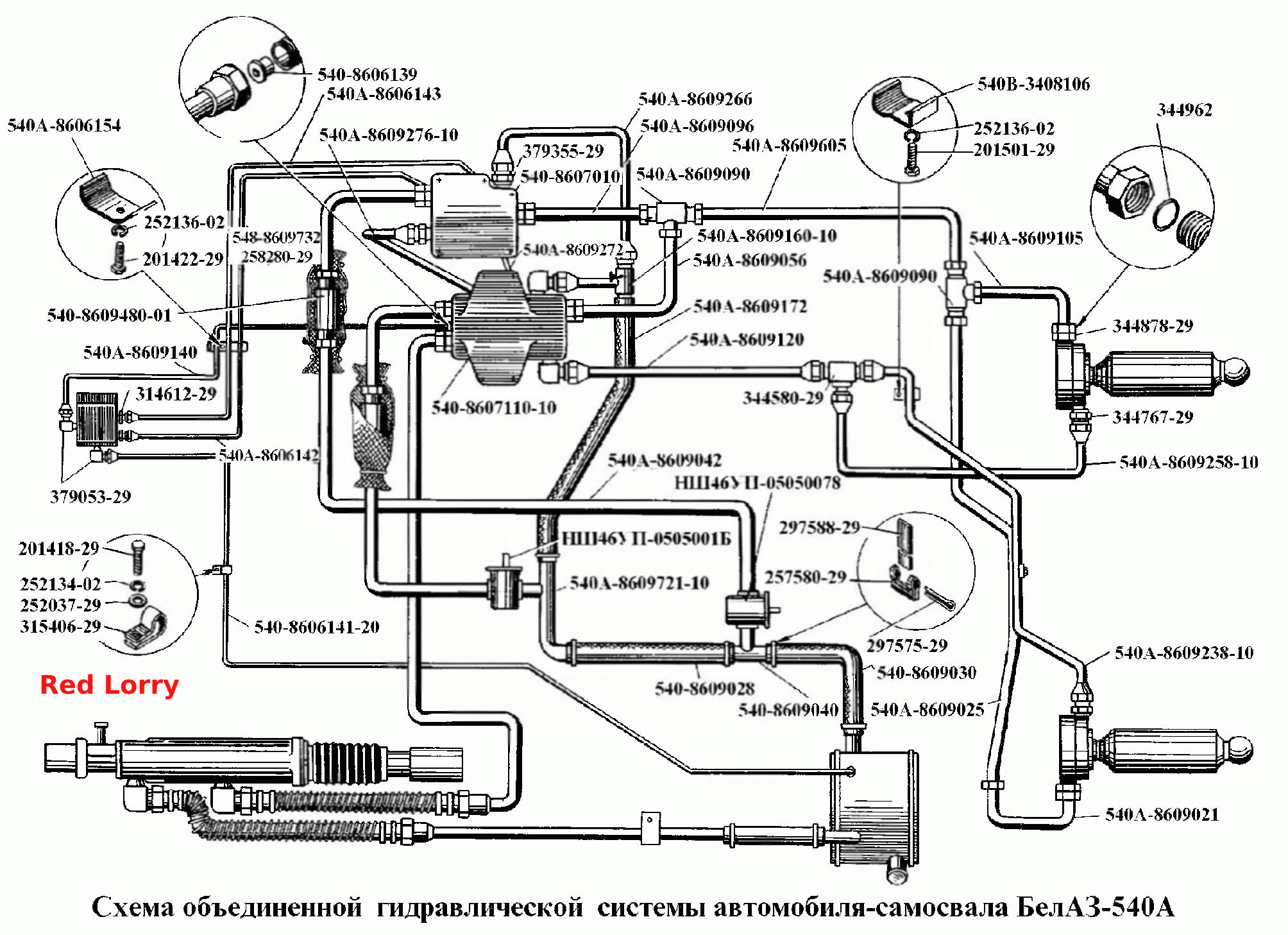

Схема об'єднаної гідравлічної системи
100%
Назва деталі
Труба__NT__0__
Заводський номер
540А-8609105
Кількість на модель
0
№
Назва деталі
Труба__NT__0__
Заводський номер
540А-8609160-10
Кількість на модель
0
№
Назва деталі
Автомат
Заводський номер
540-8607110-10
Кількість на модель
0
№
Назва деталі
Труба__NT__0__
Заводський номер
540А-8609272
Кількість на модель
0
№
Назва деталі
Труба__NT__0__
Заводський номер
540А-8609605
Кількість на модель
0
№
Назва деталі
Трійник
Заводський номер
540А-8609090
Кількість на модель
0
№
Назва деталі
Труба__NT__0__
Заводський номер
540А-8609096
Кількість на модель
0
№
Назва деталі
Труба__NT__0__
Заводський номер
540А-8609266
Кількість на модель
0
№
Назва деталі
Кран у зборі
Заводський номер
540-8607010
Кількість на модель
0
№
Назва деталі
Труба__NT__0__
Заводський номер
540А-8609276-10
Кількість на модель
0
№
Назва деталі
Дроссель
Заводський номер
540-8606139
Кількість на модель
0
№
Назва деталі
Труба__NT__0__
Заводський номер
540А-8609056
Кількість на модель
0
№
Назва деталі
Рукав
Заводський номер
540А-8609172
Кількість на модель
0
№
Назва деталі
Труба__NT__0__
Заводський номер
540А-8609120
Кількість на модель
0
№
Назва деталі
Труба__NT__0__
Заводський номер
540А-8609238-10
Кількість на модель
0
№
Назва деталі
Трубопровід
Заводський номер
540А-8609021
Кількість на модель
0
№
Назва деталі
Труба__NT__0__
Заводський номер
540А-8609025
Кількість на модель
0
№
Назва деталі
Трубопровід
Заводський номер
540-8609040
Кількість на модель
0
№
Назва деталі
Всмоктувальний рукав
Заводський номер
540-8609028
Кількість на модель
0
№
Назва деталі
Труба__NT__0__
Заводський номер
540А-8609721-10
Кількість на модель
0
№
Назва деталі
Труба__NT__0__
Заводський номер
540А-8609042
Кількість на модель
0
№
Назва деталі
Труба__NT__0__
Заводський номер
540А-8609258-10
Кількість на модель
0
№
Назва деталі
Трійник
Заводський номер
344580-29
Кількість на модель
0
№
Назва деталі
Труба__NT__0__
Заводський номер
540А-8606143
Кількість на модель
0
№
Назва деталі
Чохол
Заводський номер
540-8609732
Кількість на модель
0
№
Назва деталі
Шплінт
Заводський номер
258280-29
Кількість на модель
0
№
Назва деталі
гвинт
Заводський номер
201501-29
Кількість на модель
0
№
Назва деталі
Болт M6х25
Заводський номер
201422-29
Кількість на модель
0
№
Назва деталі
Стрічка
Заводський номер
297588-29
Кількість на модель
0
№
Назва деталі
Кутник
Заводський номер
379053-29
Кількість на модель
0
№
Назва деталі
Штуцер
Заводський номер
379355-29
Кількість на модель
0
№
Назва деталі
Кільце (0034496200)
Заводський номер
344962
Кількість на модель
0
№
Назва деталі
Штуцер
Заводський номер
344878-29
Кількість на модель
0
№
Назва деталі
Пружинна шайба
Заводський номер
252136-02
Кількість на модель
0
№
Назва деталі
Пружинна шайба діаметром
Заводський номер
252134-02
Кількість на модель
0
№
Назва деталі
гвинт
Заводський номер
201418-29
Кількість на модель
0
№
Назва деталі
Ніпель
Заводський номер
314612-29
Кількість на модель
0
№
Назва деталі
Шайба 6 збільшена
Заводський номер
252037-29
Кількість на модель
0
№
Назва деталі
Ніпель
Заводський номер
344767-29
Кількість на модель
0
№
Назва деталі
Зливна труба управління
Заводський номер
540-8606141-20
Кількість на модель
0
№
Назва деталі
Труба__NT__0__
Заводський номер
540А-8606142
Кількість на модель
0
№
Назва деталі
Труба__NT__0__
Заводський номер
540А-8606140
Кількість на модель
0
№
Назва деталі
Муфта
Заводський номер
540-8609480-01
Кількість на модель
0
№
Назва деталі
Прокладка
Заводський номер
540А-8606154
Кількість на модель
0
№
Назва деталі
Насос з правостороннім обертанням
Заводський номер
НШ46УП-0505001Б
Кількість на модель
0
№
Назва деталі
Насос з лівостороннім обертанням
Заводський номер
НШ46УЛ-0505001Б
Кількість на модель
0
№
Назва деталі
Всмоктувальний рукав
Заводський номер
540-8609030
Кількість на модель
0
№
Назва деталі
Скоба
Заводський номер
540В-3408106
Кількість на модель
0
№
Назва деталі
Кляммер
Заводський номер
315406-29
Кількість на модель
0
№
Назва деталі
Шплінт
Заводський номер
297575-29
Кількість на модель
0
№
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Труба__NT__0__ | 540А-8609105 | 0 | 0 | |||||
| Труба__NT__0__ | 540А-8609160-10 | 0 | 0 | |||||
| Автомат | 540-8607110-10 | 0 | 0 | |||||
| Труба__NT__0__ | 540А-8609272 | 0 | 0 | |||||
| Труба__NT__0__ | 540А-8609605 | 0 | 0 | |||||
| Трійник | 540А-8609090 | 0 | 0 | |||||
| Труба__NT__0__ | 540А-8609096 | 0 | 0 | |||||
| Труба__NT__0__ | 540А-8609266 | 0 | 0 | |||||
| Кран у зборі | 540-8607010 | 0 | 0 | |||||
| Труба__NT__0__ | 540А-8609276-10 | 0 | 0 | |||||
| Дроссель | 540-8606139 | 0 | 0 | |||||
| Труба__NT__0__ | 540А-8609056 | 0 | 0 | |||||
| Рукав | 540А-8609172 | 0 | 0 | |||||
| Труба__NT__0__ | 540А-8609120 | 0 | 0 | |||||
| Труба__NT__0__ | 540А-8609238-10 | 0 | 0 | |||||
| Трубопровід | 540А-8609021 | 0 | 0 | |||||
| Труба__NT__0__ | 540А-8609025 | 0 | 0 | |||||
| Трубопровід | 540-8609040 | 0 | 0 | |||||
| Всмоктувальний рукав | 540-8609028 | 0 | 0 | |||||
| Труба__NT__0__ | 540А-8609721-10 | 0 | 0 | |||||
| Труба__NT__0__ | 540А-8609042 | 0 | 0 | |||||
| Труба__NT__0__ | 540А-8609258-10 | 0 | 0 | |||||
| Трійник | 344580-29 | 0 | 0 | |||||
| Труба__NT__0__ | 540А-8606143 | 0 | 0 | |||||
| Чохол | 540-8609732 | 0 | 0 | |||||
| Шплінт | 258280-29 | 0 | 0 | |||||
| гвинт | 201501-29 | 0 | 0 | |||||
| Болт M6х25 | 201422-29 | 0 | 0 | |||||
| Стрічка | 297588-29 | 0 | 0 | |||||
| Кутник | 379053-29 | 0 | 0 | |||||
| Штуцер | 379355-29 | 0 | 0 | |||||
| Кільце (0034496200) | 344962 | 0 | 0 | |||||
| Штуцер | 344878-29 | 0 | 0 | |||||
| Пружинна шайба | 252136-02 | 0 | 0 | |||||
| Пружинна шайба діаметром | 252134-02 | 0 | 0 | |||||
| гвинт | 201418-29 | 0 | 0 | |||||
| Ніпель | 314612-29 | 0 | 0 | |||||
| Шайба 6 збільшена | 252037-29 | 0 | 0 | |||||
| Ніпель | 344767-29 | 0 | 0 | |||||
| Зливна труба управління | 540-8606141-20 | 0 | 0 | |||||
| Труба__NT__0__ | 540А-8606142 | 0 | 0 | |||||
| Труба__NT__0__ | 540А-8606140 | 0 | 0 | |||||
| Муфта | 540-8609480-01 | 0 | 0 | |||||
| Прокладка | 540А-8606154 | 0 | 0 | |||||
| Насос з правостороннім обертанням | НШ46УП-0505001Б | 0 | 0 | |||||
| Насос з лівостороннім обертанням | НШ46УЛ-0505001Б | 0 | 0 | |||||
| Всмоктувальний рукав | 540-8609030 | 0 | 0 | |||||
| Скоба | 540В-3408106 | 0 | 0 | |||||
| Кляммер | 315406-29 | 0 | 0 | |||||
| Шплінт | 297575-29 | 0 | 0 |
