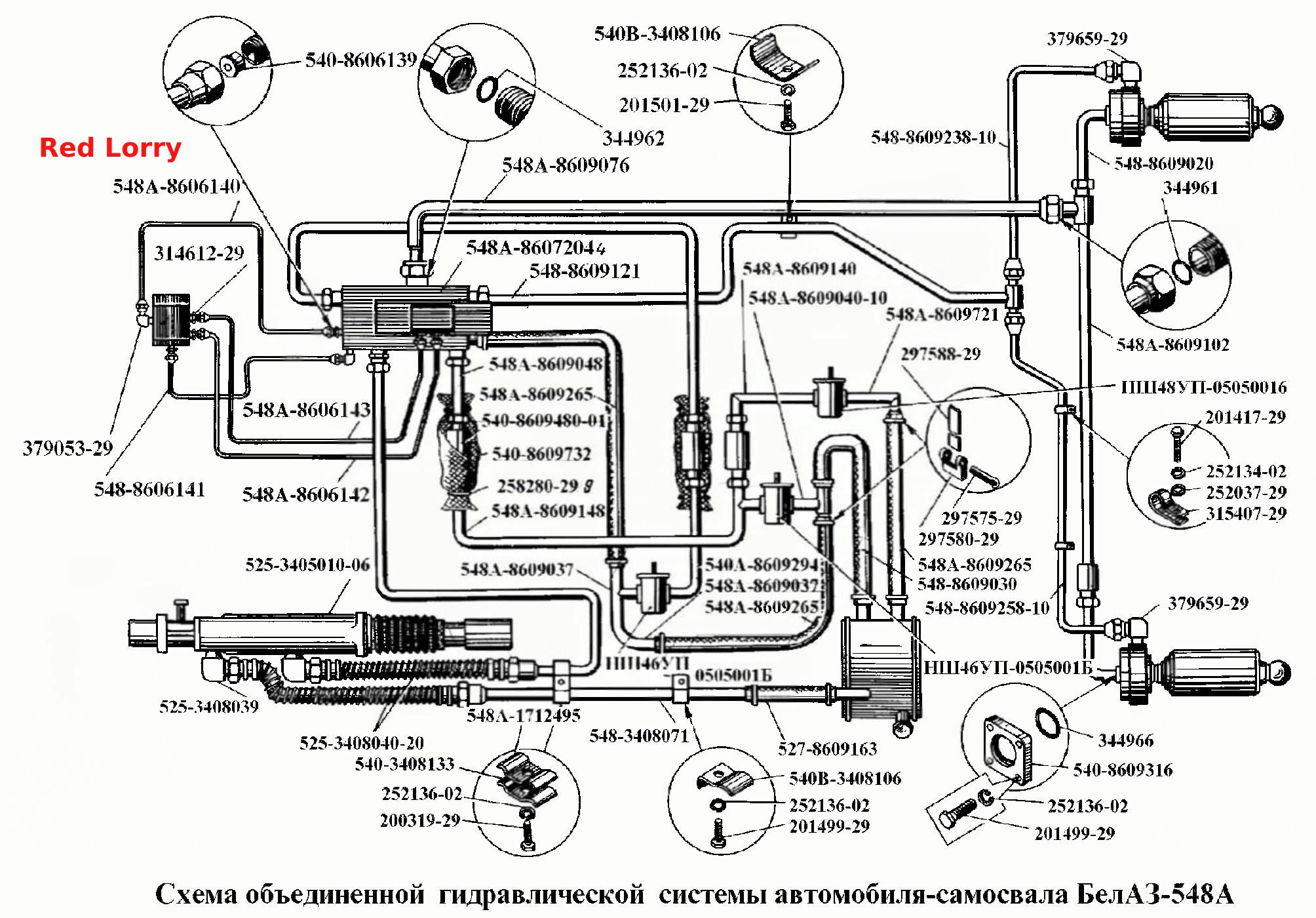

Схема об'єднаної гідравлічної системи
100%
Назва деталі
Шланг
Заводський номер
527-8609163
Кількість на модель
№
Назва деталі
Труба__NT__0__
Заводський номер
548А-8609721-10
Кількість на модель
1
№
Назва деталі
Труба__NT__0__
Заводський номер
548А-8609140
Кількість на модель
1
№
Назва деталі
Труба в зборі
Заводський номер
548А-8609040-10
Кількість на модель
1
№
Назва деталі
Труба в зборі
Заводський номер
548-8609121
Кількість на модель
1
№
Назва деталі
__NT__0__ Панель у зборі
Заводський номер
548А-8607204
Кількість на модель
1
№
Назва деталі
Труба в зборі
Заводський номер
548А-8609076
Кількість на модель
1
№
Назва деталі
Труба в зборі
Заводський номер
548А-8606142
Кількість на модель
1
№
Назва деталі
Труба в зборі
Заводський номер
548А-8606143
Кількість на модель
1
№
Назва деталі
Труба в зборі
Заводський номер
548А-8606141
Кількість на модель
1
№
Назва деталі
Труба в зборі
Заводський номер
548А-8606140
Кількість на модель
1
№
Назва деталі
Дроссель
Заводський номер
540-8606139
Кількість на модель
1
№
Назва деталі
Труба__NT__0__
Заводський номер
548-8609238-10
Кількість на модель
1
№
Назва деталі
Труба в зборі
Заводський номер
548-8609020
Кількість на модель
2
№
Назва деталі
Гідропідсилювач
Заводський номер
525-3405010-06
Кількість на модель
№
Назва деталі
Труба в зборі
Заводський номер
548-3408071
Кількість на модель
1
№
Назва деталі
Труба__NT__0__
Заводський номер
548А-8609048
Кількість на модель
1
№
Назва деталі
Труба__NT__0__
Заводський номер
548А-8609148
Кількість на модель
1
№
Назва деталі
Труба в зборі
Заводський номер
548А-8609037
Кількість на модель
1
№
Назва деталі
Труба__NT__0__
Заводський номер
540А-8609294
Кількість на модель
1
№
Назва деталі
Всмоктувальний рукав
Заводський номер
548А-8609265
Кількість на модель
3
№
Назва деталі
Рукав
Заводський номер
548-8609030
Кількість на модель
1
№
Назва деталі
Труба__NT__0__
Заводський номер
548-8609258-10
Кількість на модель
1
№
Назва деталі
Притиск
Заводський номер
540-8609316
Кількість на модель
2
№
Назва деталі
Труба__NT__0__
Заводський номер
548А-8609102
Кількість на модель
1
№
Назва деталі
Чохол
Заводський номер
540-8609732
Кількість на модель
3
№
Назва деталі
Шплінт
Заводський номер
258280-29
Кількість на модель
6
№
Назва деталі
Скоба
Заводський номер
548А-1712495-10
Кількість на модель
1
№
Назва деталі
гвинт
Заводський номер
201501-29
Кількість на модель
1
№
Назва деталі
гвинт
Заводський номер
201499-29
Кількість на модель
8
№
Назва деталі
Стрічка
Заводський номер
297588-29
Кількість на модель
8
№
Назва деталі
Кутник
Заводський номер
379053-29
Кількість на модель
1
№
Назва деталі
Кільце (0034496200)
Заводський номер
344962
Кількість на модель
2
№
Назва деталі
Пружинна шайба
Заводський номер
252136-02
Кількість на модель
10
№
Назва деталі
Кільце (0034496600)
Заводський номер
344966
Кількість на модель
2
№
Назва деталі
Болт M6х14
Заводський номер
201417-29
Кількість на модель
2
№
Назва деталі
Пружинна шайба діаметром
Заводський номер
252134-02
Кількість на модель
2
№
Назва деталі
Пряжка
Заводський номер
297580-29
Кількість на модель
8
№
Назва деталі
Прокладка
Заводський номер
540-3408133
Кількість на модель
1
№
Назва деталі
гвинт
Заводський номер
200319-29
Кількість на модель
1
№
Назва деталі
Муфта
Заводський номер
540-8609480-01
Кількість на модель
3
№
Назва деталі
Насос з правостороннім обертанням
Заводський номер
НШ46УП-0505001Б
Кількість на модель
2
№
Назва деталі
Насос з лівостороннім обертанням
Заводський номер
НШ46УЛ-0505001Б
Кількість на модель
1
№
Назва деталі
Шланг
Заводський номер
525-3408040-20
Кількість на модель
2
№
Назва деталі
Кутник
Заводський номер
525-3408039
Кількість на модель
2
№
Назва деталі
Скоба
Заводський номер
540В-3408106
Кількість на модель
1
№
Назва деталі
Кутник
Заводський номер
379659-29
Кількість на модель
2
№
Назва деталі
Кляммер
Заводський номер
315407-29
Кількість на модель
2
№
Назва деталі
Кільце
Заводський номер
344961
Кількість на модель
1
№
Назва деталі
Шайба 6 збільшена
Заводський номер
252037-29
Кількість на модель
2
№
Назва деталі
Ніпель
Заводський номер
314612-29
Кількість на модель
3
№
Назва деталі
Шплінт
Заводський номер
297575-29
Кількість на модель
8
№
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Шланг | 527-8609163 | |||||||
| Труба__NT__0__ | 548А-8609721-10 | 1 | 1 | |||||
| Труба__NT__0__ | 548А-8609140 | 1 | 1 | |||||
| Труба в зборі | 548А-8609040-10 | 1 | 1 | |||||
| Труба в зборі | 548-8609121 | 1 | 1 | |||||
| __NT__0__ Панель у зборі | 548А-8607204 | 1 | 1 | |||||
| Труба в зборі | 548А-8609076 | 1 | 1 | |||||
| Труба в зборі | 548А-8606142 | 1 | 1 | |||||
| Труба в зборі | 548А-8606143 | 1 | 1 | |||||
| Труба в зборі | 548А-8606141 | 1 | 1 | |||||
| Труба в зборі | 548А-8606140 | 1 | 1 | |||||
| Дроссель | 540-8606139 | 1 | 1 | |||||
| Труба__NT__0__ | 548-8609238-10 | 1 | 1 | |||||
| Труба в зборі | 548-8609020 | 2 | 2 | |||||
| Гідропідсилювач | 525-3405010-06 | |||||||
| Труба в зборі | 548-3408071 | 1 | 1 | |||||
| Труба__NT__0__ | 548А-8609048 | 1 | 1 | |||||
| Труба__NT__0__ | 548А-8609148 | 1 | 1 | |||||
| Труба в зборі | 548А-8609037 | 1 | 1 | |||||
| Труба__NT__0__ | 540А-8609294 | 1 | 1 | |||||
| Всмоктувальний рукав | 548А-8609265 | 3 | 3 | |||||
| Рукав | 548-8609030 | 1 | 1 | |||||
| Труба__NT__0__ | 548-8609258-10 | 1 | 1 | |||||
| Притиск | 540-8609316 | 2 | 2 | |||||
| Труба__NT__0__ | 548А-8609102 | 1 | 1 | |||||
| Чохол | 540-8609732 | 3 | 3 | |||||
| Шплінт | 258280-29 | 6 | 6 | |||||
| Скоба | 548А-1712495-10 | 1 | 1 | |||||
| гвинт | 201501-29 | 1 | 1 | |||||
| гвинт | 201499-29 | 8 | 8 | |||||
| Стрічка | 297588-29 | 8 | 8 | |||||
| Кутник | 379053-29 | 1 | 1 | |||||
| Кільце (0034496200) | 344962 | 2 | 2 | |||||
| Пружинна шайба | 252136-02 | 10 | 10 | |||||
| Кільце (0034496600) | 344966 | 2 | 2 | |||||
| Болт M6х14 | 201417-29 | 2 | 2 | |||||
| Пружинна шайба діаметром | 252134-02 | 2 | 2 | |||||
| Пряжка | 297580-29 | 8 | 8 | |||||
| Прокладка | 540-3408133 | 1 | 1 | |||||
| гвинт | 200319-29 | 1 | 1 | |||||
| Муфта | 540-8609480-01 | 3 | 3 | |||||
| Насос з правостороннім обертанням | НШ46УП-0505001Б | 2 | 2 | |||||
| Насос з лівостороннім обертанням | НШ46УЛ-0505001Б | 1 | 1 | |||||
| Шланг | 525-3408040-20 | 2 | 2 | |||||
| Кутник | 525-3408039 | 2 | 2 | |||||
| Скоба | 540В-3408106 | 1 | 1 | |||||
| Кутник | 379659-29 | 2 | 2 | |||||
| Кляммер | 315407-29 | 2 | 2 | |||||
| Кільце | 344961 | 1 | 1 | |||||
| Шайба 6 збільшена | 252037-29 | 2 | 2 | |||||
| Ніпель | 314612-29 | 3 | 3 | |||||
| Шплінт | 297575-29 | 8 | 8 |
