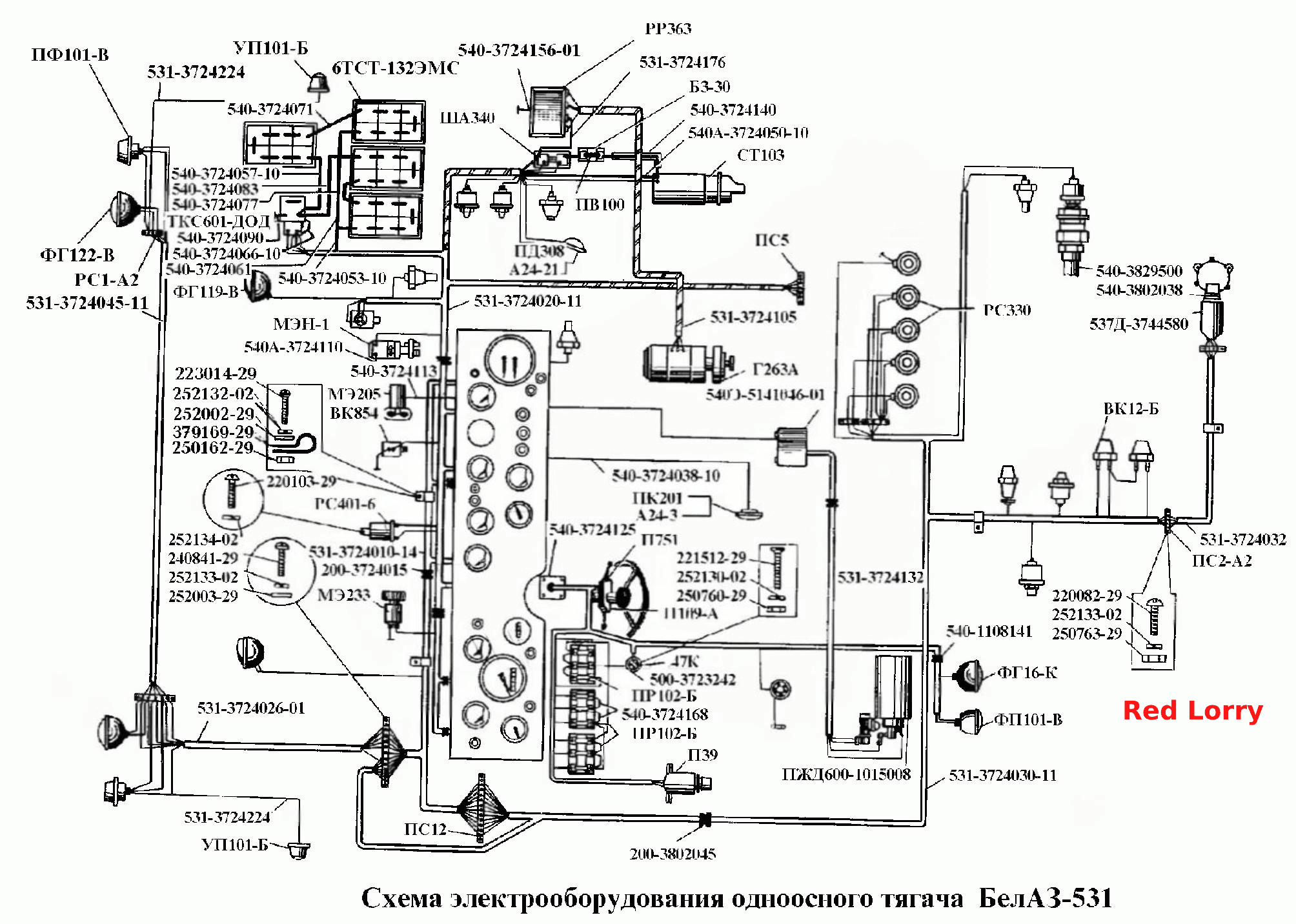

Схема електрообладнання одновісного тягача БелАЗ- 531
100%
Назва деталі
Перемичка
Заводський номер
540-3724061
Кількість на модель
1
№
Назва деталі
Блок запобіжника в зборі
Заводський номер
ПР102-В
Кількість на модель
2
№
Назва деталі
Блок запобіжника в зборі
Заводський номер
ПР102-Б
Кількість на модель
1
№
Назва деталі
Задня фара
Заводський номер
ФГ 16-К
Кількість на модель
1
№
Назва деталі
Гайка
Заводський номер
250763-29
Кількість на модель
10
№
Назва деталі
Пучок проводів уздовж лонжерона
Заводський номер
531-3724030-11
Кількість на модель
0
№
Назва деталі
Чотириклемна з'єднувальна панель
Заводський номер
ПС2-А2
Кількість на модель
1
№
Назва деталі
Пучок проводів спідометра
Заводський номер
531-3724032
Кількість на модель
0
№
Назва деталі
Вимикач
Заводський номер
ВК 12-Б
Кількість на модель
2
№
Назва деталі
Прокладка
Заводський номер
500-3723242
Кількість на модель
1
№
Назва деталі
Перемикач поворотників
Заводський номер
П109-А
Кількість на модель
1
№
Назва деталі
Кришка люка
Заводський номер
540-3724125
Кількість на модель
1
№
Назва деталі
Протитуманна фара
Заводський номер
ФГ119-В
Кількість на модель
2
№
Назва деталі
Плюсова перемичка
Заводський номер
540-3724053-10
Кількість на модель
1
№
Назва деталі
З'єднувальна панель __NT__1__ __NT__2__ ТУ__NT__3__37.003.419-75
Заводський номер
ПС 5
Кількість на модель
4
№
Назва деталі
Пучок проводів генератора
Заводський номер
531-3724105
Кількість на модель
0
№
Назва деталі
Генератор
Заводський номер
Г263-А
Кількість на модель
0
№
Назва деталі
Панель керування нагрівачем
Заводський номер
540Э-3741046-01
Кількість на модель
1
№
Назва деталі
Кабель для стелі
Заводський номер
540-3724038-10
Кількість на модель
1
№
Назва деталі
Перемикач коробки передач
Заводський номер
П751
Кількість на модель
0
№
Назва деталі
Чохол
Заводський номер
537Д-3744586
Кількість на модель
1
№
Назва деталі
Втулка
Заводський номер
540-3802038
Кількість на модель
1
№
Назва деталі
Провід від акумуляторних батарей до стартера
Заводський номер
540А-3724050-10
Кількість на модель
1
№
Назва деталі
Акумуляторна батарея
Заводський номер
6ТСТ132ЭМС
Кількість на модель
4
№
Назва деталі
Перемичка
Заводський номер
540-3724071
Кількість на модель
1
№
Назва деталі
З'єднувальна панель
Заводський номер
ПС1-А2
Кількість на модель
3
№
Назва деталі
Гайка
Заводський номер
250762-29
Кількість на модель
2
№
Назва деталі
Пучок проводів нагрівача
Заводський номер
531-3724132
Кількість на модель
0
№
Назва деталі
Перемичка
Заводський номер
540-3724162
Кількість на модель
4
№
Назва деталі
Плафон освітлення кабіни
Заводський номер
ПК 201
Кількість на модель
1
№
Назва деталі
Пучок проводів заднього ліхтаря
Заводський номер
540-3724041-10
Кількість на модель
0
№
Назва деталі
Стартер
Заводський номер
СТ 103
Кількість на модель
1
№
Назва деталі
Перемичка
Заводський номер
540-3724156-01
Кількість на модель
2
№
Назва деталі
Шланг у комплекті
Заводський номер
540-3829500
Кількість на модель
1
№
Назва деталі
Лампа 24В- 28 Вт
Заводський номер
А24-21
Кількість на модель
1
№
Назва деталі
Підкапотна лампа
Заводський номер
ПД308А
Кількість на модель
1
№
Назва деталі
Запобіжник на 100А
Заводський номер
ПВ 100
Кількість на модель
1
№
Назва деталі
Блок захисту
Заводський номер
БЗ-30
Кількість на модель
1
№
Назва деталі
Шунт вольтамперметра
Заводський номер
ША 340
Кількість на модель
1
№
Назва деталі
Провід
Заводський номер
531-3724176
Кількість на модель
0
№
Назва деталі
Реле-регулятор __NT__0__
Заводський номер
РР 363
Кількість на модель
1
№
Назва деталі
Контактор
Заводський номер
ТКС601-ДОД
Кількість на модель
1
№
Назва деталі
Перемичка
Заводський номер
540-3724066-10
Кількість на модель
2
№
Назва деталі
Втулка
Заводський номер
200-3802045
Кількість на модель
6
№
Назва деталі
Передній ліхтар
Заводський номер
ПФ101-В
Кількість на модель
2
№
Назва деталі
Провід бічних поворотників
Заводський номер
531-3724224
Кількість на модель
0
№
Назва деталі
Бічний індикатор повороту
Заводський номер
УП 101-Б
Кількість на модель
2
№
Назва деталі
Фарах
Заводський номер
ФГ122-В
Кількість на модель
2
№
Назва деталі
Пучок дротів між фарами
Заводський номер
531-3724045-11
Кількість на модель
0
№
Назва деталі
Гвинт
Заводський номер
223014-29
Кількість на модель
2
№
Назва деталі
Диск
Заводський номер
252002-29
Кількість на модель
3
№
Назва деталі
Світлорозсіювач
Заводський номер
РС401-Б
Кількість на модель
1
№
Назва деталі
Задній ліхтар
Заводський номер
ФП101-В
Кількість на модель
0
№
Назва деталі
Диск
Заводський номер
252132-29
Кількість на модель
2
№
Назва деталі
Втулка
Заводський номер
540-1108141
Кількість на модель
1
№
Назва деталі
Лампа
Заводський номер
А24-3
Кількість на модель
1
№
Назва деталі
Диск
Заводський номер
252003-29
Кількість на модель
12
№
Назва деталі
Кляммер
Заводський номер
379169-29
Кількість на модель
1
№
Назва деталі
Пружинна шайба діаметром
Заводський номер
252134-02
Кількість на модель
24
№
Назва деталі
Пружинна шайба
Заводський номер
252133-02
Кількість на модель
18
№
Назва деталі
Гвинт М-х
Заводський номер
220082-29
Кількість на модель
6
№
Назва деталі
Електромагніт (зупинка двигуна) (позиція У3)
Заводський номер
РС330
Кількість на модель
0
№
Електромагнітний клапан Г5320-3721560 (тип РС330) МАЗ, КРАЗ 6510, КАМАЗ
Виробник
RedLorry
Ціна
656.29 ₴
Наявність
В наявності
Заводський номер
Г5320-3721560
Клапан електромагнітний МАЗ КРАЗ КАМАЗ 5320-3721500 РС330 мідна котушка 1402.3747 15.3747 151.3747
Виробник
RedLorry
Ціна
1303.86 ₴
Наявність
В наявності
Заводський номер
15.3747 151.3747
Назва деталі
Гвинт
Заводський номер
220103-29
Кількість на модель
4
№
Назва деталі
Гвинт
Заводський номер
240841-29
Кількість на модель
8
№
Назва деталі
Електродвигун обігрівача кабіни
Заводський номер
МЭ 233
Кількість на модель
1
№
Назва деталі
Маслонасос
Заводський номер
МЗН-1
Кількість на модель
1
№
Назва деталі
Провід маси
Заводський номер
540А-3724110
Кількість на модель
1
№
Назва деталі
Електродвигун вентилятора
Заводський номер
МЭ 205
Кількість на модель
1
№
Назва деталі
Провід вентилятора
Заводський номер
540-3724113
Кількість на модель
1
№
Назва деталі
Додатковий джгут проводів
Заводський номер
531-3724020-11
Кількість на модель
0
№
Назва деталі
Мінусова перемичка
Заводський номер
540-3724057-10
Кількість на модель
1
№
Назва деталі
Провід від акумуляторних батарей до контактора
Заводський номер
540-3724083
Кількість на модель
1
№
Назва деталі
Гайка
Заводський номер
250760-29
Кількість на модель
2
№
Назва деталі
Диск
Заводський номер
252130-29
Кількість на модель
2
№
Назва деталі
Гвинт
Заводський номер
221512-29
Кількість на модель
2
№
Назва деталі
Втулка
Заводський номер
200-3724015
Кількість на модель
4
№
Назва деталі
Перемикач сигналу гальмування
Заводський номер
ВК 854
Кількість на модель
1
№
Назва деталі
Пучок основних проводів
Заводський номер
531-3724010-14
Кількість на модель
0
№
Назва деталі
Пучок проводів фар
Заводський номер
531-3724026-01
Кількість на модель
0
№
Назва деталі
З'єднувальна панель
Заводський номер
ПС 12
Кількість на модель
2
№
Назва деталі
Нічний вимикач світла
Заводський номер
П 39
Кількість на модель
1
№
Назва деталі
Підігрівач у комплекті поставки
Заводський номер
ПЖД600-1015008
Кількість на модель
1
№
Назва деталі
Розетка
Заводський номер
47 К
Кількість на модель
1
№
Назва деталі
Провід, що з'єднує двигун із рамою
Заводський номер
540-3724090
Кількість на модель
2
№
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Перемичка | 540-3724061 | 1 | 1 | |||||||||||||||||||||||||||||
| Блок запобіжника в зборі | ПР102-В | 2 | 2 | |||||||||||||||||||||||||||||
| Блок запобіжника в зборі | ПР102-Б | 1 | 1 | |||||||||||||||||||||||||||||
| Задня фара | ФГ 16-К | 1 | 1 | |||||||||||||||||||||||||||||
| Гайка | 250763-29 | 10 | 10 | |||||||||||||||||||||||||||||
| Пучок проводів уздовж лонжерона | 531-3724030-11 | 0 | 0 | |||||||||||||||||||||||||||||
| Чотириклемна з'єднувальна панель | ПС2-А2 | 1 | 1 | |||||||||||||||||||||||||||||
| Пучок проводів спідометра | 531-3724032 | 0 | 0 | |||||||||||||||||||||||||||||
| Вимикач | ВК 12-Б | 2 | 2 | |||||||||||||||||||||||||||||
| Прокладка | 500-3723242 | 1 | 1 | |||||||||||||||||||||||||||||
| Перемикач поворотників | П109-А | 1 | 1 | |||||||||||||||||||||||||||||
| Кришка люка | 540-3724125 | 1 | 1 | |||||||||||||||||||||||||||||
| Протитуманна фара | ФГ119-В | 2 | 2 | |||||||||||||||||||||||||||||
| Плюсова перемичка | 540-3724053-10 | 1 | 1 | |||||||||||||||||||||||||||||
| З'єднувальна панель __NT__1__ __NT__2__ ТУ__NT__3__37.003.419-75 | ПС 5 | 4 | 4 | |||||||||||||||||||||||||||||
| Пучок проводів генератора | 531-3724105 | 0 | 0 | |||||||||||||||||||||||||||||
| Генератор | Г263-А | 0 | 0 | |||||||||||||||||||||||||||||
| Панель керування нагрівачем | 540Э-3741046-01 | 1 | 1 | |||||||||||||||||||||||||||||
| Кабель для стелі | 540-3724038-10 | 1 | 1 | |||||||||||||||||||||||||||||
| Перемикач коробки передач | П751 | 0 | 0 | |||||||||||||||||||||||||||||
| Чохол | 537Д-3744586 | 1 | 1 | |||||||||||||||||||||||||||||
| Втулка | 540-3802038 | 1 | 1 | |||||||||||||||||||||||||||||
| Провід від акумуляторних батарей до стартера | 540А-3724050-10 | 1 | 1 | |||||||||||||||||||||||||||||
| Акумуляторна батарея | 6ТСТ132ЭМС | 4 | 4 | |||||||||||||||||||||||||||||
| Перемичка | 540-3724071 | 1 | 1 | |||||||||||||||||||||||||||||
| З'єднувальна панель | ПС1-А2 | 3 | 3 | |||||||||||||||||||||||||||||
| Гайка | 250762-29 | 2 | 2 | |||||||||||||||||||||||||||||
| Пучок проводів нагрівача | 531-3724132 | 0 | 0 | |||||||||||||||||||||||||||||
| Перемичка | 540-3724162 | 4 | 4 | |||||||||||||||||||||||||||||
| Плафон освітлення кабіни | ПК 201 | 1 | 1 | |||||||||||||||||||||||||||||
| Пучок проводів заднього ліхтаря | 540-3724041-10 | 0 | 0 | |||||||||||||||||||||||||||||
| Стартер | СТ 103 | 1 | 1 | |||||||||||||||||||||||||||||
| Перемичка | 540-3724156-01 | 2 | 2 | |||||||||||||||||||||||||||||
| Шланг у комплекті | 540-3829500 | 1 | 1 | |||||||||||||||||||||||||||||
| Лампа 24В- 28 Вт | А24-21 | 1 | 1 | |||||||||||||||||||||||||||||
| Підкапотна лампа | ПД308А | 1 | 1 | |||||||||||||||||||||||||||||
| Запобіжник на 100А | ПВ 100 | 1 | 1 | |||||||||||||||||||||||||||||
| Блок захисту | БЗ-30 | 1 | 1 | |||||||||||||||||||||||||||||
| Шунт вольтамперметра | ША 340 | 1 | 1 | |||||||||||||||||||||||||||||
| Провід | 531-3724176 | 0 | 0 | |||||||||||||||||||||||||||||
| Реле-регулятор __NT__0__ | РР 363 | 1 | 1 | |||||||||||||||||||||||||||||
| Контактор | ТКС601-ДОД | 1 | 1 | |||||||||||||||||||||||||||||
| Перемичка | 540-3724066-10 | 2 | 2 | |||||||||||||||||||||||||||||
| Втулка | 200-3802045 | 6 | 6 | |||||||||||||||||||||||||||||
| Передній ліхтар | ПФ101-В | 2 | 2 | |||||||||||||||||||||||||||||
| Провід бічних поворотників | 531-3724224 | 0 | 0 | |||||||||||||||||||||||||||||
| Бічний індикатор повороту | УП 101-Б | 2 | 2 | |||||||||||||||||||||||||||||
| Фарах | ФГ122-В | 2 | 2 | |||||||||||||||||||||||||||||
| Пучок дротів між фарами | 531-3724045-11 | 0 | 0 | |||||||||||||||||||||||||||||
| Гвинт | 223014-29 | 2 | 2 | |||||||||||||||||||||||||||||
| Диск | 252002-29 | 3 | 3 | |||||||||||||||||||||||||||||
| Світлорозсіювач | РС401-Б | 1 | 1 | |||||||||||||||||||||||||||||
| Задній ліхтар | ФП101-В | 0 | 0 | |||||||||||||||||||||||||||||
| Диск | 252132-29 | 2 | 2 | |||||||||||||||||||||||||||||
| Втулка | 540-1108141 | 1 | 1 | |||||||||||||||||||||||||||||
| Лампа | А24-3 | 1 | 1 | |||||||||||||||||||||||||||||
| Диск | 252003-29 | 12 | 12 | |||||||||||||||||||||||||||||
| Кляммер | 379169-29 | 1 | 1 | |||||||||||||||||||||||||||||
| Пружинна шайба діаметром | 252134-02 | 24 | 24 | |||||||||||||||||||||||||||||
| Пружинна шайба | 252133-02 | 18 | 18 | |||||||||||||||||||||||||||||
| Гвинт М-х | 220082-29 | 6 | 6 | |||||||||||||||||||||||||||||
| Електромагніт (зупинка двигуна) (позиція У3) | РС330 | 0 | 0 | |||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||
| Гвинт | 220103-29 | 4 | 4 | |||||||||||||||||||||||||||||
| Гвинт | 240841-29 | 8 | 8 | |||||||||||||||||||||||||||||
| Електродвигун обігрівача кабіни | МЭ 233 | 1 | 1 | |||||||||||||||||||||||||||||
| Маслонасос | МЗН-1 | 1 | 1 | |||||||||||||||||||||||||||||
| Провід маси | 540А-3724110 | 1 | 1 | |||||||||||||||||||||||||||||
| Електродвигун вентилятора | МЭ 205 | 1 | 1 | |||||||||||||||||||||||||||||
| Провід вентилятора | 540-3724113 | 1 | 1 | |||||||||||||||||||||||||||||
| Додатковий джгут проводів | 531-3724020-11 | 0 | 0 | |||||||||||||||||||||||||||||
| Мінусова перемичка | 540-3724057-10 | 1 | 1 | |||||||||||||||||||||||||||||
| Провід від акумуляторних батарей до контактора | 540-3724083 | 1 | 1 | |||||||||||||||||||||||||||||
| Гайка | 250760-29 | 2 | 2 | |||||||||||||||||||||||||||||
| Диск | 252130-29 | 2 | 2 | |||||||||||||||||||||||||||||
| Гвинт | 221512-29 | 2 | 2 | |||||||||||||||||||||||||||||
| Втулка | 200-3724015 | 4 | 4 | |||||||||||||||||||||||||||||
| Перемикач сигналу гальмування | ВК 854 | 1 | 1 | |||||||||||||||||||||||||||||
| Пучок основних проводів | 531-3724010-14 | 0 | 0 | |||||||||||||||||||||||||||||
| Пучок проводів фар | 531-3724026-01 | 0 | 0 | |||||||||||||||||||||||||||||
| З'єднувальна панель | ПС 12 | 2 | 2 | |||||||||||||||||||||||||||||
| Нічний вимикач світла | П 39 | 1 | 1 | |||||||||||||||||||||||||||||
| Підігрівач у комплекті поставки | ПЖД600-1015008 | 1 | 1 | |||||||||||||||||||||||||||||
| Розетка | 47 К | 1 | 1 | |||||||||||||||||||||||||||||
| Провід, що з'єднує двигун із рамою | 540-3724090 | 2 | 2 | |||||||||||||||||||||||||||||
