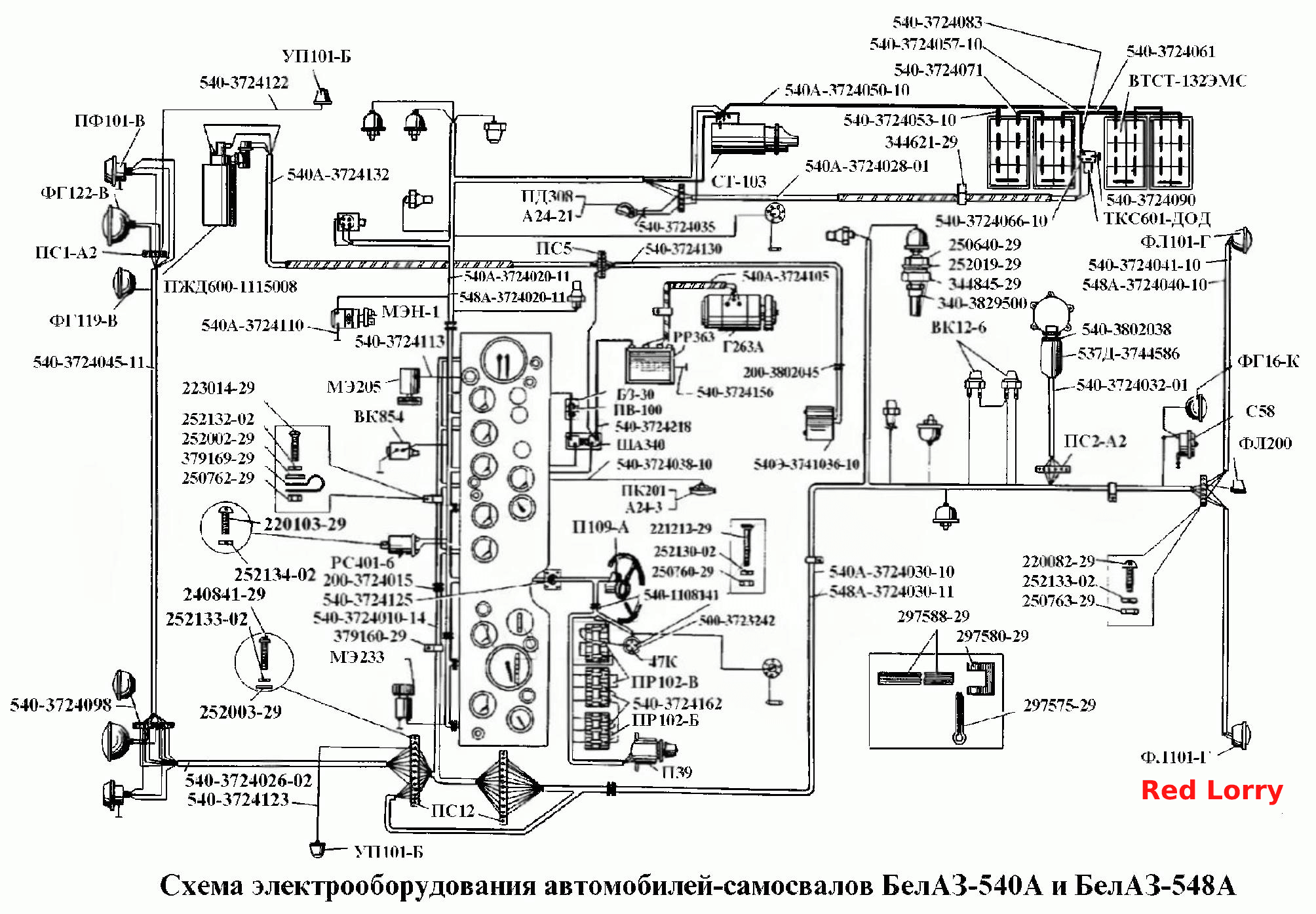

Схема електрообладнання самоскидів БелАЗ-540А та БелАЗ-548А
100%
Назва деталі
Прокладка
Заводський номер
500-3723242
Кількість на модель
1
№
Назва деталі
Шунт вольтамперметра
Заводський номер
ША 340
Кількість на модель
1
№
Назва деталі
Реле-регулятор __NT__0__
Заводський номер
РР 363
Кількість на модель
1
№
Назва деталі
Перемичка
Заводський номер
540-3724156-01
Кількість на модель
2
№
Назва деталі
Стартер
Заводський номер
СТ 103
Кількість на модель
1
№
Назва деталі
Пучок проводів заднього ліхтаря
Заводський номер
540-3724041-10
Кількість на модель
0
№
Назва деталі
Провід від акумуляторних батарей до стартера
Заводський номер
540А-3724050-10
Кількість на модель
1
№
Назва деталі
Акумуляторна батарея
Заводський номер
6ТСТ132ЭМС
Кількість на модель
4
№
Назва деталі
Перемичка
Заводський номер
540-3724071
Кількість на модель
1
№
Назва деталі
З'єднувальна панель
Заводський номер
ПС1-А2
Кількість на модель
3
№
Назва деталі
Гайка
Заводський номер
250762-29
Кількість на модель
2
№
Назва деталі
Блок захисту
Заводський номер
БЗ-30
Кількість на модель
1
№
Назва деталі
Запобіжник на 100А
Заводський номер
ПВ 100
Кількість на модель
1
№
Назва деталі
Блок запобіжника в зборі
Заводський номер
ПР102-Б
Кількість на модель
1
№
Назва деталі
Задня фара
Заводський номер
ФГ 16-К
Кількість на модель
1
№
Назва деталі
Гайка
Заводський номер
250763-29
Кількість на модель
10
№
Назва деталі
Чотириклемна з'єднувальна панель
Заводський номер
ПС2-А2
Кількість на модель
1
№
Назва деталі
Вимикач
Заводський номер
ВК 12-Б
Кількість на модель
2
№
Назва деталі
Чохол
Заводський номер
537Д-3744586
Кількість на модель
1
№
Назва деталі
Втулка
Заводський номер
540-3802038
Кількість на модель
1
№
Назва деталі
Шланг у комплекті
Заводський номер
540-3829500
Кількість на модель
1
№
Назва деталі
Лампа 24В- 28 Вт
Заводський номер
А24-21
Кількість на модель
1
№
Назва деталі
Підкапотна лампа
Заводський номер
ПД308А
Кількість на модель
1
№
Назва деталі
Перемичка
Заводський номер
540-3724162
Кількість на модель
4
№
Назва деталі
Провід правого покажчика повороту
Заводський номер
540-3724122
Кількість на модель
1
№
Назва деталі
Пучок проводів нагрівача
Заводський номер
540А-3724132
Кількість на модель
1
№
Назва деталі
Пучок проводів фар
Заводський номер
540-3724026-02
Кількість на модель
1
№
Назва деталі
Перемичка
Заводський номер
540-3724218-01
Кількість на модель
1
№
Назва деталі
Пучок проводів генератора
Заводський номер
540А-3724105
Кількість на модель
1
№
Назва деталі
Пучок проводів спідометра
Заводський номер
540-3724032-01
Кількість на модель
1
№
Назва деталі
Електричний сигнал
Заводський номер
С58
Кількість на модель
1
№
Назва деталі
Ліхтар для освітлення номерного знака
Заводський номер
ФП 200
Кількість на модель
1
№
Назва деталі
Пучок проводів уздовж лонжерона
Заводський номер
540А-3724030-10
Кількість на модель
0
№
Назва деталі
Пучок проводів уздовж лонжерона
Заводський номер
548А-3724030-11
Кількість на модель
1
№
Назва деталі
Стрічка
Заводський номер
297588-29
Кількість на модель
4
№
Назва деталі
Пучок проводів заднього ліхтаря
Заводський номер
548А-3724040-10
Кількість на модель
2
№
Назва деталі
Штуцер
Заводський номер
344845-29
Кількість на модель
2
№
Назва деталі
Диск
Заводський номер
252019-29
Кількість на модель
2
№
Назва деталі
Провід протитуманної фари
Заводський номер
540-3724098
Кількість на модель
1
№
Назва деталі
Кляммер
Заводський номер
379160-29
Кількість на модель
10
№
Назва деталі
Пучок основних проводів
Заводський номер
540-3724010-14
Кількість на модель
1
№
Назва деталі
Провід покажчика повороту
Заводський номер
540-3724123
Кількість на модель
1
№
Назва деталі
Додатковий джгут проводів
Заводський номер
540А-3724020-11
Кількість на модель
0
№
Назва деталі
Додатковий джгут проводів
Заводський номер
548А-3724020-11
Кількість на модель
1
№
Назва деталі
Джгут проводів підкапотного ліхтаря
Заводський номер
540-3724035
Кількість на модель
1
№
Назва деталі
Пучок проводів управління нагрівачем
Заводський номер
540А-3724130
Кількість на модель
1
№
Назва деталі
Пучок проводів підключення маси
Заводський номер
540А-3724028-01
Кількість на модель
1
№
Назва деталі
Задній ліхтар
Заводський номер
ФП101-Г
Кількість на модель
2
№
Назва деталі
Стеля
Заводський номер
ПК-201
Кількість на модель
1
№
Назва деталі
Перемикач поворотників
Заводський номер
П109-А
Кількість на модель
1
№
Назва деталі
Втулка
Заводський номер
200-3802045
Кількість на модель
6
№
Назва деталі
Кляммер
Заводський номер
344621-29
Кількість на модель
5
№
Назва деталі
Задній ліхтар
Заводський номер
ФП101-В
Кількість на модель
0
№
Назва деталі
Передній ліхтар
Заводський номер
ПФ101-В
Кількість на модель
2
№
Назва деталі
Бічний індикатор повороту
Заводський номер
УП 101-Б
Кількість на модель
2
№
Назва деталі
Фарах
Заводський номер
ФГ122-В
Кількість на модель
2
№
Назва деталі
Пучок дротів між фарами
Заводський номер
531-3724045-11
Кількість на модель
0
№
Назва деталі
Гвинт
Заводський номер
223014-29
Кількість на модель
2
№
Назва деталі
Диск
Заводський номер
252002-29
Кількість на модель
3
№
Назва деталі
Світлорозсіювач
Заводський номер
РС401-Б
Кількість на модель
1
№
Назва деталі
Гвинт
Заводський номер
240841-29
Кількість на модель
8
№
Назва деталі
Диск
Заводський номер
252132-29
Кількість на модель
2
№
Назва деталі
Втулка
Заводський номер
540-1108141
Кількість на модель
1
№
Назва деталі
Лампа
Заводський номер
А24-3
Кількість на модель
1
№
Назва деталі
Шплінт
Заводський номер
297575-29
Кількість на модель
4
№
Назва деталі
Пряжка
Заводський номер
297580-29
Кількість на модель
4
№
Назва деталі
Диск
Заводський номер
252003-29
Кількість на модель
12
№
Назва деталі
Кляммер
Заводський номер
379169-29
Кількість на модель
1
№
Назва деталі
Гайка
Заводський номер
250640-29
Кількість на модель
2
№
Назва деталі
Пружинна шайба діаметром
Заводський номер
252134-02
Кількість на модель
24
№
Назва деталі
Пружинна шайба
Заводський номер
252133-02
Кількість на модель
18
№
Назва деталі
Гвинт М-х
Заводський номер
220082-29
Кількість на модель
6
№
Назва деталі
Гвинт
Заводський номер
220103-29
Кількість на модель
4
№
Назва деталі
Електродвигун обігрівача кабіни
Заводський номер
МЭ 233
Кількість на модель
1
№
Назва деталі
Втулка
Заводський номер
200-3724015
Кількість на модель
4
№
Назва деталі
Перемикач сигналу гальмування
Заводський номер
ВК 854
Кількість на модель
1
№
Назва деталі
Провід від акумуляторних батарей до контактора
Заводський номер
540-3724083
Кількість на модель
1
№
Назва деталі
Контактор
Заводський номер
ТКС601-ДОД
Кількість на модель
1
№
Назва деталі
Провід, що з'єднує двигун із рамою
Заводський номер
540-3724090
Кількість на модель
2
№
Назва деталі
Перемичка
Заводський номер
540-3724066-10
Кількість на модель
2
№
Назва деталі
Перемичка
Заводський номер
540-3724061
Кількість на модель
1
№
Назва деталі
Протитуманна фара
Заводський номер
ФГ119-В
Кількість на модель
2
№
Назва деталі
Плюсова перемичка
Заводський номер
540-3724053-10
Кількість на модель
1
№
Назва деталі
З'єднувальна панель __NT__1__ __NT__2__ ТУ__NT__3__37.003.419-75
Заводський номер
ПС 5
Кількість на модель
4
№
Назва деталі
Генератор
Заводський номер
Г263-А
Кількість на модель
0
№
Назва деталі
Панель керування нагрівачем
Заводський номер
540Э-3741046-01
Кількість на модель
1
№
Назва деталі
Мінусова перемичка
Заводський номер
540-3724057-10
Кількість на модель
1
№
Назва деталі
Провід вентилятора
Заводський номер
540-3724113
Кількість на модель
1
№
Назва деталі
З'єднувальна панель
Заводський номер
ПС 12
Кількість на модель
2
№
Назва деталі
Нічний вимикач світла
Заводський номер
П 39
Кількість на модель
1
№
Назва деталі
Підігрівач у комплекті поставки
Заводський номер
ПЖД600-1015008
Кількість на модель
1
№
Назва деталі
Розетка
Заводський номер
47 К
Кількість на модель
1
№
Назва деталі
Гвинт
Заводський номер
221512-29
Кількість на модель
2
№
Назва деталі
Диск
Заводський номер
252130-29
Кількість на модель
2
№
Назва деталі
Гайка
Заводський номер
250760-29
Кількість на модель
2
№
Назва деталі
Маслонасос
Заводський номер
МЗН-1
Кількість на модель
1
№
Назва деталі
Провід маси
Заводський номер
540А-3724110
Кількість на модель
1
№
Назва деталі
Електродвигун вентилятора
Заводський номер
МЭ 205
Кількість на модель
1
№
Назва деталі
Кабель для стелі
Заводський номер
540-3724038-10
Кількість на модель
1
№
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Прокладка | 500-3723242 | 1 | 1 | |||||
| Шунт вольтамперметра | ША 340 | 1 | 1 | |||||
| Реле-регулятор __NT__0__ | РР 363 | 1 | 1 | |||||
| Перемичка | 540-3724156-01 | 2 | 2 | |||||
| Стартер | СТ 103 | 1 | 1 | |||||
| Пучок проводів заднього ліхтаря | 540-3724041-10 | 0 | 0 | |||||
| Провід від акумуляторних батарей до стартера | 540А-3724050-10 | 1 | 1 | |||||
| Акумуляторна батарея | 6ТСТ132ЭМС | 4 | 4 | |||||
| Перемичка | 540-3724071 | 1 | 1 | |||||
| З'єднувальна панель | ПС1-А2 | 3 | 3 | |||||
| Гайка | 250762-29 | 2 | 2 | |||||
| Блок захисту | БЗ-30 | 1 | 1 | |||||
| Запобіжник на 100А | ПВ 100 | 1 | 1 | |||||
| Блок запобіжника в зборі | ПР102-Б | 1 | 1 | |||||
| Задня фара | ФГ 16-К | 1 | 1 | |||||
| Гайка | 250763-29 | 10 | 10 | |||||
| Чотириклемна з'єднувальна панель | ПС2-А2 | 1 | 1 | |||||
| Вимикач | ВК 12-Б | 2 | 2 | |||||
| Чохол | 537Д-3744586 | 1 | 1 | |||||
| Втулка | 540-3802038 | 1 | 1 | |||||
| Шланг у комплекті | 540-3829500 | 1 | 1 | |||||
| Лампа 24В- 28 Вт | А24-21 | 1 | 1 | |||||
| Підкапотна лампа | ПД308А | 1 | 1 | |||||
| Перемичка | 540-3724162 | 4 | 4 | |||||
| Провід правого покажчика повороту | 540-3724122 | 1 | 1 | |||||
| Пучок проводів нагрівача | 540А-3724132 | 1 | 1 | |||||
| Пучок проводів фар | 540-3724026-02 | 1 | 1 | |||||
| Перемичка | 540-3724218-01 | 1 | 1 | |||||
| Пучок проводів генератора | 540А-3724105 | 1 | 1 | |||||
| Пучок проводів спідометра | 540-3724032-01 | 1 | 1 | |||||
| Електричний сигнал | С58 | 1 | 1 | |||||
| Ліхтар для освітлення номерного знака | ФП 200 | 1 | 1 | |||||
| Пучок проводів уздовж лонжерона | 540А-3724030-10 | 0 | 0 | |||||
| Пучок проводів уздовж лонжерона | 548А-3724030-11 | 1 | 1 | |||||
| Стрічка | 297588-29 | 4 | 4 | |||||
| Пучок проводів заднього ліхтаря | 548А-3724040-10 | 2 | 2 | |||||
| Штуцер | 344845-29 | 2 | 2 | |||||
| Диск | 252019-29 | 2 | 2 | |||||
| Провід протитуманної фари | 540-3724098 | 1 | 1 | |||||
| Кляммер | 379160-29 | 10 | 10 | |||||
| Пучок основних проводів | 540-3724010-14 | 1 | 1 | |||||
| Провід покажчика повороту | 540-3724123 | 1 | 1 | |||||
| Додатковий джгут проводів | 540А-3724020-11 | 0 | 0 | |||||
| Додатковий джгут проводів | 548А-3724020-11 | 1 | 1 | |||||
| Джгут проводів підкапотного ліхтаря | 540-3724035 | 1 | 1 | |||||
| Пучок проводів управління нагрівачем | 540А-3724130 | 1 | 1 | |||||
| Пучок проводів підключення маси | 540А-3724028-01 | 1 | 1 | |||||
| Задній ліхтар | ФП101-Г | 2 | 2 | |||||
| Стеля | ПК-201 | 1 | 1 | |||||
| Перемикач поворотників | П109-А | 1 | 1 | |||||
| Втулка | 200-3802045 | 6 | 6 | |||||
| Кляммер | 344621-29 | 5 | 5 | |||||
| Задній ліхтар | ФП101-В | 0 | 0 | |||||
| Передній ліхтар | ПФ101-В | 2 | 2 | |||||
| Бічний індикатор повороту | УП 101-Б | 2 | 2 | |||||
| Фарах | ФГ122-В | 2 | 2 | |||||
| Пучок дротів між фарами | 531-3724045-11 | 0 | 0 | |||||
| Гвинт | 223014-29 | 2 | 2 | |||||
| Диск | 252002-29 | 3 | 3 | |||||
| Світлорозсіювач | РС401-Б | 1 | 1 | |||||
| Гвинт | 240841-29 | 8 | 8 | |||||
| Диск | 252132-29 | 2 | 2 | |||||
| Втулка | 540-1108141 | 1 | 1 | |||||
| Лампа | А24-3 | 1 | 1 | |||||
| Шплінт | 297575-29 | 4 | 4 | |||||
| Пряжка | 297580-29 | 4 | 4 | |||||
| Диск | 252003-29 | 12 | 12 | |||||
| Кляммер | 379169-29 | 1 | 1 | |||||
| Гайка | 250640-29 | 2 | 2 | |||||
| Пружинна шайба діаметром | 252134-02 | 24 | 24 | |||||
| Пружинна шайба | 252133-02 | 18 | 18 | |||||
| Гвинт М-х | 220082-29 | 6 | 6 | |||||
| Гвинт | 220103-29 | 4 | 4 | |||||
| Електродвигун обігрівача кабіни | МЭ 233 | 1 | 1 | |||||
| Втулка | 200-3724015 | 4 | 4 | |||||
| Перемикач сигналу гальмування | ВК 854 | 1 | 1 | |||||
| Провід від акумуляторних батарей до контактора | 540-3724083 | 1 | 1 | |||||
| Контактор | ТКС601-ДОД | 1 | 1 | |||||
| Провід, що з'єднує двигун із рамою | 540-3724090 | 2 | 2 | |||||
| Перемичка | 540-3724066-10 | 2 | 2 | |||||
| Перемичка | 540-3724061 | 1 | 1 | |||||
| Протитуманна фара | ФГ119-В | 2 | 2 | |||||
| Плюсова перемичка | 540-3724053-10 | 1 | 1 | |||||
| З'єднувальна панель __NT__1__ __NT__2__ ТУ__NT__3__37.003.419-75 | ПС 5 | 4 | 4 | |||||
| Генератор | Г263-А | 0 | 0 | |||||
| Панель керування нагрівачем | 540Э-3741046-01 | 1 | 1 | |||||
| Мінусова перемичка | 540-3724057-10 | 1 | 1 | |||||
| Провід вентилятора | 540-3724113 | 1 | 1 | |||||
| З'єднувальна панель | ПС 12 | 2 | 2 | |||||
| Нічний вимикач світла | П 39 | 1 | 1 | |||||
| Підігрівач у комплекті поставки | ПЖД600-1015008 | 1 | 1 | |||||
| Розетка | 47 К | 1 | 1 | |||||
| Гвинт | 221512-29 | 2 | 2 | |||||
| Диск | 252130-29 | 2 | 2 | |||||
| Гайка | 250760-29 | 2 | 2 | |||||
| Маслонасос | МЗН-1 | 1 | 1 | |||||
| Провід маси | 540А-3724110 | 1 | 1 | |||||
| Електродвигун вентилятора | МЭ 205 | 1 | 1 | |||||
| Кабель для стелі | 540-3724038-10 | 1 | 1 |
