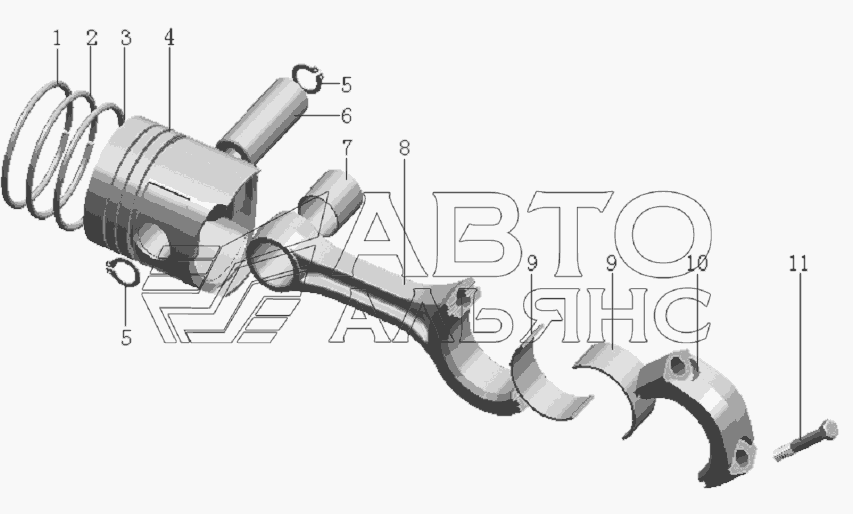

QC490Q(DI)-04000 Узел поршня та шатуна
100%
Назва деталі
Перший дзвінок
Заводський номер
QC490Q(DI)-04002
Кількість на модель
4
№
1
Назва деталі
Друге кільце
Заводський номер
QC490Q(DI)-04003
Кількість на модель
4
№
2
Назва деталі
Корпус кільця
Заводський номер
QC490Q(DI)-04100
Кількість на модель
4
№
3
Назва деталі
Пістон
Заводський номер
QC490Q(DI)-04001C
Кількість на модель
4
№
4
Назва деталі
Пружне кільце для отвору
Заводський номер
GB/T893.2-1986
Кількість на модель
8
№
5
Назва деталі
Штифт поршня
Заводський номер
QC490Q(DI)-04004
Кількість на модель
4
№
6
Назва деталі
Втулка шатуна
Заводський номер
QC490Q(DI)-04201A
Кількість на модель
4
№
7
Назва деталі
Шток
Заводський номер
QC490Q(DI)-04202
Кількість на модель
4
№
8
Назва деталі
Підшипник шатуна
Заводський номер
QC490Q(DI)-04203
Кількість на модель
8
№
9
Назва деталі
Кришка шатуна
Заводський номер
QC490Q(DI)-04204
Кількість на модель
4
№
10
Назва деталі
Болт шатуна
Заводський номер
QC490Q(DI)-04205
Кількість на модель
8
№
11
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Перший дзвінок | QC490Q(DI)-04002 | 4 | 4 | 1 | |||
| 2 | Друге кільце | QC490Q(DI)-04003 | 4 | 4 | 2 | |||
| 3 | Корпус кільця | QC490Q(DI)-04100 | 4 | 4 | 3 | |||
| 4 | Пістон | QC490Q(DI)-04001C | 4 | 4 | 4 | |||
| 5 | Пружне кільце для отвору | GB/T893.2-1986 | 8 | 8 | 5 | |||
| 6 | Штифт поршня | QC490Q(DI)-04004 | 4 | 4 | 6 | |||
| 7 | Втулка шатуна | QC490Q(DI)-04201A | 4 | 4 | 7 | |||
| 8 | Шток | QC490Q(DI)-04202 | 4 | 4 | 8 | |||
| 9 | Підшипник шатуна | QC490Q(DI)-04203 | 8 | 8 | 9 | |||
| 10 | Кришка шатуна | QC490Q(DI)-04204 | 4 | 4 | 10 | |||
| 11 | Болт шатуна | QC490Q(DI)-04205 | 8 | 8 | 11 |
