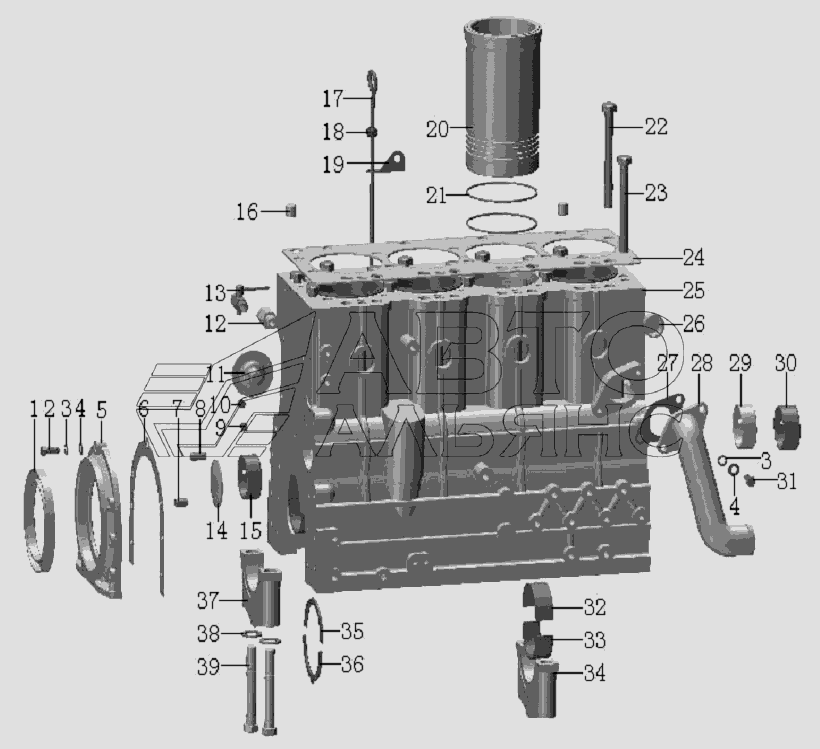

QC490Q(DI)-01000 Блок циліндрів у зборі
100%
Назва деталі
Фіксатор для губ
Заводський номер
GB/T9877.1-1988
Кількість на модель
1
№
1
Назва деталі
гвинт
Заводський номер
GB/T5783-2000
Кількість на модель
5
№
2
Назва деталі
Пральна машина
Заводський номер
GB/T93-1987
Кількість на модель
12
№
3
Назва деталі
Пральна машина
Заводський номер
GB/T97.1-2002
Кількість на модель
12
№
4
Назва деталі
Кришка масляного ущільнювача
Заводський номер
QC490Q(DI)-01018
Кількість на модель
1
№
5
Назва деталі
Прокладка задньої кришки масляного ущільнювача
Заводський номер
QC490Q(DI)-01019
Кількість на модель
1
№
6
Назва деталі
Закріпити
Заводський номер
GB/T119.1-2000
Кількість на модель
2
№
7
Назва деталі
Закріпити
Заводський номер
GB/T119-2000
Кількість на модель
1
№
8
Назва деталі
Штекер
Заводський номер
QC490Q(DI)-01027
Кількість на модель
2
№
9
Назва деталі
Штекер
Заводський номер
QC490Q(DI)-01015
Кількість на модель
2
№
10
Назва деталі
Узел реле тиску масла
Заводський номер
N85Q-03022
Кількість на модель
5
№
11
Назва деталі
Труба зливного крана
Заводський номер
QC490Q(DI)-01014
Кількість на модель
1
№
12
Назва деталі
Блок зливного клапана
Заводський номер
4102Q-02103
Кількість на модель
2
№
13
Назва деталі
Штекер
Заводський номер
QC490Q(DI)-01011
Кількість на модель
1
№
14
Назва деталі
Попередня втулка розподільного вала
Заводський номер
QC490Q(DI)-01010-1
Кількість на модель
1
№
15
Назва деталі
Ручка зливного крана
Заводський номер
QC490L-00001
Кількість на модель
1
№
17
Назва деталі
Втулка ручки
Заводський номер
N485Q-03203
Кількість на модель
1
№
18
Назва деталі
Кронштейн для ручки зливного крана
Заводський номер
QC490Q(DI)-01006
Кількість на модель
2
№
19
Назва деталі
Гільза циліндра
Заводський номер
QC490Q(DI)-01002A
Кількість на модель
4
№
20
Назва деталі
Герметичне кільце
Заводський номер
QC490Q(DI)-01007A
Кількість на модель
8
№
21
Назва деталі
Болт головки блоку циліндрів
Заводський номер
QC490Q(DI)-01004A
Кількість на модель
14
№
22
Назва деталі
Болт головки блоку циліндрів
Заводський номер
QC490Q(DI)-01003A
Кількість на модель
1
№
23
Назва деталі
Прокладка головки циліндра
Заводський номер
QC490Q(DI)-01005A-1
Кількість на модель
1
№
24
Назва деталі
Блок циліндрів
Заводський номер
QC490Q(DI)-01001A
Кількість на модель
1
№
25
Назва деталі
Штекер
Заводський номер
QC490Q(DI)-01013
Кількість на модель
1
№
26
Назва деталі
Прокладка для водопровідної труби
Заводський номер
QC490Q(DI)-01012A
Кількість на модель
1
№
27
Назва деталі
Водопровід
Заводський номер
QC490Q(DI)-JT-001
Кількість на модель
1
№
28
Назва деталі
Прокладка в середині колінчастого вала
Заводський номер
QC490Q(DI)-01009-1
Кількість на модель
1
№
29
Назва деталі
Попередня втулка розподільного вала
Заводський номер
QC490Q(DI)-01017-1
Кількість на модель
1
№
30
Назва деталі
Підшипник головного вала
Заводський номер
QC490Q(DI)-01026
Кількість на модель
1
№
32
Назва деталі
Підшипник головного вала
Заводський номер
QC490Q(DI)-01025
Кількість на модель
2
№
33
Назва деталі
Кришка підшипника головного валу
Заводський номер
QC490Q(DI)-01024
Кількість на модель
10
№
34
Назва деталі
Верхня упорна втулка
Заводський номер
QC490Q(DI)-01022
Кількість на модель
5
№
35
Назва деталі
Нижня упорна втулка
Заводський номер
QC490Q(DI)-01021
Кількість на модель
3
№
36
Назва деталі
Задня кришка підшипника головного вала
Заводський номер
QC490Q(DI)-01020
Кількість на модель
5
№
37
Назва деталі
Шайба
Заводський номер
QC490Q(DI)-01029
Кількість на модель
12
№
38
Назва деталі
Магазин
Заводський номер
QC490Q(DI)-01016A
Кількість на модель
12
№
39
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Фіксатор для губ | GB/T9877.1-1988 | 1 | 1 | 1 | |||
| 2 | гвинт | GB/T5783-2000 | 5 | 5 | 2 | |||
| 3 | Пральна машина | GB/T93-1987 | 12 | 12 | 3 | |||
| 4 | Пральна машина | GB/T97.1-2002 | 12 | 12 | 4 | |||
| 5 | Кришка масляного ущільнювача | QC490Q(DI)-01018 | 1 | 1 | 5 | |||
| 6 | Прокладка задньої кришки масляного ущільнювача | QC490Q(DI)-01019 | 1 | 1 | 6 | |||
| 7 | Закріпити | GB/T119.1-2000 | 2 | 2 | 7 | |||
| 8 | Закріпити | GB/T119-2000 | 1 | 1 | 8 | |||
| 9 | Штекер | QC490Q(DI)-01027 | 2 | 2 | 9 | |||
| 10 | Штекер | QC490Q(DI)-01015 | 2 | 2 | 10 | |||
| 11 | Узел реле тиску масла | N85Q-03022 | 5 | 5 | 11 | |||
| 12 | Труба зливного крана | QC490Q(DI)-01014 | 1 | 1 | 12 | |||
| 13 | Блок зливного клапана | 4102Q-02103 | 2 | 2 | 13 | |||
| 14 | Штекер | QC490Q(DI)-01011 | 1 | 1 | 14 | |||
| 15 | Попередня втулка розподільного вала | QC490Q(DI)-01010-1 | 1 | 1 | 15 | |||
| 17 | Ручка зливного крана | QC490L-00001 | 1 | 1 | 17 | |||
| 18 | Втулка ручки | N485Q-03203 | 1 | 1 | 18 | |||
| 19 | Кронштейн для ручки зливного крана | QC490Q(DI)-01006 | 2 | 2 | 19 | |||
| 20 | Гільза циліндра | QC490Q(DI)-01002A | 4 | 4 | 20 | |||
| 21 | Герметичне кільце | QC490Q(DI)-01007A | 8 | 8 | 21 | |||
| 22 | Болт головки блоку циліндрів | QC490Q(DI)-01004A | 14 | 14 | 22 | |||
| 23 | Болт головки блоку циліндрів | QC490Q(DI)-01003A | 1 | 1 | 23 | |||
| 24 | Прокладка головки циліндра | QC490Q(DI)-01005A-1 | 1 | 1 | 24 | |||
| 25 | Блок циліндрів | QC490Q(DI)-01001A | 1 | 1 | 25 | |||
| 26 | Штекер | QC490Q(DI)-01013 | 1 | 1 | 26 | |||
| 27 | Прокладка для водопровідної труби | QC490Q(DI)-01012A | 1 | 1 | 27 | |||
| 28 | Водопровід | QC490Q(DI)-JT-001 | 1 | 1 | 28 | |||
| 29 | Прокладка в середині колінчастого вала | QC490Q(DI)-01009-1 | 1 | 1 | 29 | |||
| 30 | Попередня втулка розподільного вала | QC490Q(DI)-01017-1 | 1 | 1 | 30 | |||
| 32 | Підшипник головного вала | QC490Q(DI)-01026 | 1 | 1 | 32 | |||
| 33 | Підшипник головного вала | QC490Q(DI)-01025 | 2 | 2 | 33 | |||
| 34 | Кришка підшипника головного валу | QC490Q(DI)-01024 | 10 | 10 | 34 | |||
| 35 | Верхня упорна втулка | QC490Q(DI)-01022 | 5 | 5 | 35 | |||
| 36 | Нижня упорна втулка | QC490Q(DI)-01021 | 3 | 3 | 36 | |||
| 37 | Задня кришка підшипника головного вала | QC490Q(DI)-01020 | 5 | 5 | 37 | |||
| 38 | Шайба | QC490Q(DI)-01029 | 12 | 12 | 38 | |||
| 39 | Магазин | QC490Q(DI)-01016A | 12 | 12 | 39 |
