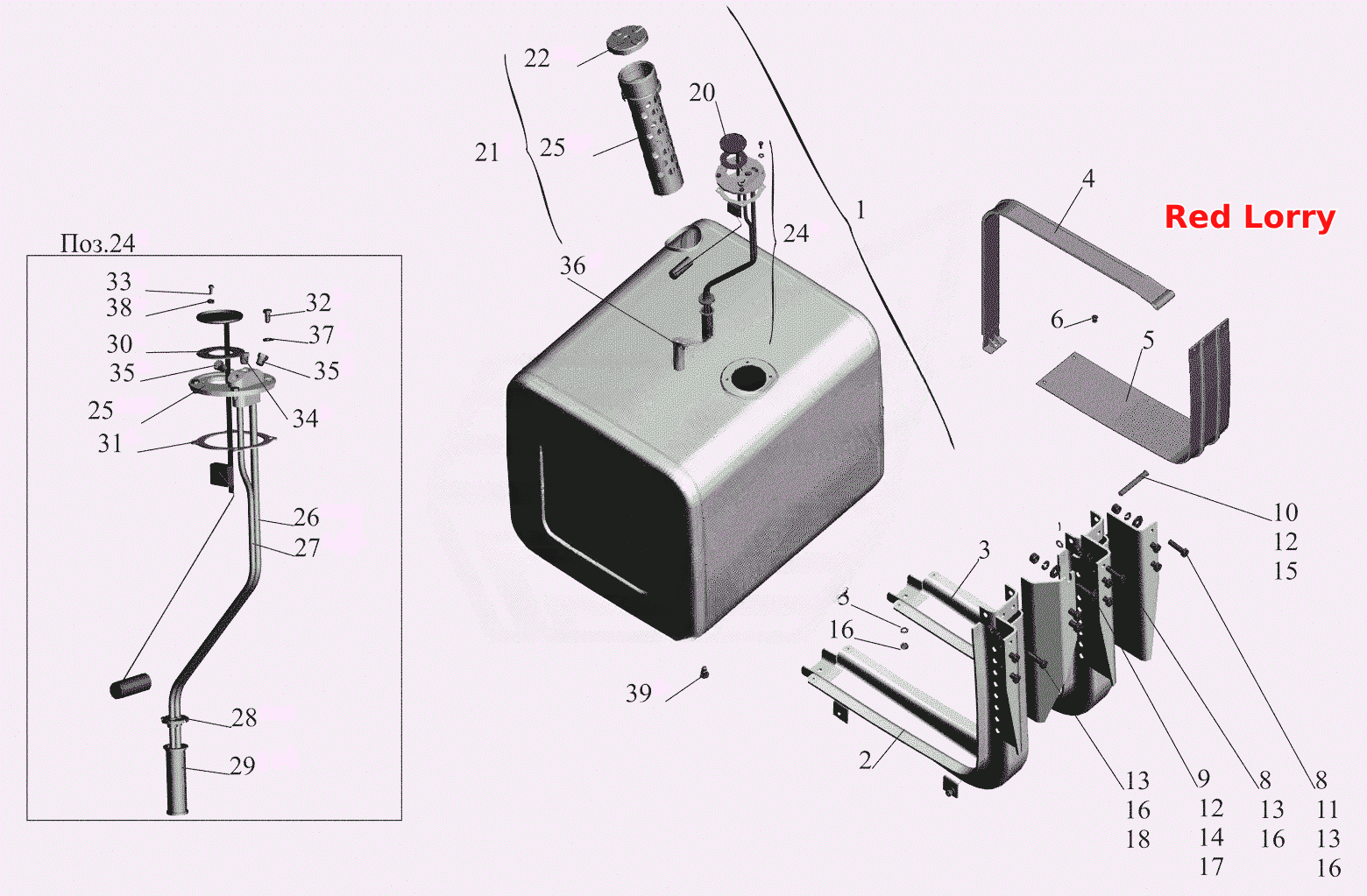

Кріплення паливного бака 530905-1101002
100%
Назва деталі
Паливний бак
Заводський номер
650108-1101010
Кількість на модель
1
№
1
Назва деталі
Кронштейн бака
Заводський номер
530905-1101102
Кількість на модель
1
№
2
Назва деталі
Кронштейн бака
Заводський номер
530905-1101103
Кількість на модель
1
№
3
Назва деталі
Хомут
Заводський номер
6430-1101110
Кількість на модель
2
№
4
Назва деталі
Прокладка
Заводський номер
6430-1101133
Кількість на модель
2
№
5
Назва деталі
Буфер капота
Заводський номер
212-8402036
Кількість на модель
4
№
6
Назва деталі
Болт M14x1,5-6gx50
Заводський номер
372538
Кількість на модель
6
№
8
Назва деталі
Болт M14x1,5-6gx50-8.8
Заводський номер
459-3471668
Кількість на модель
№
8
Назва деталі
Гайка М16х1,5-5Н6Н
Заводський номер
374727
Кількість на модель
6
№
9
Назва деталі
Палець 16х122
Заводський номер
377873
Кількість на модель
2
№
10
Назва деталі
Диск
Заводський номер
252016
Кількість на модель
3
№
11
Назва деталі
Диск
Заводський номер
252017
Кількість на модель
5
№
12
Назва деталі
Шайба 14.ОТ
Заводський номер
252138
Кількість на модель
8
№
13
Назва деталі
Шайба 16.ОТ
Заводський номер
252139
Кількість на модель
6
№
14
Назва деталі
Шплінт 4х25
Заводський номер
258053
Кількість на модель
2
№
15
Назва деталі
Гайка М14х1,5-6Н
Заводський номер
374626
Кількість на модель
8
№
16
Назва деталі
Болт M16x1,5-6gx50
Заводський номер
371342нет
Кількість на модель
3
№
17
Назва деталі
Болт M16x1,5-6gx45
Заводський номер
372629нет
Кількість на модель
3
№
18
Назва деталі
Датчик рівня палива ДУМП-39
Заводський номер
АДЮИ.407511.021
Кількість на модель
1
№
20
Назва деталі
Наливна труба з пробкою
Заводський номер
6430-1101083
Кількість на модель
1
№
21
Назва деталі
Затор
Заводський номер
6430-1103010
Кількість на модель
1
№
22
Назва деталі
Наливна труба
Заводський номер
6430-1101085-001
Кількість на модель
1
№
23
Назва деталі
Паливозабірник
Заводський номер
650108-1105014
Кількість на модель
1
№
24
Назва деталі
Кришка
Заводський номер
54321-1105011-001
Кількість на модель
1
№
25
Назва деталі
Трубка заборная
Заводський номер
650108-1105017
Кількість на модель
1
№
26
Назва деталі
Зливна трубка
Заводський номер
650108-1105018
Кількість на модель
1
№
27
Назва деталі
Кришка фільтра
Заводський номер
54321-1105020
Кількість на модель
1
№
28
Назва деталі
Заливний фільтр
Заводський номер
5551-8608111
Кількість на модель
1
№
29
Назва деталі
Прокладка
Заводський номер
200-3806026
Кількість на модель
1
№
30
Назва деталі
Прокладка
Заводський номер
500-1105013
Кількість на модель
1
№
31
Назва деталі
гвинт
Заводський номер
201460
Кількість на модель
4
№
32
Назва деталі
Гвинт М105х__NT__2__
Заводський номер
220077
Кількість на модель
5
№
33
Назва деталі
Пробка КГ 1/4"
Заводський номер
262542
Кількість на модель
1
№
34
Назва деталі
Пробка КГ 3/8"
Заводський номер
262543
Кількість на модель
2
№
35
Назва деталі
Затор
Заводський номер
262544
Кількість на модель
1
№
36
Назва деталі
Диск
Заводський номер
375458
Кількість на модель
4
№
37
Назва деталі
Диск
Заводський номер
375370
Кількість на модель
5
№
38
Назва деталі
Заглушка зливного бака
Заводський номер
500-1101060
Кількість на модель
1
№
39
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Паливний бак | 650108-1101010 | 1 | 1 | 1 | |||
| 2 | Кронштейн бака | 530905-1101102 | 1 | 1 | 2 | |||
| 3 | Кронштейн бака | 530905-1101103 | 1 | 1 | 3 | |||
| 4 | Хомут | 6430-1101110 | 2 | 2 | 4 | |||
| 5 | Прокладка | 6430-1101133 | 2 | 2 | 5 | |||
| 6 | Буфер капота | 212-8402036 | 4 | 4 | 6 | |||
| 8 | Болт M14x1,5-6gx50 | 372538 | 6 | 6 | 8 | |||
| 8 | Болт M14x1,5-6gx50-8.8 | 459-3471668 | 8 | |||||
| 9 | Гайка М16х1,5-5Н6Н | 374727 | 6 | 6 | 9 | |||
| 10 | Палець 16х122 | 377873 | 2 | 2 | 10 | |||
| 11 | Диск | 252016 | 3 | 3 | 11 | |||
| 12 | Диск | 252017 | 5 | 5 | 12 | |||
| 13 | Шайба 14.ОТ | 252138 | 8 | 8 | 13 | |||
| 14 | Шайба 16.ОТ | 252139 | 6 | 6 | 14 | |||
| 15 | Шплінт 4х25 | 258053 | 2 | 2 | 15 | |||
| 16 | Гайка М14х1,5-6Н | 374626 | 8 | 8 | 16 | |||
| 17 | Болт M16x1,5-6gx50 | 371342нет | 3 | 3 | 17 | |||
| 18 | Болт M16x1,5-6gx45 | 372629нет | 3 | 3 | 18 | |||
| 20 | Датчик рівня палива ДУМП-39 | АДЮИ.407511.021 | 1 | 1 | 20 | |||
| 21 | Наливна труба з пробкою | 6430-1101083 | 1 | 1 | 21 | |||
| 22 | Затор | 6430-1103010 | 1 | 1 | 22 | |||
| 23 | Наливна труба | 6430-1101085-001 | 1 | 1 | 23 | |||
| 24 | Паливозабірник | 650108-1105014 | 1 | 1 | 24 | |||
| 25 | Кришка | 54321-1105011-001 | 1 | 1 | 25 | |||
| 26 | Трубка заборная | 650108-1105017 | 1 | 1 | 26 | |||
| 27 | Зливна трубка | 650108-1105018 | 1 | 1 | 27 | |||
| 28 | Кришка фільтра | 54321-1105020 | 1 | 1 | 28 | |||
| 29 | Заливний фільтр | 5551-8608111 | 1 | 1 | 29 | |||
| 30 | Прокладка | 200-3806026 | 1 | 1 | 30 | |||
| 31 | Прокладка | 500-1105013 | 1 | 1 | 31 | |||
| 32 | гвинт | 201460 | 4 | 4 | 32 | |||
| 33 | Гвинт М105х__NT__2__ | 220077 | 5 | 5 | 33 | |||
| 34 | Пробка КГ 1/4" | 262542 | 1 | 1 | 34 | |||
| 35 | Пробка КГ 3/8" | 262543 | 2 | 2 | 35 | |||
| 36 | Затор | 262544 | 1 | 1 | 36 | |||
| 37 | Диск | 375458 | 4 | 4 | 37 | |||
| 38 | Диск | 375370 | 5 | 5 | 38 | |||
| 39 | Заглушка зливного бака | 500-1101060 | 1 | 1 | 39 |
