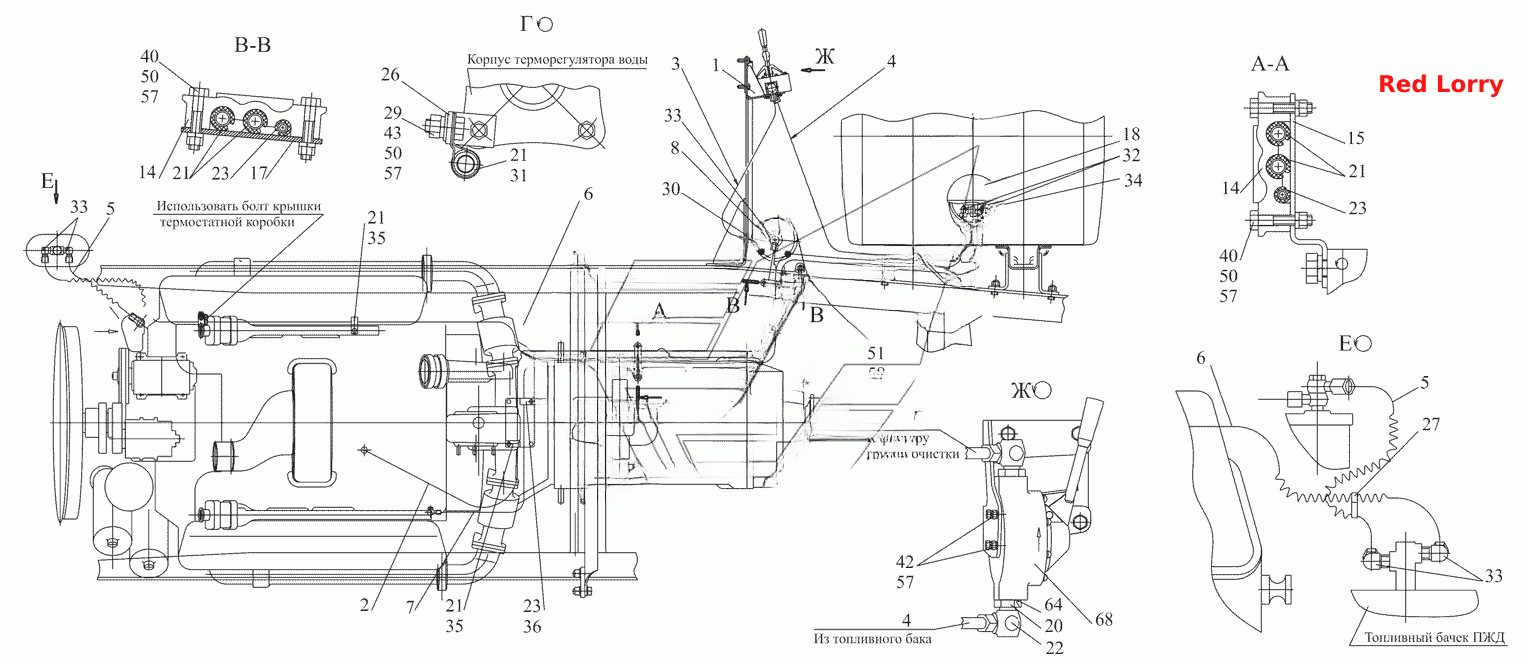

Монтаж паливопроводів 530905-1104002, 530905-1104002-010
100%
Назва деталі
Кронштейн
Заводський номер
530905-1104040
Кількість на модель
1
№
1
Назва деталі
Всмоктувальна трубка зі шлангом
Заводський номер
530905-1104492
Кількість на модель
1
№
2
Назва деталі
Всмоктувальна трубка
Заводський номер
530905-1104500
Кількість на модель
1
№
3
Назва деталі
Всмоктувальна трубка
Заводський номер
530905-1104503
Кількість на модель
1
№
4
Назва деталі
Паливопровід працює на повну потужність
Заводський номер
641808-1104580
Кількість на модель
1
№
5
Назва деталі
Відвідна трубка зі шлангом
Заводський номер
530905-1104586
Кількість на модель
1
№
6
Назва деталі
Паливна трубка
Заводський номер
530905-1104586-010
Кількість на модель
1
№
6
Назва деталі
Відвідна трубка від форсунок зі шлангом
Заводський номер
641808-1104617
Кількість на модель
1
№
7
Назва деталі
Паливний фільтр __NT__0__
Заводський номер
631705-1105012
Кількість на модель
1
№
8
Назва деталі
Хомут
Заводський номер
5551-1104012
Кількість на модель
2
№
14
Назва деталі
Кронштейн
Заводський номер
5336-1104016
Кількість на модель
1
№
15
Назва деталі
Пластина
Заводський номер
5551-1104017
Кількість на модель
1
№
17
Назва деталі
Кришка
Заводський номер
64221-1104019-001
Кількість на модель
1
№
18
Назва деталі
Гайка
Заводський номер
641808-1104519
Кількість на модель
2
№
20
Назва деталі
Втулка
Заводський номер
500-1104540
Кількість на модель
7
№
21
Назва деталі
Кутник
Заводський номер
641808-1104544
Кількість на модель
2
№
22
Назва деталі
Втулка
Заводський номер
500-1104541-Б
Кількість на модель
3
№
23
Назва деталі
Кутник відтяжної пружини
Заводський номер
504В-3504046
Кількість на модель
1
№
26
Назва деталі
Хомут
Заводський номер
6430-3724624
Кількість на модель
1
№
27
Назва деталі
Гайка М10-6Н
Заводський номер
250536
Кількість на модель
3
№
28
Назва деталі
Диск
Заводський номер
252037
Кількість на модель
1
№
29
Назва деталі
Ніпель
Заводський номер
314612
Кількість на модель
1
№
30
Назва деталі
Кляммер
Заводський номер
315407
Кількість на модель
1
№
31
Назва деталі
Кутник
Заводський номер
379051
Кількість на модель
1
№
32
Назва деталі
Кутник
Заводський номер
379053
Кількість на модель
1
№
33
Назва деталі
Кутник
Заводський номер
379064
Кількість на модель
1
№
34
Назва деталі
Кляммер
Заводський номер
379166
Кількість на модель
2
№
35
Назва деталі
Кляммер
Заводський номер
379224
Кількість на модель
1
№
36
Назва деталі
Болт M- x
Заводський номер
200213
Кількість на модель
4
№
40
Назва деталі
гвинт
Заводський номер
201418
Кількість на модель
4
№
42
Назва деталі
гвинт
Заводський номер
201420
Кількість на модель
1
№
43
Назва деталі
Болт M10-6gх16
Заводський номер
201493
Кількість на модель
1
№
44
Назва деталі
Болт M10-6gх30
Заводський номер
201499
Кількість на модель
3
№
45
Назва деталі
Гайка
Заводський номер
250508
Кількість на модель
5
№
50
Назва деталі
Диск
Заводський номер
252134
Кількість на модель
9
№
57
Назва деталі
Диск 10L
Заводський номер
252156
Кількість на модель
3
№
58
Назва деталі
Кільце- -
Заводський номер
020-025-30-2-3
Кількість на модель
2
№
64
Назва деталі
Підкачувальний насос
Заводський номер
79092-1133200
Кількість на модель
1
№
68
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кронштейн | 530905-1104040 | 1 | 1 | 1 | |||
| 2 | Всмоктувальна трубка зі шлангом | 530905-1104492 | 1 | 1 | 2 | |||
| 3 | Всмоктувальна трубка | 530905-1104500 | 1 | 1 | 3 | |||
| 4 | Всмоктувальна трубка | 530905-1104503 | 1 | 1 | 4 | |||
| 5 | Паливопровід працює на повну потужність | 641808-1104580 | 1 | 1 | 5 | |||
| 6 | Відвідна трубка зі шлангом | 530905-1104586 | 1 | 1 | 6 | |||
| 6 | Паливна трубка | 530905-1104586-010 | 1 | 1 | 6 | |||
| 7 | Відвідна трубка від форсунок зі шлангом | 641808-1104617 | 1 | 1 | 7 | |||
| 8 | Паливний фільтр __NT__0__ | 631705-1105012 | 1 | 1 | 8 | |||
| 14 | Хомут | 5551-1104012 | 2 | 2 | 14 | |||
| 15 | Кронштейн | 5336-1104016 | 1 | 1 | 15 | |||
| 17 | Пластина | 5551-1104017 | 1 | 1 | 17 | |||
| 18 | Кришка | 64221-1104019-001 | 1 | 1 | 18 | |||
| 20 | Гайка | 641808-1104519 | 2 | 2 | 20 | |||
| 21 | Втулка | 500-1104540 | 7 | 7 | 21 | |||
| 22 | Кутник | 641808-1104544 | 2 | 2 | 22 | |||
| 23 | Втулка | 500-1104541-Б | 3 | 3 | 23 | |||
| 26 | Кутник відтяжної пружини | 504В-3504046 | 1 | 1 | 26 | |||
| 27 | Хомут | 6430-3724624 | 1 | 1 | 27 | |||
| 28 | Гайка М10-6Н | 250536 | 3 | 3 | 28 | |||
| 29 | Диск | 252037 | 1 | 1 | 29 | |||
| 30 | Ніпель | 314612 | 1 | 1 | 30 | |||
| 31 | Кляммер | 315407 | 1 | 1 | 31 | |||
| 32 | Кутник | 379051 | 1 | 1 | 32 | |||
| 33 | Кутник | 379053 | 1 | 1 | 33 | |||
| 34 | Кутник | 379064 | 1 | 1 | 34 | |||
| 35 | Кляммер | 379166 | 2 | 2 | 35 | |||
| 36 | Кляммер | 379224 | 1 | 1 | 36 | |||
| 40 | Болт M- x | 200213 | 4 | 4 | 40 | |||
| 42 | гвинт | 201418 | 4 | 4 | 42 | |||
| 43 | гвинт | 201420 | 1 | 1 | 43 | |||
| 44 | Болт M10-6gх16 | 201493 | 1 | 1 | 44 | |||
| 45 | Болт M10-6gх30 | 201499 | 3 | 3 | 45 | |||
| 50 | Гайка | 250508 | 5 | 5 | 50 | |||
| 57 | Диск | 252134 | 9 | 9 | 57 | |||
| 58 | Диск 10L | 252156 | 3 | 3 | 58 | |||
| 64 | Кільце- - | 020-025-30-2-3 | 2 | 2 | 64 | |||
| 68 | Підкачувальний насос | 79092-1133200 | 1 | 1 | 68 |
