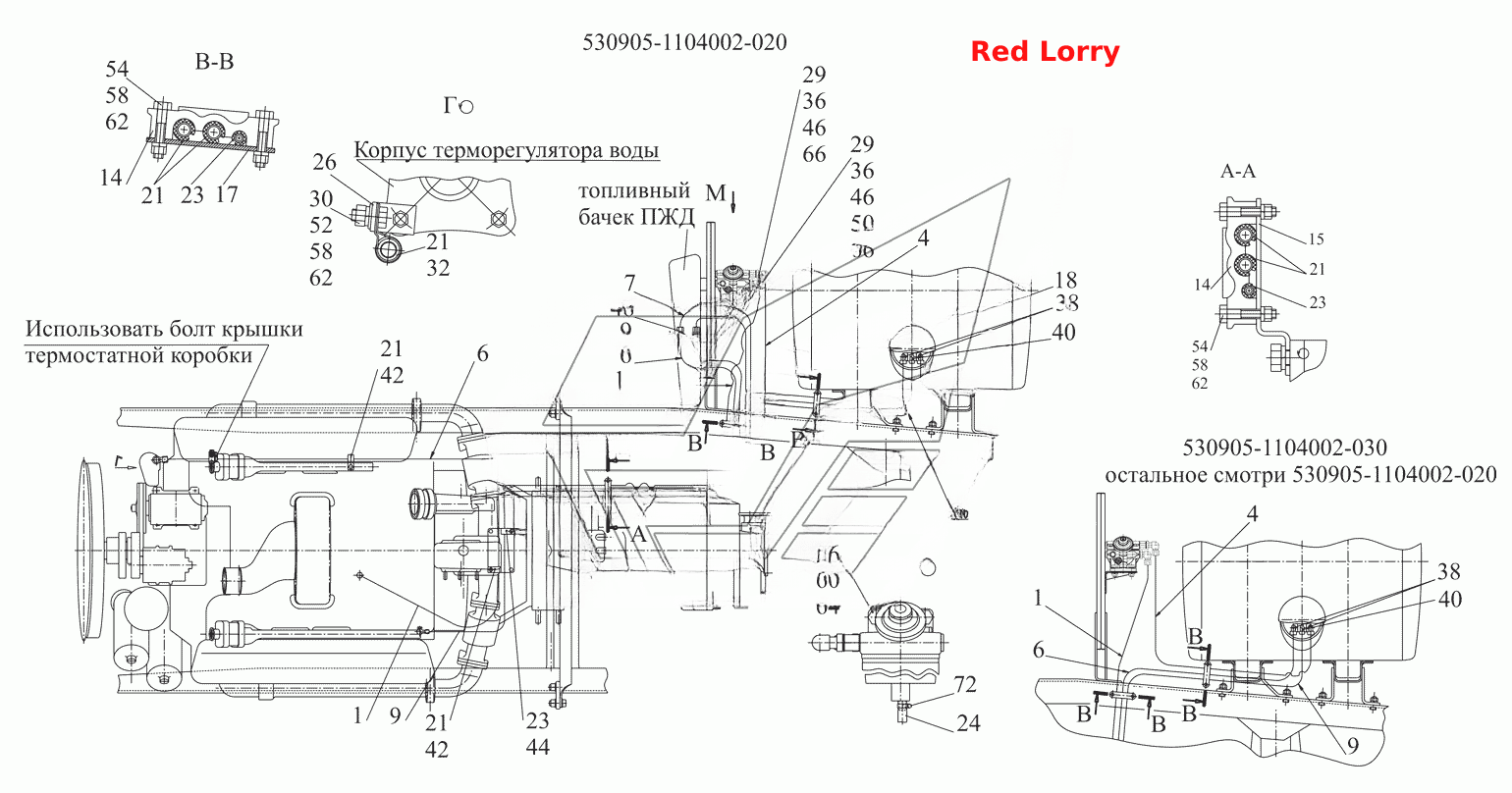

Монтаж паливопроводів 530905-1104002-020, 530905-1104002-030
100%
Назва деталі
Монтаж паливопроводів
Заводський номер
530905-1104002-020
Кількість на модель
№
Назва деталі
Монтаж паливопроводів
Заводський номер
530905-1104002-030
Кількість на модель
№
Назва деталі
Всмоктувальна трубка зі шлангом
Заводський номер
530905-1104492-010
Кількість на модель
1
№
1
Назва деталі
Всмоктувальна трубка
Заводський номер
530905-1104500-010
Кількість на модель
1
№
4
Назва деталі
Паливна трубка зі шлангом
Заводський номер
530905-1104586-020
Кількість на модель
1
№
6
Назва деталі
Паливна трубка
Заводський номер
530905-1104586-010
Кількість на модель
1
№
6
Назва деталі
Зливна трубка
Заводський номер
530905-1104610
Кількість на модель
1
№
7
Назва деталі
Відвідна трубка від форсунок зі шлангом
Заводський номер
641808-1104617
Кількість на модель
1
№
9
Назва деталі
Відвідна трубка від форсунок зі шлангом
Заводський номер
530905-1104617-010
Кількість на модель
1
№
9
Назва деталі
Зливна трубка
Заводський номер
530905-1104620
Кількість на модель
1
№
10
Назва деталі
Встановлення електрообладнання нагрівачів на двигуні
Заводський номер
5440А8-3700101
Кількість на модель
1
№
12
Назва деталі
Хомут
Заводський номер
5551-1104012
Кількість на модель
3
№
14
Назва деталі
Кронштейн
Заводський номер
5336-1104016
Кількість на модель
1
№
15
Назва деталі
Пластина
Заводський номер
5551-1104017
Кількість на модель
2
№
17
Назва деталі
Кришка
Заводський номер
64221-1104019-001
Кількість на модель
1
№
18
Назва деталі
Втулка
Заводський номер
500-1104540
Кількість на модель
9
№
21
Назва деталі
Втулка
Заводський номер
500-1104541-Б
Кількість на модель
4
№
23
Назва деталі
Шланг 8×16,5 (довжина = 110 мм)
Заводський номер
64221-1015173-10
Кількість на модель
1
№
24
Назва деталі
Кутник відтяжної пружини
Заводський номер
504В-3504046
Кількість на модель
1
№
26
Назва деталі
Гайка М12-6Н
Заводський номер
250514
Кількість на модель
2
№
28
Назва деталі
Гайка М10-6Н
Заводський номер
250536
Кількість на модель
2
№
29
Назва деталі
Диск
Заводський номер
252037
Кількість на модель
1
№
30
Назва деталі
Кляммер
Заводський номер
315407
Кількість на модель
1
№
32
Назва деталі
Диск
Заводський номер
375960
Кількість на модель
2
№
36
Назва деталі
Кутник
Заводський номер
379051
Кількість на модель
2
№
38
Назва деталі
Кутник
Заводський номер
402766
Кількість на модель
1
№
40
Назва деталі
Кутник
Заводський номер
379064
Кількість на модель
1
№
40
Назва деталі
Кляммер
Заводський номер
379166
Кількість на модель
2
№
42
Назва деталі
Кляммер
Заводський номер
379224
Кількість на модель
1
№
44
Назва деталі
Кутник
Заводський номер
402947
Кількість на модель
2
№
46
Назва деталі
Трійник
Заводський номер
403010
Кількість на модель
1
№
48
Назва деталі
Штуцер
Заводський номер
404242-10
Кількість на модель
1
№
50
Назва деталі
гвинт
Заводський номер
201420
Кількість на модель
1
№
52
Назва деталі
Болт M6-6gх40
Заводський номер
201428
Кількість на модель
6
№
54
Назва деталі
гвинт
Заводський номер
201542
Кількість на модель
2
№
56
Назва деталі
Гайка
Заводський номер
250508
Кількість на модель
7
№
58
Назва деталі
Диск
Заводський номер
252007
Кількість на модель
2
№
60
Назва деталі
Диск
Заводський номер
252134
Кількість на модель
7
№
62
Назва деталі
Диск
Заводський номер
252137
Кількість на модель
2
№
64
Назва деталі
Кільце
Заводський номер
014-018-25-2-3
Кількість на модель
3
№
66
Назва деталі
Фільтр-водовідділювач
Заводський номер
490RНН30МТС-D
Кількість на модель
1
№
70
Назва деталі
Хомут
Заводський номер
ТОRRО12-20/9-С7W2
Кількість на модель
1
№
72
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Монтаж паливопроводів | 530905-1104002-020 | |||||||
| Монтаж паливопроводів | 530905-1104002-030 | |||||||
| 1 | Всмоктувальна трубка зі шлангом | 530905-1104492-010 | 1 | 1 | 1 | |||
| 4 | Всмоктувальна трубка | 530905-1104500-010 | 1 | 1 | 4 | |||
| 6 | Паливна трубка зі шлангом | 530905-1104586-020 | 1 | 1 | 6 | |||
| 6 | Паливна трубка | 530905-1104586-010 | 1 | 1 | 6 | |||
| 7 | Зливна трубка | 530905-1104610 | 1 | 1 | 7 | |||
| 9 | Відвідна трубка від форсунок зі шлангом | 641808-1104617 | 1 | 1 | 9 | |||
| 9 | Відвідна трубка від форсунок зі шлангом | 530905-1104617-010 | 1 | 1 | 9 | |||
| 10 | Зливна трубка | 530905-1104620 | 1 | 1 | 10 | |||
| 12 | Встановлення електрообладнання нагрівачів на двигуні | 5440А8-3700101 | 1 | 1 | 12 | |||
| 14 | Хомут | 5551-1104012 | 3 | 3 | 14 | |||
| 15 | Кронштейн | 5336-1104016 | 1 | 1 | 15 | |||
| 17 | Пластина | 5551-1104017 | 2 | 2 | 17 | |||
| 18 | Кришка | 64221-1104019-001 | 1 | 1 | 18 | |||
| 21 | Втулка | 500-1104540 | 9 | 9 | 21 | |||
| 23 | Втулка | 500-1104541-Б | 4 | 4 | 23 | |||
| 24 | Шланг 8×16,5 (довжина = 110 мм) | 64221-1015173-10 | 1 | 1 | 24 | |||
| 26 | Кутник відтяжної пружини | 504В-3504046 | 1 | 1 | 26 | |||
| 28 | Гайка М12-6Н | 250514 | 2 | 2 | 28 | |||
| 29 | Гайка М10-6Н | 250536 | 2 | 2 | 29 | |||
| 30 | Диск | 252037 | 1 | 1 | 30 | |||
| 32 | Кляммер | 315407 | 1 | 1 | 32 | |||
| 36 | Диск | 375960 | 2 | 2 | 36 | |||
| 38 | Кутник | 379051 | 2 | 2 | 38 | |||
| 40 | Кутник | 402766 | 1 | 1 | 40 | |||
| 40 | Кутник | 379064 | 1 | 1 | 40 | |||
| 42 | Кляммер | 379166 | 2 | 2 | 42 | |||
| 44 | Кляммер | 379224 | 1 | 1 | 44 | |||
| 46 | Кутник | 402947 | 2 | 2 | 46 | |||
| 48 | Трійник | 403010 | 1 | 1 | 48 | |||
| 50 | Штуцер | 404242-10 | 1 | 1 | 50 | |||
| 52 | гвинт | 201420 | 1 | 1 | 52 | |||
| 54 | Болт M6-6gх40 | 201428 | 6 | 6 | 54 | |||
| 56 | гвинт | 201542 | 2 | 2 | 56 | |||
| 58 | Гайка | 250508 | 7 | 7 | 58 | |||
| 60 | Диск | 252007 | 2 | 2 | 60 | |||
| 62 | Диск | 252134 | 7 | 7 | 62 | |||
| 64 | Диск | 252137 | 2 | 2 | 64 | |||
| 66 | Кільце | 014-018-25-2-3 | 3 | 3 | 66 | |||
| 70 | Фільтр-водовідділювач | 490RНН30МТС-D | 1 | 1 | 70 | |||
| 72 | Хомут | ТОRRО12-20/9-С7W2 | 1 | 1 | 72 |
