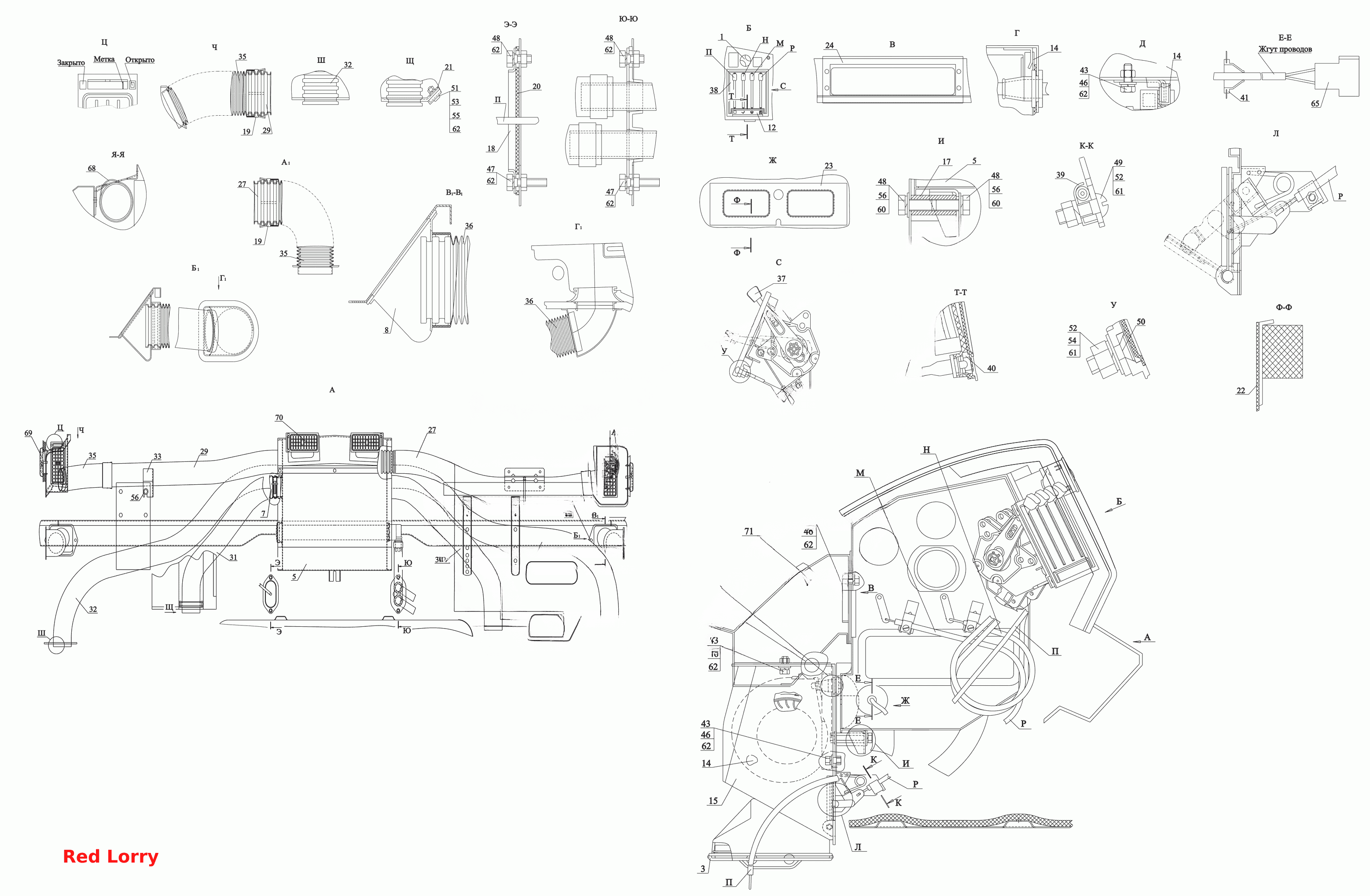

Встановлення обігрівача
100%
Назва деталі
Встановлення перемикачів обігрівача __NT__0__
Заводський номер
6430-3700100-010
Кількість на модель
1
№
1
Назва деталі
__NT__0__ Встановлення фільтра
Заводський номер
6430-8100022
Кількість на модель
1
№
3
Назва деталі
Блок радіатора
Заводський номер
6430-8101010-020
Кількість на модель
1
№
5
Назва деталі
Блок радіатора
Заводський номер
544069-8101010
Кількість на модель
1
№
5
Назва деталі
Хомут
Заводський номер
6430-8102656
Кількість на модель
2
№
7
Назва деталі
Короб
Заводський номер
6430-8102694
Кількість на модель
2
№
8
Назва деталі
Вставка
Заводський номер
6430-8109060-010
Кількість на модель
1
№
12
Назва деталі
Вентиляційний блок
Заводський номер
6430-8118010-712
Кількість на модель
1
№
14
Назва деталі
Вентиляційний блок
Заводський номер
6430-8118010-711
Кількість на модель
1
№
14
Назва деталі
Блок вентилятора __NT__0__
Заводський номер
6430-8118010-012
Кількість на модель
1
№
14
Назва деталі
Блок вентилятора __NT__0__
Заводський номер
6430-8118010-011
Кількість на модель
1
№
14
Назва деталі
Вентиляційний блок
Заводський номер
6430-8118010-710
Кількість на модель
1
№
14
Назва деталі
Блок вентилятора __NT__0__
Заводський номер
6430-8118010-010
Кількість на модель
1
№
14
Назва деталі
Корпус вентилятора
Заводський номер
6430-8118030
Кількість на модель
1
№
15
Назва деталі
Опора
Заводський номер
5440-8101083
Кількість на модель
1
№
17
Назва деталі
Накладка
Заводський номер
6430-8101089
Кількість на модель
1
№
18
Назва деталі
Фіксатор
Заводський номер
6430-8101116
Кількість на модель
4
№
19
Назва деталі
Ущільнювач
Заводський номер
6430-8101100-010
Кількість на модель
1
№
20
Назва деталі
Кронштейн
Заводський номер
6430-8101375
Кількість на модель
1
№
21
Назва деталі
Ущільнювач
Заводський номер
6430-8101382-030
Кількість на модель
1
№
22
Назва деталі
Ущільнювач
Заводський номер
6430-8101382-040
Кількість на модель
1
№
23
Назва деталі
Ущільнювач
Заводський номер
6430-8101389
Кількість на модель
1
№
24
Назва деталі
Шланг
Заводський номер
6430-8102604
Кількість на модель
1
№
27
Назва деталі
Шланг
Заводський номер
6430-8102608
Кількість на модель
1
№
28
Назва деталі
Шланг
Заводський номер
6430-8102612
Кількість на модель
1
№
29
Назва деталі
Шланг
Заводський номер
6418-8102612
Кількість на модель
1
№
30
Назва деталі
Шланг
Заводський номер
5440-8102612
Кількість на модель
1
№
31
Назва деталі
Шланг
Заводський номер
6418-8102615
Кількість на модель
2
№
32
Назва деталі
Кронштейн
Заводський номер
6430-8102674
Кількість на модель
1
№
33
Назва деталі
Перехідник
Заводський номер
6430-8104085-010
Кількість на модель
2
№
35
Назва деталі
Перехідник
Заводський номер
6430-8104085-020
Кількість на модель
2
№
36
Назва деталі
Рукоятка
Заводський номер
6430-8109022
Кількість на модель
1
№
37
Назва деталі
Лицьова панель
Заводський номер
6430-8109027-010
Кількість на модель
1
№
38
Назва деталі
Притиск
Заводський номер
6430-8109044-10
Кількість на модель
1
№
39
Назва деталі
Світловод
Заводський номер
6430-8109068
Кількість на модель
1
№
40
Назва деталі
Втулка
Заводський номер
6430-8118025
Кількість на модель
1
№
41
Назва деталі
Диск
Заводський номер
252037
Кількість на модель
12
№
43
Назва деталі
Болт M6-6gх30
Заводський номер
370536
Кількість на модель
2
№
44
Назва деталі
гвинт
Заводський номер
201420
Кількість на модель
18
№
46
Назва деталі
Болт M8-6gх20
Заводський номер
201456
Кількість на модель
2
№
48
Назва деталі
Гвинт М15х37.001.127-81 ОСТ __NT__3__5-6g
Заводський номер
220080
Кількість на модель
1
№
49
Назва деталі
Гвинт М5-6g2х14
Заводський номер
231579
Кількість на модель
4
№
50
Назва деталі
Гвинт М6-6g2х20
Заводський номер
234657-10
Кількість на модель
2
№
51
Назва деталі
Гайка М5-6Н
Заводський номер
250464
Кількість на модель
5
№
52
Назва деталі
Гайка
Заводський номер
250508
Кількість на модель
2
№
53
Назва деталі
Диск
Заводський номер
252003
Кількість на модель
4
№
54
Назва деталі
Диск
Заводський номер
252004
Кількість на модель
8
№
55
Назва деталі
Диск
Заводський номер
252005
Кількість на модель
3
№
56
Назва деталі
Диск 8L
Заводський номер
252155
Кількість на модель
2
№
60
Назва деталі
Диск
Заводський номер
252133
Кількість на модель
5
№
61
Назва деталі
Диск 6L
Заводський номер
252154
Кількість на модель
22
№
62
Назва деталі
Штирьова колодка 502604
Заводський номер
453739008
Кількість на модель
1
№
65
Назва деталі
Кабельна стяжка
Заводський номер
8320236
Кількість на модель
1
№
68
Назва деталі
Кругле сопло
Заводський номер
6430-8104140
Кількість на модель
2
№
69
Назва деталі
Сопло
Заводський номер
6430-8104040
Кількість на модель
4
№
70
Назва деталі
Сопло
Заводський номер
6430-8102034
Кількість на модель
12
№
71
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Встановлення перемикачів обігрівача __NT__0__ | 6430-3700100-010 | 1 | 1 | 1 | |||
| 3 | __NT__0__ Встановлення фільтра | 6430-8100022 | 1 | 1 | 3 | |||
| 5 | Блок радіатора | 6430-8101010-020 | 1 | 1 | 5 | |||
| 5 | Блок радіатора | 544069-8101010 | 1 | 1 | 5 | |||
| 7 | Хомут | 6430-8102656 | 2 | 2 | 7 | |||
| 8 | Короб | 6430-8102694 | 2 | 2 | 8 | |||
| 12 | Вставка | 6430-8109060-010 | 1 | 1 | 12 | |||
| 14 | Вентиляційний блок | 6430-8118010-712 | 1 | 1 | 14 | |||
| 14 | Вентиляційний блок | 6430-8118010-711 | 1 | 1 | 14 | |||
| 14 | Блок вентилятора __NT__0__ | 6430-8118010-012 | 1 | 1 | 14 | |||
| 14 | Блок вентилятора __NT__0__ | 6430-8118010-011 | 1 | 1 | 14 | |||
| 14 | Вентиляційний блок | 6430-8118010-710 | 1 | 1 | 14 | |||
| 14 | Блок вентилятора __NT__0__ | 6430-8118010-010 | 1 | 1 | 14 | |||
| 15 | Корпус вентилятора | 6430-8118030 | 1 | 1 | 15 | |||
| 17 | Опора | 5440-8101083 | 1 | 1 | 17 | |||
| 18 | Накладка | 6430-8101089 | 1 | 1 | 18 | |||
| 19 | Фіксатор | 6430-8101116 | 4 | 4 | 19 | |||
| 20 | Ущільнювач | 6430-8101100-010 | 1 | 1 | 20 | |||
| 21 | Кронштейн | 6430-8101375 | 1 | 1 | 21 | |||
| 22 | Ущільнювач | 6430-8101382-030 | 1 | 1 | 22 | |||
| 23 | Ущільнювач | 6430-8101382-040 | 1 | 1 | 23 | |||
| 24 | Ущільнювач | 6430-8101389 | 1 | 1 | 24 | |||
| 27 | Шланг | 6430-8102604 | 1 | 1 | 27 | |||
| 28 | Шланг | 6430-8102608 | 1 | 1 | 28 | |||
| 29 | Шланг | 6430-8102612 | 1 | 1 | 29 | |||
| 30 | Шланг | 6418-8102612 | 1 | 1 | 30 | |||
| 31 | Шланг | 5440-8102612 | 1 | 1 | 31 | |||
| 32 | Шланг | 6418-8102615 | 2 | 2 | 32 | |||
| 33 | Кронштейн | 6430-8102674 | 1 | 1 | 33 | |||
| 35 | Перехідник | 6430-8104085-010 | 2 | 2 | 35 | |||
| 36 | Перехідник | 6430-8104085-020 | 2 | 2 | 36 | |||
| 37 | Рукоятка | 6430-8109022 | 1 | 1 | 37 | |||
| 38 | Лицьова панель | 6430-8109027-010 | 1 | 1 | 38 | |||
| 39 | Притиск | 6430-8109044-10 | 1 | 1 | 39 | |||
| 40 | Світловод | 6430-8109068 | 1 | 1 | 40 | |||
| 41 | Втулка | 6430-8118025 | 1 | 1 | 41 | |||
| 43 | Диск | 252037 | 12 | 12 | 43 | |||
| 44 | Болт M6-6gх30 | 370536 | 2 | 2 | 44 | |||
| 46 | гвинт | 201420 | 18 | 18 | 46 | |||
| 48 | Болт M8-6gх20 | 201456 | 2 | 2 | 48 | |||
| 49 | Гвинт М15х37.001.127-81 ОСТ __NT__3__5-6g | 220080 | 1 | 1 | 49 | |||
| 50 | Гвинт М5-6g2х14 | 231579 | 4 | 4 | 50 | |||
| 51 | Гвинт М6-6g2х20 | 234657-10 | 2 | 2 | 51 | |||
| 52 | Гайка М5-6Н | 250464 | 5 | 5 | 52 | |||
| 53 | Гайка | 250508 | 2 | 2 | 53 | |||
| 54 | Диск | 252003 | 4 | 4 | 54 | |||
| 55 | Диск | 252004 | 8 | 8 | 55 | |||
| 56 | Диск | 252005 | 3 | 3 | 56 | |||
| 60 | Диск 8L | 252155 | 2 | 2 | 60 | |||
| 61 | Диск | 252133 | 5 | 5 | 61 | |||
| 62 | Диск 6L | 252154 | 22 | 22 | 62 | |||
| 65 | Штирьова колодка 502604 | 453739008 | 1 | 1 | 65 | |||
| 68 | Кабельна стяжка | 8320236 | 1 | 1 | 68 | |||
| 69 | Кругле сопло | 6430-8104140 | 2 | 2 | 69 | |||
| 70 | Сопло | 6430-8104040 | 4 | 4 | 70 | |||
| 71 | Сопло | 6430-8102034 | 12 | 12 | 71 |
