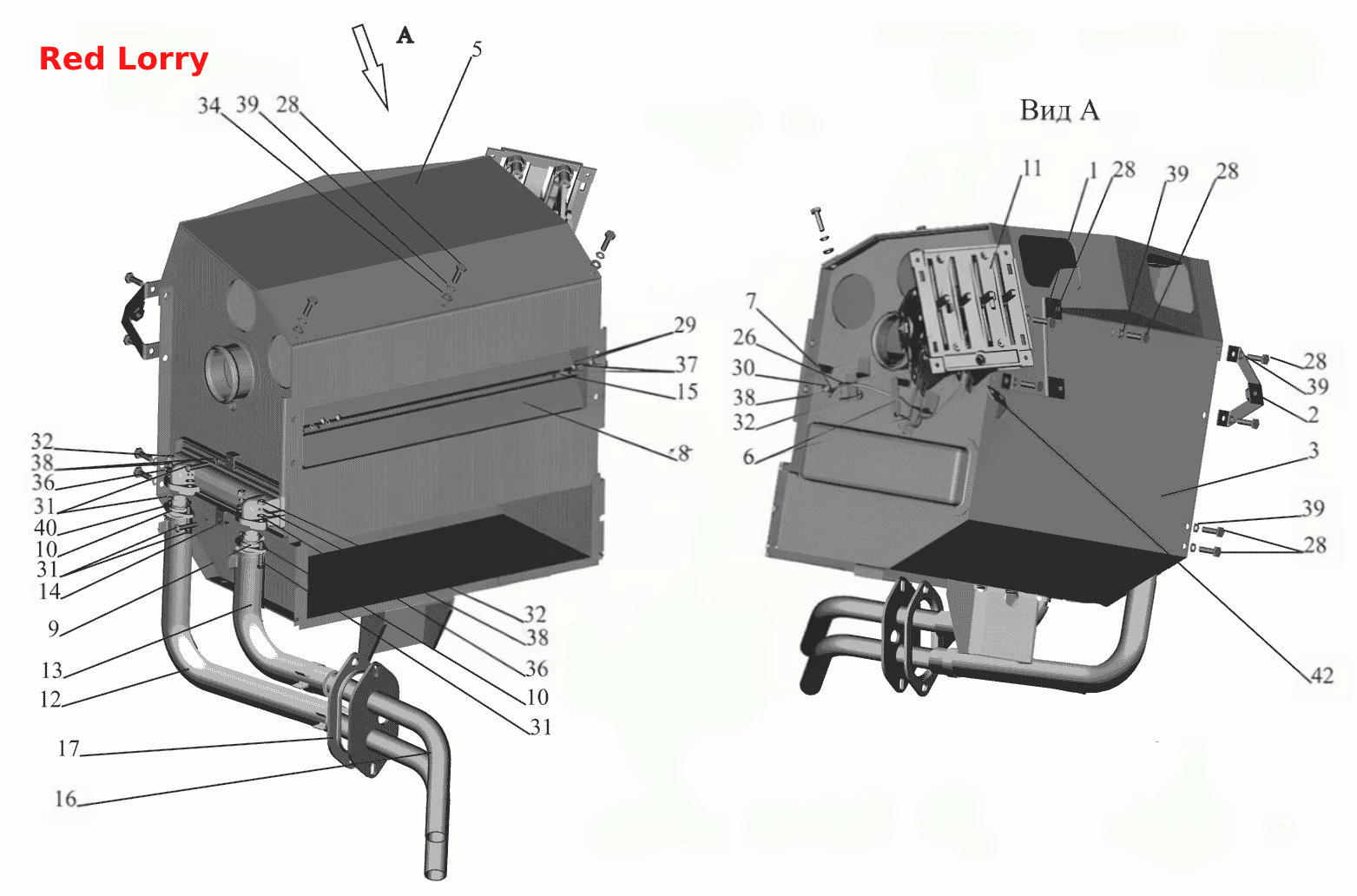

Блок радіатора
100%
Назва деталі
Лівий кронштейн
Заводський номер
54402-3870003
Кількість на модель
1
№
1
Назва деталі
Правий кронштейн
Заводський номер
54402-3870007
Кількість на модель
1
№
2
Назва деталі
Корпус радіатора
Заводський номер
6430-8101050
Кількість на модель
1
№
3
Назва деталі
Екран
Заводський номер
6430-8101105
Кількість на модель
1
№
4
Назва деталі
Кришка
Заводський номер
6430-8101240-010
Кількість на модель
1
№
5
Назва деталі
Ліва вісь
Заводський номер
6430-8101267
Кількість на модель
1
№
6
Назва деталі
Ліва вісь
Заводський номер
6430-8101267-010
Кількість на модель
1
№
7
Назва деталі
Заслінка
Заводський номер
6430-8101270
Кількість на модель
2
№
8
Назва деталі
Хомут
Заводський номер
ТОRRО25-40/9-С7W2
Кількість на модель
4
№
9
Назва деталі
Хомут
Заводський номер
6430-8101476
Кількість на модель
4
№
9
Назва деталі
Фланець радіатора
Заводський номер
6430-8101499
Кількість на модель
2
№
10
Назва деталі
Пульт управління
Заводський номер
5440-8109011
Кількість на модель
1
№
11
Назва деталі
Шланг (L=290мм, рукав 20х29-1,6)
Заводський номер
543205-8101040
Кількість на модель
1
№
12
Назва деталі
Шланг
Заводський номер
643008-8101351-010
Кількість на модель
1
№
13
Назва деталі
Шланг термостата
Заводський номер
50-1306028-Б2
Кількість на модель
1
№
13
Назва деталі
Притиск
Заводський номер
6430-8101084
Кількість на модель
2
№
14
Назва деталі
Права вісь
Заводський номер
6430-8101275
Кількість на модель
2
№
15
Назва деталі
Фланець із трубками
Заводський номер
5440-8101081
Кількість на модель
1
№
16
Назва деталі
Ущільнювач
Заводський номер
6430-8101100
Кількість на модель
1
№
17
Назва деталі
Притиск
Заводський номер
6430-8109044-010
Кількість на модель
2
№
26
Назва деталі
гвинт
Заводський номер
201420
Кількість на модель
11
№
28
Назва деталі
Гвинт М4-6gx8
Заводський номер
220050
Кількість на модель
4
№
29
Назва деталі
Гвинт М145-6gх__NT__2__
Заводський номер
220079
Кількість на модель
2
№
30
Назва деталі
Гвинт
Заводський номер
220082
Кількість на модель
6
№
31
Назва деталі
Гайка М5-6Н
Заводський номер
250464
Кількість на модель
4
№
32
Назва деталі
Диск
Заводський номер
252004
Кількість на модель
4
№
34
Назва деталі
Диск
Заводський номер
252003
Кількість на модель
4
№
36
Назва деталі
Диск
Заводський номер
252132
Кількість на модель
4
№
37
Назва деталі
Диск
Заводський номер
252133
Кількість на модель
8
№
38
Назва деталі
Диск 6L
Заводський номер
252154
Кількість на модель
11
№
39
Назва деталі
Кільце
Заводський номер
019-023-25-2-3
Кількість на модель
2
№
40
Назва деталі
Радіатор системи опалення фірми
Заводський номер
9291871506-9200770-8FН351312-412
Кількість на модель
1
№
41
Назва деталі
Кронштейн
Заводський номер
6430-8109054
Кількість на модель
1
№
42
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Лівий кронштейн | 54402-3870003 | 1 | 1 | 1 | |||
| 2 | Правий кронштейн | 54402-3870007 | 1 | 1 | 2 | |||
| 3 | Корпус радіатора | 6430-8101050 | 1 | 1 | 3 | |||
| 4 | Екран | 6430-8101105 | 1 | 1 | 4 | |||
| 5 | Кришка | 6430-8101240-010 | 1 | 1 | 5 | |||
| 6 | Ліва вісь | 6430-8101267 | 1 | 1 | 6 | |||
| 7 | Ліва вісь | 6430-8101267-010 | 1 | 1 | 7 | |||
| 8 | Заслінка | 6430-8101270 | 2 | 2 | 8 | |||
| 9 | Хомут | ТОRRО25-40/9-С7W2 | 4 | 4 | 9 | |||
| 9 | Хомут | 6430-8101476 | 4 | 4 | 9 | |||
| 10 | Фланець радіатора | 6430-8101499 | 2 | 2 | 10 | |||
| 11 | Пульт управління | 5440-8109011 | 1 | 1 | 11 | |||
| 12 | Шланг (L=290мм, рукав 20х29-1,6) | 543205-8101040 | 1 | 1 | 12 | |||
| 13 | Шланг | 643008-8101351-010 | 1 | 1 | 13 | |||
| 13 | Шланг термостата | 50-1306028-Б2 | 1 | 1 | 13 | |||
| 14 | Притиск | 6430-8101084 | 2 | 2 | 14 | |||
| 15 | Права вісь | 6430-8101275 | 2 | 2 | 15 | |||
| 16 | Фланець із трубками | 5440-8101081 | 1 | 1 | 16 | |||
| 17 | Ущільнювач | 6430-8101100 | 1 | 1 | 17 | |||
| 26 | Притиск | 6430-8109044-010 | 2 | 2 | 26 | |||
| 28 | гвинт | 201420 | 11 | 11 | 28 | |||
| 29 | Гвинт М4-6gx8 | 220050 | 4 | 4 | 29 | |||
| 30 | Гвинт М145-6gх__NT__2__ | 220079 | 2 | 2 | 30 | |||
| 31 | Гвинт | 220082 | 6 | 6 | 31 | |||
| 32 | Гайка М5-6Н | 250464 | 4 | 4 | 32 | |||
| 34 | Диск | 252004 | 4 | 4 | 34 | |||
| 36 | Диск | 252003 | 4 | 4 | 36 | |||
| 37 | Диск | 252132 | 4 | 4 | 37 | |||
| 38 | Диск | 252133 | 8 | 8 | 38 | |||
| 39 | Диск 6L | 252154 | 11 | 11 | 39 | |||
| 40 | Кільце | 019-023-25-2-3 | 2 | 2 | 40 | |||
| 41 | Радіатор системи опалення фірми | 9291871506-9200770-8FН351312-412 | 1 | 1 | 41 | |||
| 42 | Кронштейн | 6430-8109054 | 1 | 1 | 42 |
