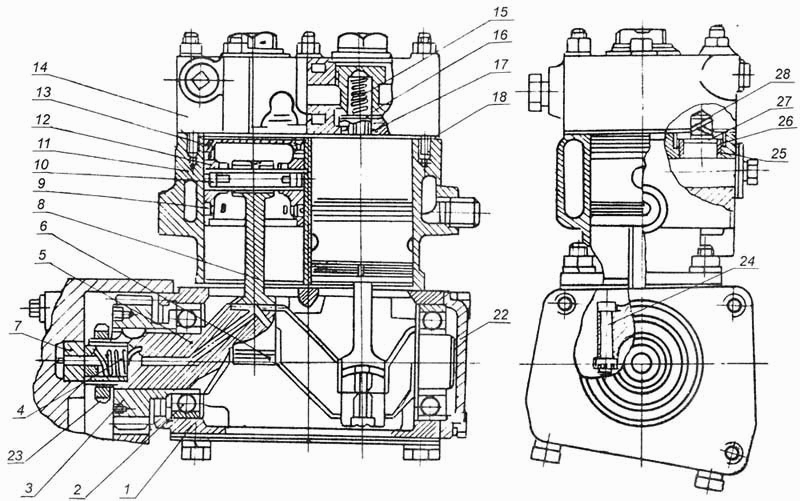

Компресор
100%
Назва деталі
Ущільнювач задньої кришки
Заводський номер
5320-3509094
Кількість на модель
1
№
Назва деталі
Шатун із поршнем
Заводський номер
130-3509150-А2
Кількість на модель
2
№
Назва деталі
Шестерня
Заводський номер
13.3509130
Кількість на модель
1
№
Назва деталі
Корпус компресора
Заводський номер
13.3509018
Кількість на модель
1
№
1
Назва деталі
Блок циліндрів
Заводський номер
130-3509018-10
Кількість на модель
№
1
Назва деталі
Підшипник у зборі
Заводський номер
120-3509113
Кількість на модель
2
№
2
Назва деталі
Кришка передня
Заводський номер
130-3509060
Кількість на модель
№
3
Назва деталі
Сальник
Заводський номер
120-3509070-12
Кількість на модель
№
4
Назва деталі
Колінчастий вал із комплектом шатунних вкладишів
Заводський номер
130-3509107
Кількість на модель
№
5
Назва деталі
Колінчастий вал
Заводський номер
5320-3509110
Кількість на модель
1
№
5
Назва деталі
Вкладиш шатуна номінального розміру та всіх ремонтних розмірів
Заводський номер
130-3509092
Кількість на модель
1
№
6
Назва деталі
Шків компресора
Заводський номер
500-3509130-Б2
Кількість на модель
№
7
Назва деталі
Шатун із кришкою
Заводський номер
130-3509180-А2
Кількість на модель
2
№
8
Назва деталі
Маслозбірне кільце
Заводський номер
130-3509166
Кількість на модель
2
№
9
Назва деталі
Штифт поршня компресора зі стопорами
Заводський номер
130-3509169-А2
Кількість на модель
2
№
10
Назва деталі
Блок циліндрів
Заводський номер
130-3509028
Кількість на модель
№
11
Назва деталі
Блок циліндрів компресора
Заводський номер
13.3509028
Кількість на модель
1
№
11
Назва деталі
Поршень
Заводський номер
130-3509160-А2
Кількість на модель
2
№
12
Назва деталі
Кільце
Заводський номер
130-3509164
Кількість на модель
4
№
13
Назва деталі
Головка компресора в зборі
Заводський номер
130-3509039
Кількість на модель
1
№
14
Назва деталі
Пружина нагнітального клапана
Заводський номер
120-3509048
Кількість на модель
2
№
15
Назва деталі
Нагнітальний клапан компресора
Заводський номер
130-3509050
Кількість на модель
2
№
16
Назва деталі
Сідло
Заводський номер
130-3509051-01
Кількість на модель
2
№
17
Назва деталі
Прокладка
Заводський номер
130-3509043-А
Кількість на модель
1
№
18
Назва деталі
Задня кришка картера
Заводський номер
130-3509090-Б
Кількість на модель
№
22
Назва деталі
Задня кришка
Заводський номер
13.3509090
Кількість на модель
1
№
22
Назва деталі
Гайка упорного підшипника колінчастого вала
Заводський номер
120-1701061
Кількість на модель
1
№
23
Назва деталі
Болт
Заводський номер
130-3509200
Кількість на модель
4
№
24
Назва деталі
Сідло впускного клапана компресора
Заводський номер
130-3509069
Кількість на модель
2
№
25
Назва деталі
Направляюча впускного клапана компресора
Заводський номер
130-3509363
Кількість на модель
2
№
26
Назва деталі
Впускний клапан
Заводський номер
130-3509066
Кількість на модель
2
№
27
Назва деталі
Пружина впускного клапана компресора
Заводський номер
130-3509328
Кількість на модель
2
№
28
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Ущільнювач задньої кришки | 5320-3509094 | 1 | 1 | |||||
| Шатун із поршнем | 130-3509150-А2 | 2 | 2 | |||||
| Шестерня | 13.3509130 | 1 | 1 | |||||
| 1 | Корпус компресора | 13.3509018 | 1 | 1 | 1 | |||
| 1 | Блок циліндрів | 130-3509018-10 | 1 | |||||
| 2 | Підшипник у зборі | 120-3509113 | 2 | 2 | 2 | |||
| 3 | Кришка передня | 130-3509060 | 3 | |||||
| 4 | Сальник | 120-3509070-12 | 4 | |||||
| 5 | Колінчастий вал із комплектом шатунних вкладишів | 130-3509107 | 5 | |||||
| 5 | Колінчастий вал | 5320-3509110 | 1 | 1 | 5 | |||
| 6 | Вкладиш шатуна номінального розміру та всіх ремонтних розмірів | 130-3509092 | 1 | 1 | 6 | |||
| 7 | Шків компресора | 500-3509130-Б2 | 7 | |||||
| 8 | Шатун із кришкою | 130-3509180-А2 | 2 | 2 | 8 | |||
| 9 | Маслозбірне кільце | 130-3509166 | 2 | 2 | 9 | |||
| 10 | Штифт поршня компресора зі стопорами | 130-3509169-А2 | 2 | 2 | 10 | |||
| 11 | Блок циліндрів | 130-3509028 | 11 | |||||
| 11 | Блок циліндрів компресора | 13.3509028 | 1 | 1 | 11 | |||
| 12 | Поршень | 130-3509160-А2 | 2 | 2 | 12 | |||
| 13 | Кільце | 130-3509164 | 4 | 4 | 13 | |||
| 14 | Головка компресора в зборі | 130-3509039 | 1 | 1 | 14 | |||
| 15 | Пружина нагнітального клапана | 120-3509048 | 2 | 2 | 15 | |||
| 16 | Нагнітальний клапан компресора | 130-3509050 | 2 | 2 | 16 | |||
| 17 | Сідло | 130-3509051-01 | 2 | 2 | 17 | |||
| 18 | Прокладка | 130-3509043-А | 1 | 1 | 18 | |||
| 22 | Задня кришка картера | 130-3509090-Б | 22 | |||||
| 22 | Задня кришка | 13.3509090 | 1 | 1 | 22 | |||
| 23 | Гайка упорного підшипника колінчастого вала | 120-1701061 | 1 | 1 | 23 | |||
| 24 | Болт | 130-3509200 | 4 | 4 | 24 | |||
| 25 | Сідло впускного клапана компресора | 130-3509069 | 2 | 2 | 25 | |||
| 26 | Направляюча впускного клапана компресора | 130-3509363 | 2 | 2 | 26 | |||
| 27 | Впускний клапан | 130-3509066 | 2 | 2 | 27 | |||
| 28 | Пружина впускного клапана компресора | 130-3509328 | 2 | 2 | 28 |
