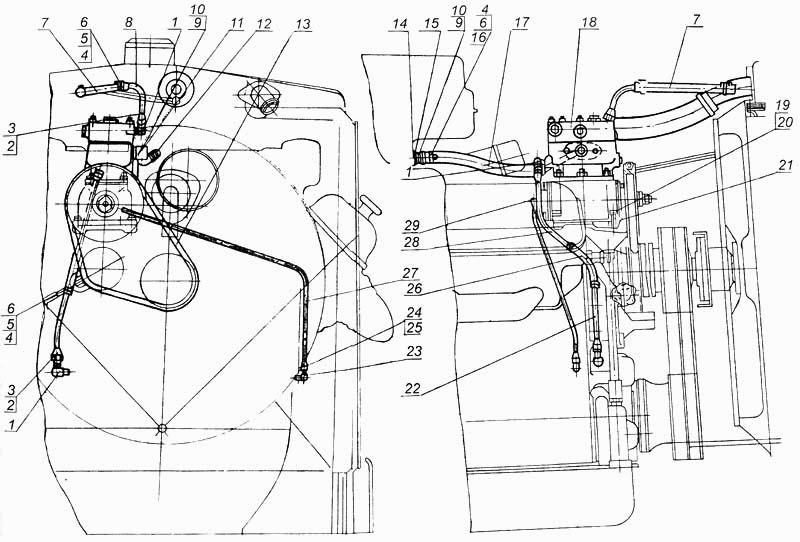

Встановлення компресора
100%
Назва деталі
Кінцевий кутник
Заводський номер
379051-П29
Кількість на модель
№
1
Назва деталі
Гайка з'єднувальна
Заводський номер
405641-П29
Кількість на модель
№
2
Назва деталі
Муфта конусна
Заводський номер
314802-П
Кількість на модель
№
3
Назва деталі
Шплінт 6х22
Заводський номер
297575-П29
Кількість на модель
№
4
Назва деталі
Стрічка
Заводський номер
297582
Кількість на модель
№
5
Назва деталі
Пряжка
Заводський номер
297580-П29
Кількість на модель
№
6
Назва деталі
Рукав
Заводський номер
6401-3509283
Кількість на модель
№
7
Назва деталі
Трубка
Заводський номер
546В-3509285
Кількість на модель
№
8
Назва деталі
Болт кріплення хомута генератора
Заводський номер
201455
Кількість на модель
№
9
Назва деталі
Диск 8T
Заводський номер
252135-П29
Кількість на модель
№
10
Назва деталі
Прокладка
Заводський номер
546-3509239
Кількість на модель
№
11
Назва деталі
Патрубок кінцевий
Заводський номер
546П-3509240
Кількість на модель
№
12
Назва деталі
Ремінь
Заводський номер
236НБ-1307170
Кількість на модель
№
13
Назва деталі
Прокладка
Заводський номер
346-3509238
Кількість на модель
№
14
Назва деталі
Патрубок початковий
Заводський номер
546-3509235
Кількість на модель
№
15
Назва деталі
Стяжна стрічка
Заводський номер
297584-П29
Кількість на модель
№
16
Назва деталі
Рукав
Заводський номер
546-3509247
Кількість на модель
№
17
Назва деталі
Компресор
Заводський номер
500-3509015-61
Кількість на модель
№
18
Назва деталі
Болт M37.001.123-9610-6gx__NT__3__ OST __NT__4__30
Заводський номер
201499-П29
Кількість на модель
№
19
Назва деталі
Диск 10T
Заводський номер
252136-П29
Кількість на модель
№
20
Назва деталі
Прокладка
Заводський номер
236-1002283
Кількість на модель
№
21
Назва деталі
Друга трубка
Заводський номер
546-3509232
Кількість на модель
№
22
Назва деталі
Кутник
Заводський номер
546П-3509290
Кількість на модель
№
23
Назва деталі
Гайка М10х1
Заводський номер
314710-П29
Кількість на модель
№
24
Назва деталі
Муфта конусна
Заводський номер
314803-П
Кількість на модель
№
25
Назва деталі
Рукав
Заводський номер
546-3509283
Кількість на модель
№
26
Назва деталі
Трубка
Заводський номер
546П-3509264
Кількість на модель
№
27
Назва деталі
Трубка перша
Заводський номер
546-3509281
Кількість на модель
№
28
Назва деталі
Кутник
Заводський номер
379055-П29
Кількість на модель
№
29
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кінцевий кутник | 379051-П29 | 1 | |||||
| 2 | Гайка з'єднувальна | 405641-П29 | 2 | |||||
| 3 | Муфта конусна | 314802-П | 3 | |||||
| 4 | Шплінт 6х22 | 297575-П29 | 4 | |||||
| 5 | Стрічка | 297582 | 5 | |||||
| 6 | Пряжка | 297580-П29 | 6 | |||||
| 7 | Рукав | 6401-3509283 | 7 | |||||
| 8 | Трубка | 546В-3509285 | 8 | |||||
| 9 | Болт кріплення хомута генератора | 201455 | 9 | |||||
| 10 | Диск 8T | 252135-П29 | 10 | |||||
| 11 | Прокладка | 546-3509239 | 11 | |||||
| 12 | Патрубок кінцевий | 546П-3509240 | 12 | |||||
| 13 | Ремінь | 236НБ-1307170 | 13 | |||||
| 14 | Прокладка | 346-3509238 | 14 | |||||
| 15 | Патрубок початковий | 546-3509235 | 15 | |||||
| 16 | Стяжна стрічка | 297584-П29 | 16 | |||||
| 17 | Рукав | 546-3509247 | 17 | |||||
| 18 | Компресор | 500-3509015-61 | 18 | |||||
| 19 | Болт M37.001.123-9610-6gx__NT__3__ OST __NT__4__30 | 201499-П29 | 19 | |||||
| 20 | Диск 10T | 252136-П29 | 20 | |||||
| 21 | Прокладка | 236-1002283 | 21 | |||||
| 22 | Друга трубка | 546-3509232 | 22 | |||||
| 23 | Кутник | 546П-3509290 | 23 | |||||
| 24 | Гайка М10х1 | 314710-П29 | 24 | |||||
| 25 | Муфта конусна | 314803-П | 25 | |||||
| 26 | Рукав | 546-3509283 | 26 | |||||
| 27 | Трубка | 546П-3509264 | 27 | |||||
| 28 | Трубка перша | 546-3509281 | 28 | |||||
| 29 | Кутник | 379055-П29 | 29 |
