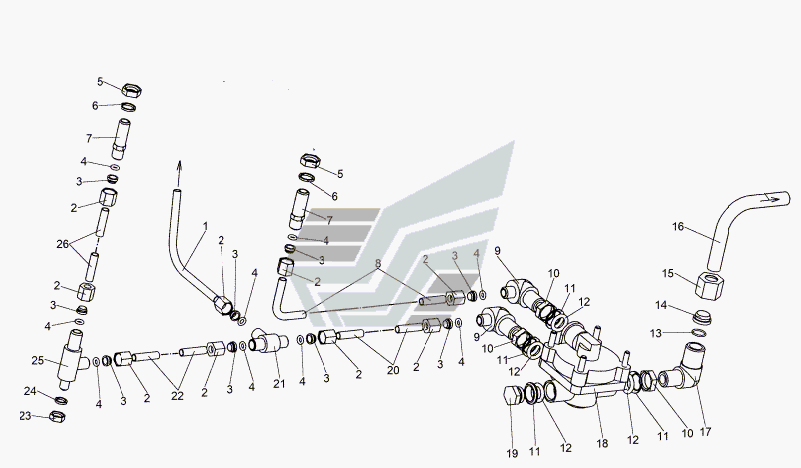

Встановлення клапана прискорювального стоянкового гальма
100%
Назва деталі
Трубопровід L=700 мм
Заводський номер
8006-3506204
Кількість на модель
1
№
1
Назва деталі
Накидна гайка
Заводський номер
405641
Кількість на модель
9
№
2
Назва деталі
Муфта
Заводський номер
379254
Кількість на модель
9
№
3
Назва деталі
Кільце
Заводський номер
0000-3506717
Кількість на модель
9
№
4
Назва деталі
Гайка М16х1,5-6Н
Заводський номер
250636
Кількість на модель
2
№
5
Назва деталі
Шайба 16.ОТ
Заводський номер
252139
Кількість на модель
2
№
6
Назва деталі
Ніпель
Заводський номер
401509
Кількість на модель
2
№
7
Назва деталі
Трубопровід L=2450 мм
Заводський номер
8006-3506154
Кількість на модель
1
№
8
Назва деталі
Кутник
Заводський номер
402741
Кількість на модель
2
№
9
Назва деталі
Гайка М22х1,5-6Н
Заводський номер
374939
Кількість на модель
3
№
10
Назва деталі
Диск
Заводський номер
376145
Кількість на модель
4
№
11
Назва деталі
Кільце
Заводський номер
0000-3515733
Кількість на модель
4
№
12
Назва деталі
Кільце
Заводський номер
0000-2402726
Кількість на модель
1
№
13
Назва деталі
Муфта
Заводський номер
379257
Кількість на модель
1
№
14
Назва деталі
Накидна гайка
Заводський номер
405682
Кількість на модель
1
№
15
Назва деталі
Трубопровід L=600 мм
Заводський номер
8006-3506155
Кількість на модель
1
№
16
Назва деталі
Кутник
Заводський номер
402986
Кількість на модель
1
№
17
Назва деталі
Прискорювальний клапан
Заводський номер
64221-3518010
Кількість на модель
1
№
18
Назва деталі
Пробка М22х1, 5-6g
Заводський номер
378609
Кількість на модель
1
№
19
Назва деталі
Трубопровід L=350 мм
Заводський номер
8006-3506205
Кількість на модель
1
№
20
Назва деталі
Перехідний трійник
Заводський номер
379117
Кількість на модель
1
№
21
Назва деталі
Трубопровід L=2800 мм
Заводський номер
8006-3506065
Кількість на модель
1
№
22
Назва деталі
Гайка М12х1,25-6Н
Заводський номер
250615
Кількість на модель
1
№
23
Назва деталі
Диск
Заводський номер
252137
Кількість на модель
1
№
24
Назва деталі
Трійник
Заводський номер
403030
Кількість на модель
1
№
25
Назва деталі
Трубопровід L=450 мм
Заводський номер
8006-3506119
Кількість на модель
1
№
26
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубопровід L=700 мм | 8006-3506204 | 1 | 1 | 1 | |||
| 2 | Накидна гайка | 405641 | 9 | 9 | 2 | |||
| 3 | Муфта | 379254 | 9 | 9 | 3 | |||
| 4 | Кільце | 0000-3506717 | 9 | 9 | 4 | |||
| 5 | Гайка М16х1,5-6Н | 250636 | 2 | 2 | 5 | |||
| 6 | Шайба 16.ОТ | 252139 | 2 | 2 | 6 | |||
| 7 | Ніпель | 401509 | 2 | 2 | 7 | |||
| 8 | Трубопровід L=2450 мм | 8006-3506154 | 1 | 1 | 8 | |||
| 9 | Кутник | 402741 | 2 | 2 | 9 | |||
| 10 | Гайка М22х1,5-6Н | 374939 | 3 | 3 | 10 | |||
| 11 | Диск | 376145 | 4 | 4 | 11 | |||
| 12 | Кільце | 0000-3515733 | 4 | 4 | 12 | |||
| 13 | Кільце | 0000-2402726 | 1 | 1 | 13 | |||
| 14 | Муфта | 379257 | 1 | 1 | 14 | |||
| 15 | Накидна гайка | 405682 | 1 | 1 | 15 | |||
| 16 | Трубопровід L=600 мм | 8006-3506155 | 1 | 1 | 16 | |||
| 17 | Кутник | 402986 | 1 | 1 | 17 | |||
| 18 | Прискорювальний клапан | 64221-3518010 | 1 | 1 | 18 | |||
| 19 | Пробка М22х1, 5-6g | 378609 | 1 | 1 | 19 | |||
| 20 | Трубопровід L=350 мм | 8006-3506205 | 1 | 1 | 20 | |||
| 21 | Перехідний трійник | 379117 | 1 | 1 | 21 | |||
| 22 | Трубопровід L=2800 мм | 8006-3506065 | 1 | 1 | 22 | |||
| 23 | Гайка М12х1,25-6Н | 250615 | 1 | 1 | 23 | |||
| 24 | Диск | 252137 | 1 | 1 | 24 | |||
| 25 | Трійник | 403030 | 1 | 1 | 25 | |||
| 26 | Трубопровід L=450 мм | 8006-3506119 | 1 | 1 | 26 |
